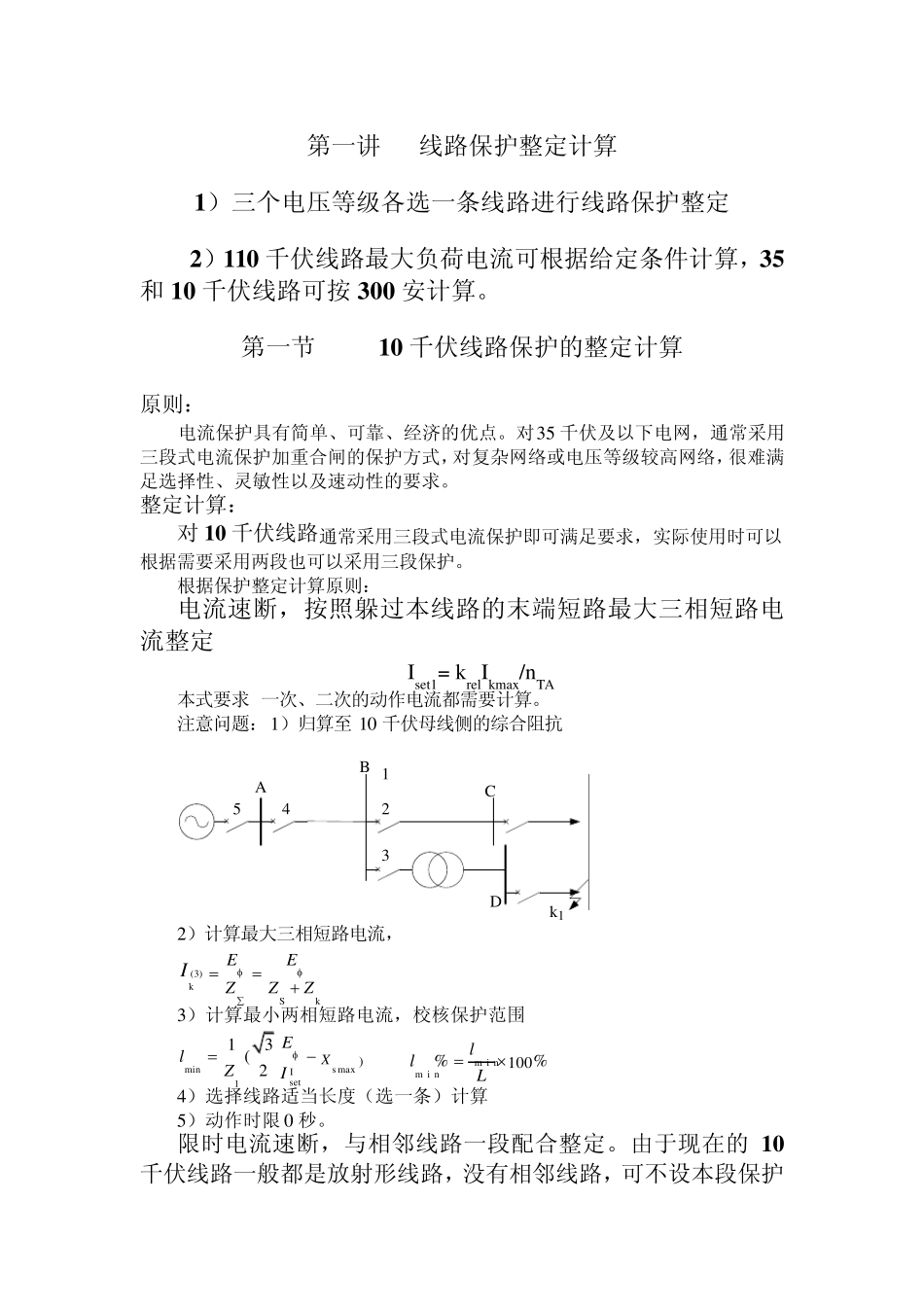

第一讲 线路保护整定计算 1 ）三个电压等级各选一条线路进行线路保护整定 2 ）1 1 0 千伏线路最大负荷电流可根据给定条件计算，3 5和1 0 千伏线路可按3 0 0 安计算。 第一节 1 0 千伏线路保护的整定计算 原则： 电流保护具有简单、可靠、经济的优点。对35 千伏及以下电网，通常采用 三段式电流保护加重合闸的保护方式，对复杂网络或电压等级较高网络，很难满足选择性、灵敏性以及速动性的要求。 整定计算： 对 1 0 千伏线路通常采用三段式电流保护即可满足要求，实际使用时可以根据需要采用两段也可以采用三段保护。 根据保护整定计算原则： 电流速断，按照躲过本线路的末端短路最大三相短路电流整定 Iset1= krelIkmax/nTA 本式要求 一次、二次的动作电流都需要计算。 注意问题：1）归算至 10 千伏母线侧的综合阻抗 ABCDk145123 2）计算最大三相短路电流， (3)kSkEEZZZI 3）计算最小两相短路电流，校核保护范围 mins maxIset1)13(2XElZI m i nm i n100%%llL 4）选择线路适当长度（选一条）计算 5）动作时限 0 秒。 限时电流速断，与相邻线路一段配合整定。由于现在的1 0千伏线路一般都是放射形线路，没有相邻线路，可不设本段保护 过电流保护，即电流保护第III 段，按照躲过本线路的最大负荷电流整定 relsssetL.maxre=KKIKI 式中 Krel——可靠系数，一般采用1.15—1.25； Kss——自起动系数，数值大于1，由网络具体接线和负荷性质确定； Kre——电流继电器的返回系数,一般取0.85。 校核末端短路的灵敏度。 动作时限 由于不需要与相邻线路配合，可取0.5 秒。防止配变故障时保护的误动作。 目前采用微机型保护，都配有带低电压闭锁的电流保护，以及线路重合闸。 第二节 35 千伏线路保护的整定计算 原则： 对35 千伏电网，通常采用三段式电流保护加重合闸的保护方式可以满足要求，但对于复杂网络、环形网络，很难满足要求。 对35 千伏线路，有时可能有相邻线路，因此需要三段式保护，如果是只有相邻变压器，则限时电流速断保护应按照躲过变压器低压侧短路整定，时间则取0.5 秒，但应校核本线路末端短路的灵敏度。 电流速断，按照躲过本线路的末端短路最大三相短路电流整定 Iset1= krelIkmax/nTA 本式要求 一次、二次的动作电流都需要计算。 注意问题：1）归算至 35 千伏母线侧的综合阻抗 ABCDk145123 2）计算最大三相短路电流， (3)kSkE...
