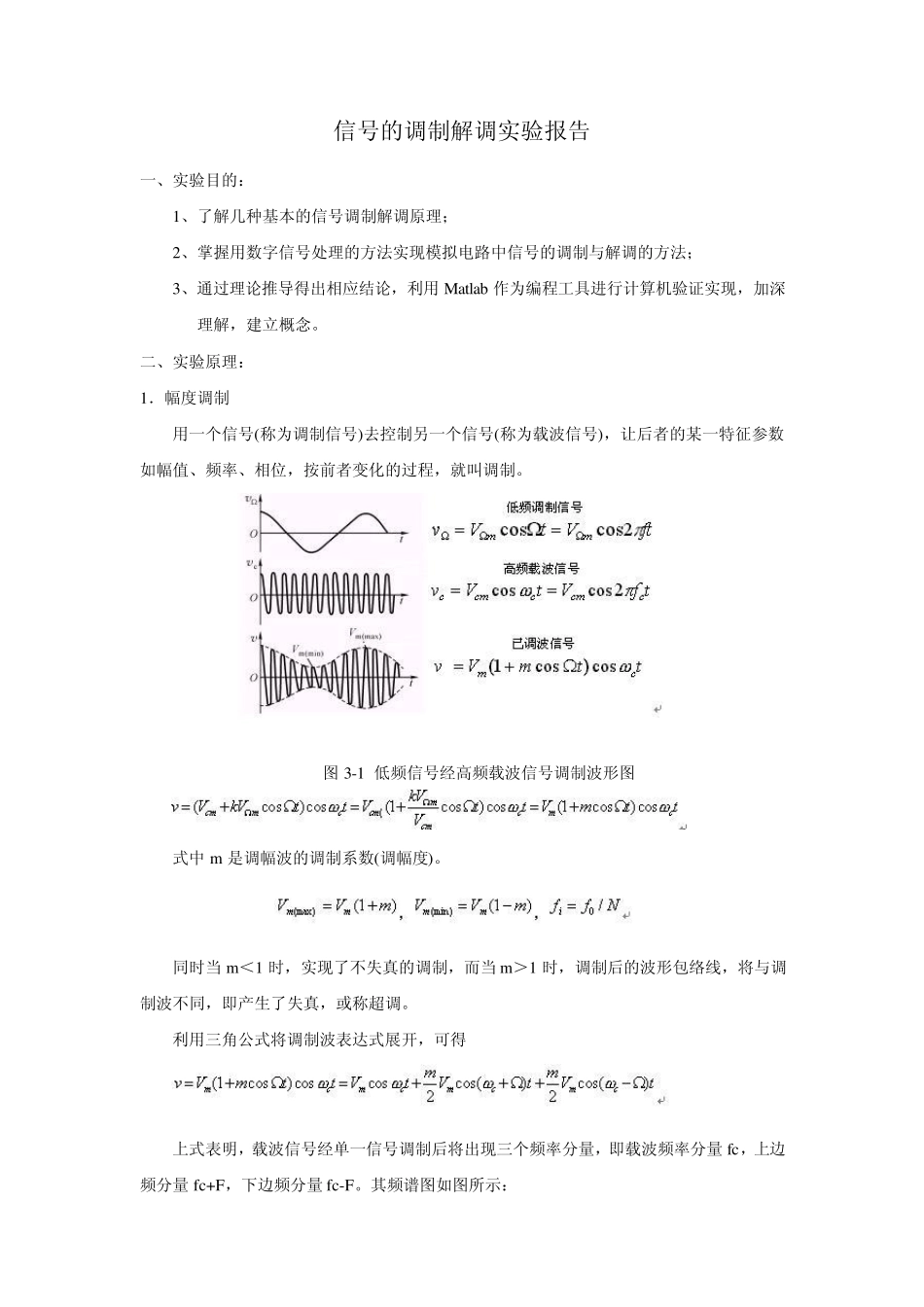

信号的调制与解调实验报告数字信号处理_第1页
1/15

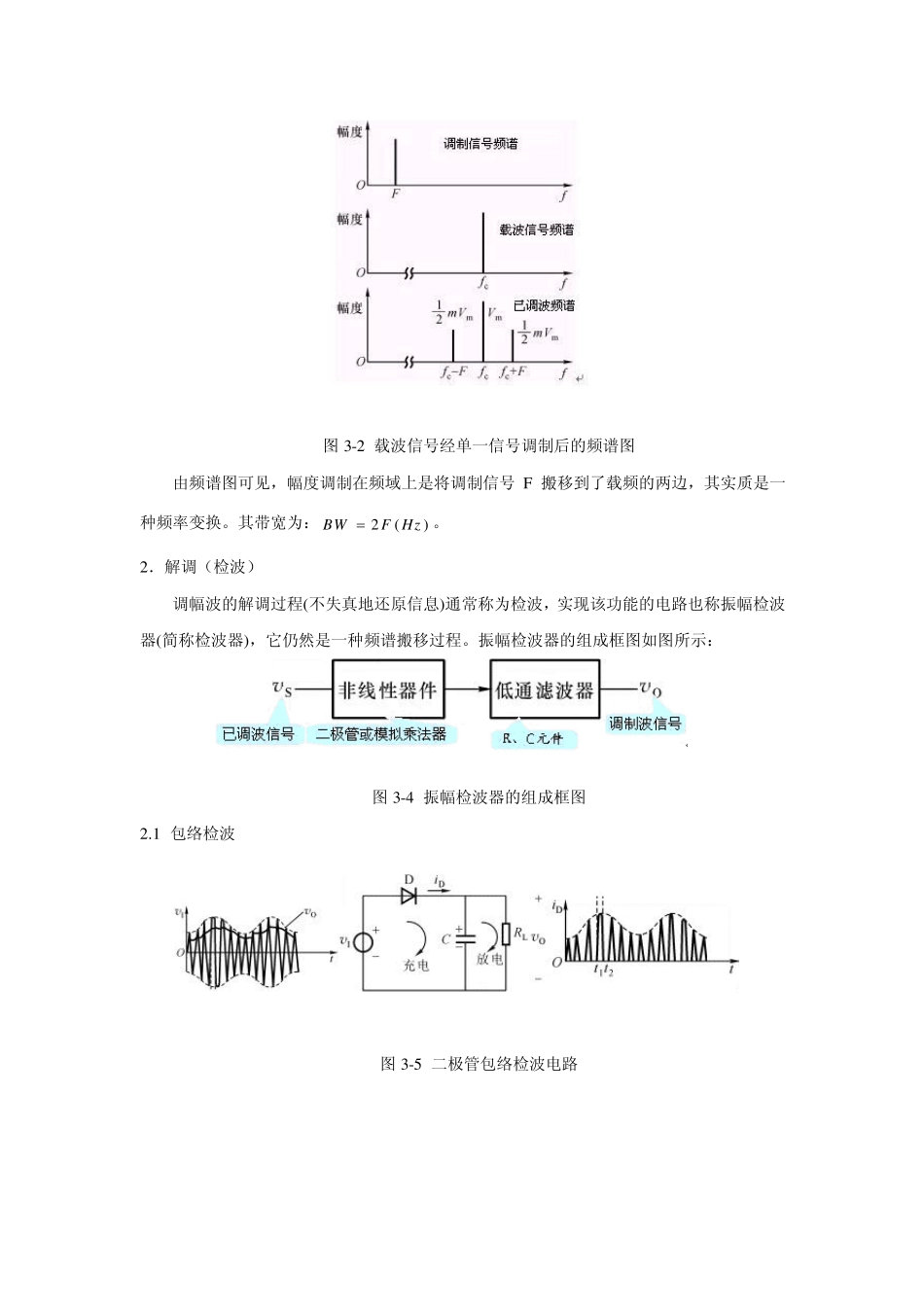

信号的调制与解调实验报告数字信号处理_第2页
2/15
信号的调制与解调实验报告数字信号处理_第3页
3/15
信号的调制解调实验报告 一、实验目的: 1、了解几种基本的信号调制解调原理; 2、掌握用数字信号处理的方法实现模拟电路中信号的调制与解调的方法; 3、通过理论推导得出相应结论,利用 Matlab 作为编程工具进行计算机验证实现,加深理解,建立概念。 二、实验原理: 1.幅度调制 用一个信号(称为调制信号)去控制另一个信号(称为载波信号),让后者的某一特征参数如幅值、频率、相位,按前者变化的过程,就叫调制。 图 3-1 低频信号经高频载波信号调制波形图 式中 m 是调幅波的调制系数(调幅度)。 同时当 m<1 时,实现了不失真的调制,而当 m>1 时,调制后的波形包络线,将与调制波不同,即产生了失真,或称超调。 利用三角公式将调制波表达式展开,可得 上式表明,载波信号经单一信号调制后将出现三个频率分量,即载波频率分量 fc,上边频分量 fc+F,下边频分量 fc-F。其频谱图如图所示: 图3-2 载波信号经单一信号调制后的频谱图 由频谱图可见,幅度调制在频域上是将调制信号F 搬移到了载频的两边,其实质是一种频率变换。其带宽为:2()BWF Hz。 2.解调(检波) 调幅波的解调过程(不失真地还原信息)通常称为检波,实现该功能的电路也称振幅检波器(简称检波器),它仍然是一种频谱搬移过程。振幅检波器的组成框图如图所示: 图3-4 振幅检波器的组成框图 2.1 包络检波 图3-5 二极管包络检波电路 Vct1t2t3 图3-6 包络检波的过程 图3-7 检波隔直后的输出波形 2.2 同步检波 同步检波器用于对载波被抑止的双边带或单边带信号进行解调。它的特点是必须外加一个频率和相位都与被抑止的载波相同的电压,同步检波器的名称由此而来。 相乘器低通滤波器本地载波1v0v2vv 图3-8 同步检波原理框图 三、实验仪器及材料: 微型计算机、Matlab 四、实验步骤及结果讨论: 1. m 取不同值时信号的调制,过调制,欠调制状态: 实验结果图: 2 、抑制载波的幅值调制讨论: ⑴ 调制后信号的波形及频谱图: 方波信号 正弦波信号 三角波信号 ⑵ 调制后频率成分推导: 即经过调制后,信号频谱包括三部分:原调制波频率 500Hz、高频载波与原信号频率之差9500Hz、高频载波与原信号频率之和10500Hz。 ⑶ 由频谱图可以看出,高频载波fs=10000Hz 在频谱分析中幅值几乎为零,即被抑制, 所以词条制过程为抑制载波的调制方式。 3、含有载波的幅值调制讨论: ⑴高频信号*低频信号即11( ) *( )xt...
