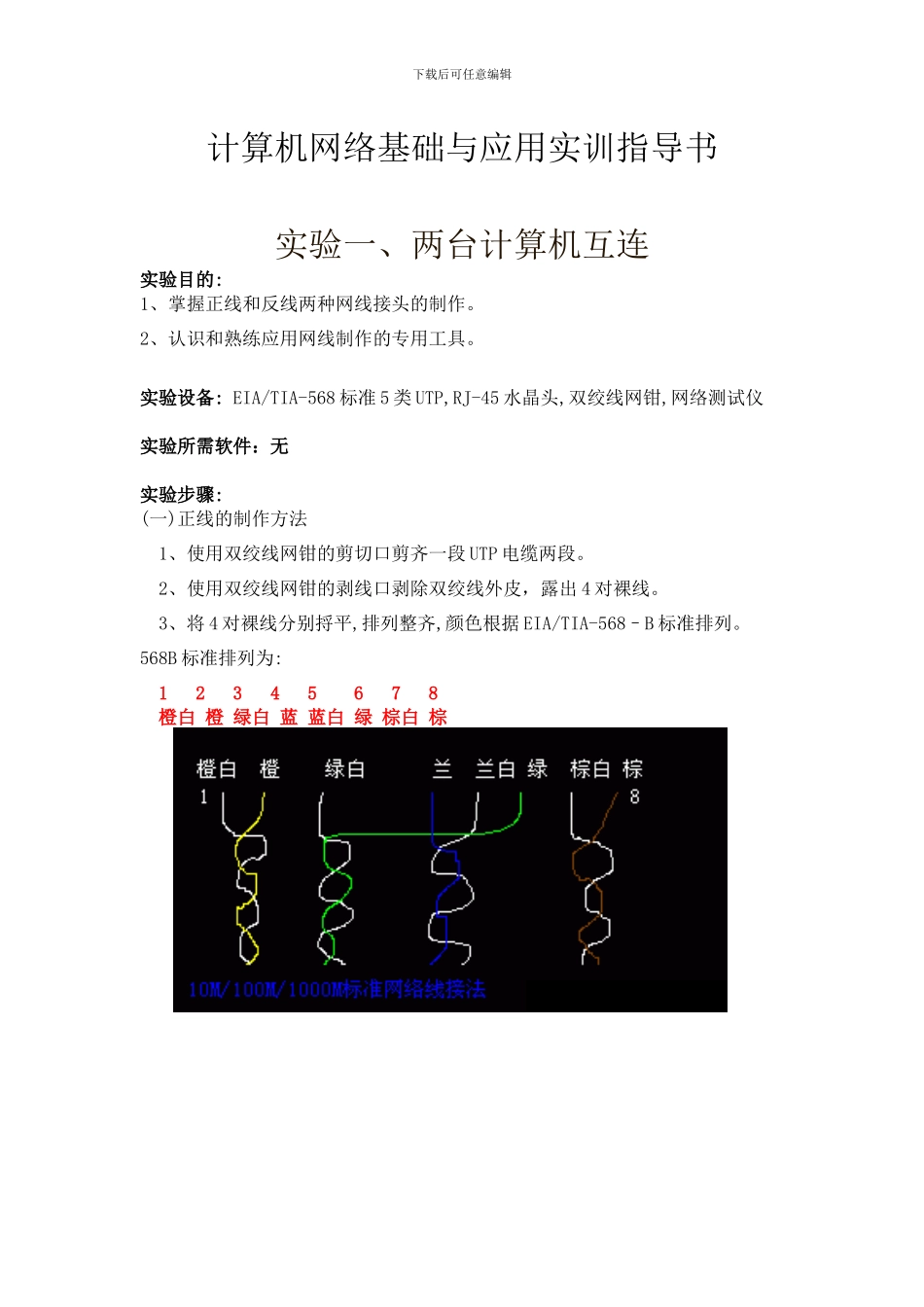

下载后可任意编辑计算机网络基础与应用实训指导书实验一、两台计算机互连实验目的:1、掌握正线和反线两种网线接头的制作。2、认识和熟练应用网线制作的专用工具。实验设备: EIA/TIA-568 标准 5 类 UTP,RJ-45 水晶头,双绞线网钳,网络测试仪实验所需软件：无实验步骤:(一)正线的制作方法1、使用双绞线网钳的剪切口剪齐一段 UTP 电缆两段。2、使用双绞线网钳的剥线口剥除双绞线外皮，露出 4 对裸线。3、将 4 对裸线分别捋平,排列整齐,颜色根据 EIA/TIA-568–B 标准排列。568B 标准排列为: 1 2 3 4 5 6 7 8 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕下载后可任意编辑100BASE-T4 RJ-45 对双绞线网线接法的规定如下：1、2 用于发送，3、6 用于接收，4、5，7、8 是双向线。4、使用双绞线网钳的剪切口把参差不齐的 8 根裸线剪齐。5、将 RJ-45 接头弹片朝下,把整齐的 8 根裸线插入其中,使得 8 根裸线的横切面紧贴 RJ-45 接头的底面。6、将 RJ-45 接头插入双绞线网钳的压线口,用力握紧手柄。7、制作另一端(重复第 2 步到第 6 步)。8、利用网络测试仪测试,若发现灯发绿光,并且发光的顺序是 13472658，则实验成功,否则失败。(二) 反线的制作方法1、 网线一端的接头制作与正线相同，另一端的接头制作应根据 568-A 标准的要求制作。568A 标准排列为: 1 2 3 4 5 6 7 8 下载后可任意编辑绿白 绿 橙白 蓝 蓝白 橙 棕白 棕 2、 网线接头制作完毕后,若发现灯发绿光,并且发光的顺序是 31476258,则实验成功,否则失败。注意:1. 正线用于连接不同网络设备。2. 反线用于连接相同网络设备。下载后可任意编辑实验二、多台计算机互连实验目的：1、懂得星型结构最常用的连接设备（交换机）2、熟练掌握直连线的制作与测试3、懂得网关的配置4、懂得用 Ping 命令测试5、懂得不能互通故障的排除方法实验设备: N 台计算机，网线，水晶头，网卡，交换机，标准直通线一根、交叉线一根，网线制作工具，网线测试工具等实验所需软件：无实验步骤:任务 1：我知道哪些配件我的学习1、网络分类；2、局域网 ；3、组成局域网所需配件；4、局域网的设计原则任务 2：我会制作与测试直连线操作过程与交叉线相似，只是线序的编排（第三步）有区别。按（白橙、橙、白绿、绿、白蓝、蓝、白棕、棕）的顺序拆分开。注意事项第一步中注意：剥与大拇指一样长就行了，一般 2～3cm，有一些双绞线电缆上含有一条柔软的尼龙...
