修改DB块的初始值

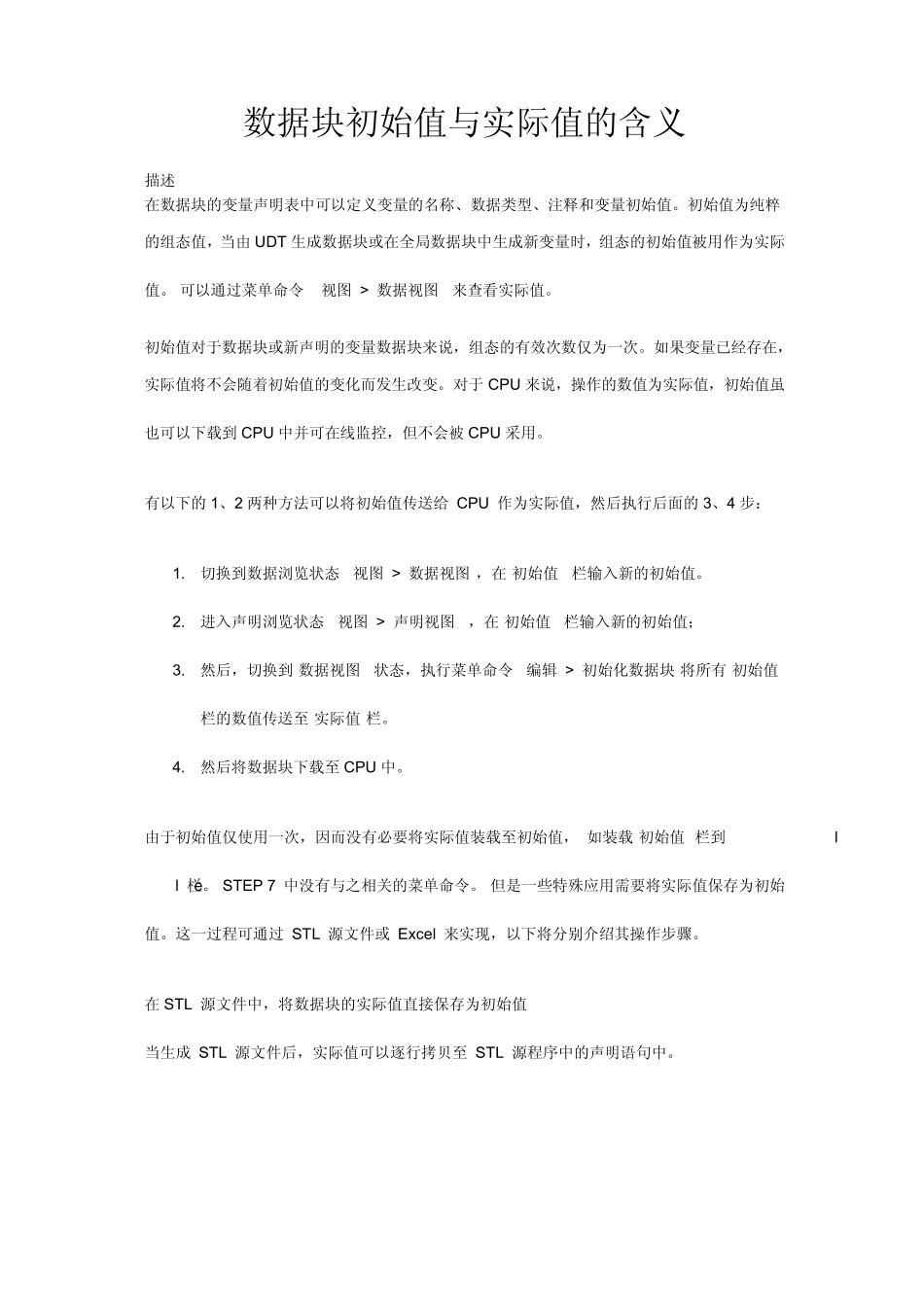

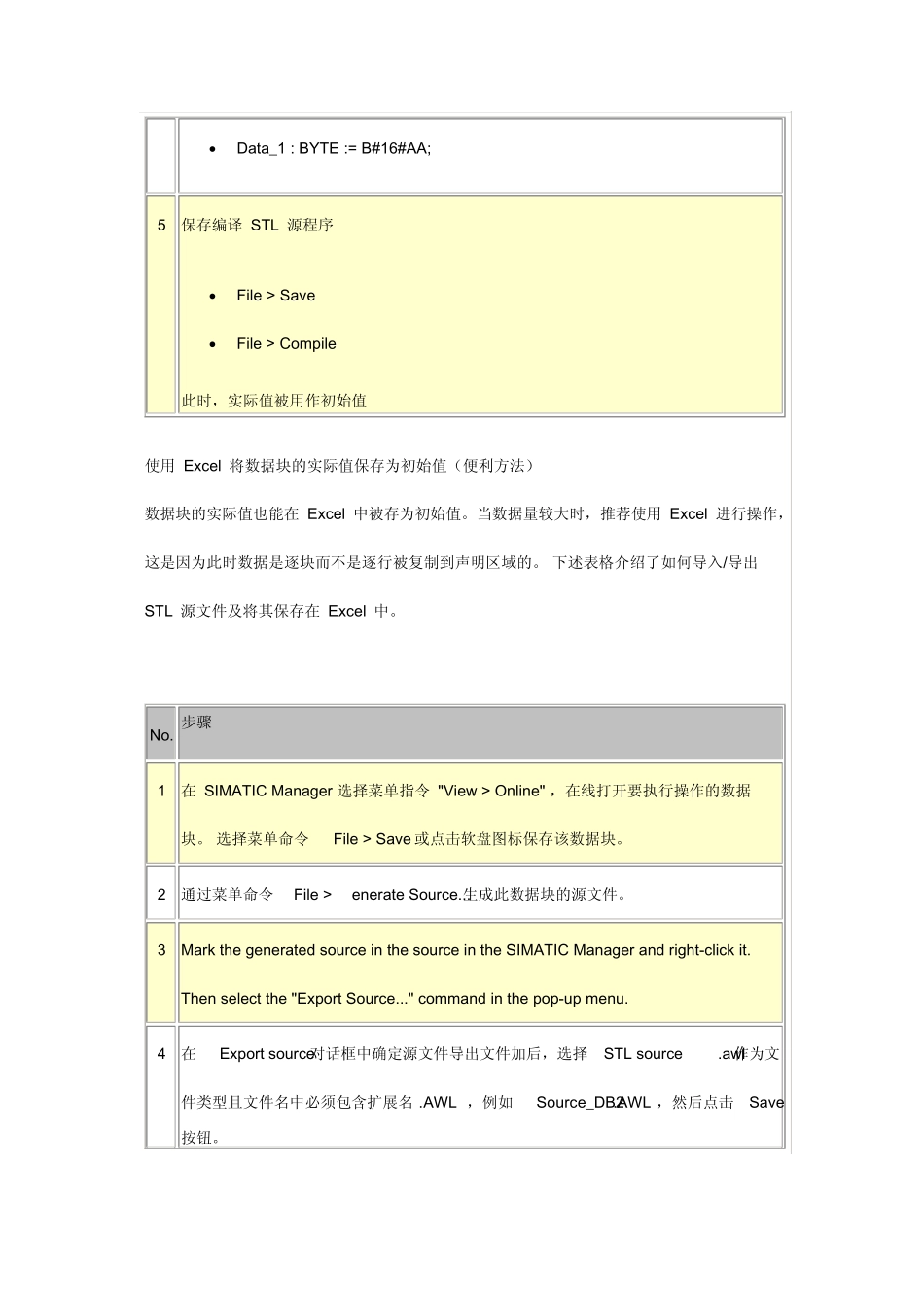

数据块初始值与实际值的含义 描述 在数据块的变量声明表中可以定义变量的名称、数据类型、注释和变量初始值。初始值为纯粹的组态值，当由 UDT 生成数据块或在全局数据块中生成新变量时，组态的初始值被用作为实际值。 可以通过菜单命令 “视图 > 数据视图” 来查看实际值。 初始值对于数据块或新声明的变量数据块来说，组态的有效次数仅为一次。如果变量已经存在，实际值将不会随着初始值的变化而发生改变。对于 CPU 来说，操作的数值为实际值，初始值虽也可以下载到 CPU 中并可在线监控，但不会被 CPU 采用。 有以下的1、2 两种方法可以将初始值传送给 CPU 作为实际值，然后执行后面的3、4 步： 1. 切换到数据浏览状态 “视图 > 数据视图”，在“初始值” 栏输入新的初始值。 2. 进入声明浏览状态 “视图 > 声明视图 ”，在“初始值” 栏输入新的初始值； 3. 然后，切换到“数据视图” 状态，执行菜单命令 “编辑 > 初始化数据块”将所有“初始值”栏的数值传送至“实际值”栏。 4. 然后将数据块下载至 CPU 中。 由于初始值仅使用一次，因而没有必要将实际值装载至初始值， 如装载“初始值” 栏到“Initial value”栏。 STEP 7 中没有与之相关的菜单命令。 但是一些特殊应用需要将实际值保存为初始值。这一过程可通过 STL 源文件或 Ex cel 来实现，以下将分别介绍其操作步骤。 在STL 源文件中，将数据块的实际值直接保存为初始值 当生成 STL 源文件后，实际值可以逐行拷贝至 STL 源程序中的声明语句中。 No. 步骤 1 在 SIMATIC Manager 选择菜单指令 "View > Online" ，在线打开要执行操作的数据块。 选择菜单命令 “File > Save” 或点击软盘图标保存该数据块。 2 通过菜单命令 “File > Generate Source...”生成此数据块的源文件。 3 打开生成的源文件，该文件位于 SIMATIC Manager 的 Source 文件夹。 4 在 STL 源文件中，将位于 “BEGIN”和 “END_DATA_BLOCK”语句之间的实际值逐行复制到相应的声明行(初始值)及相应的数据类型之中。 图 01 如图 01 所示，通配符“:=”也必须和实际值一起复制到初始值的声明行。以下是声明行定义的一个示例：  Data_1 : BYTE := B#16#AA; 5 保存编译 STL 源程序  File > Save  File > Compile 此时，实际值被用作初始值 使用 Excel 将数据块的实际值保存为初始值（...
