倒计时器课程设计(带程序版)

倒计时器课程设计(带程序版)_第1页
1/16

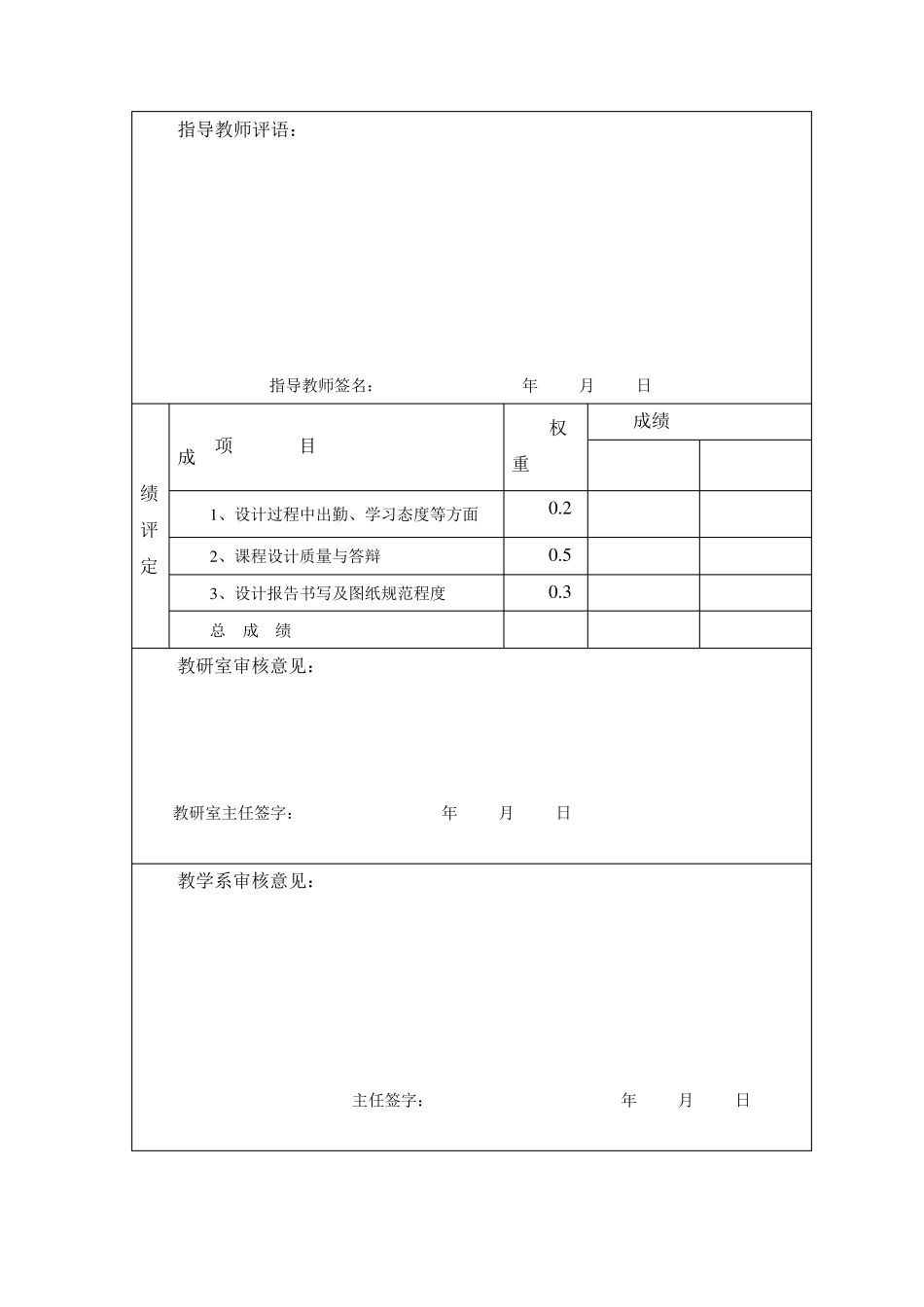

倒计时器课程设计(带程序版)_第2页
2/16
倒计时器课程设计(带程序版)_第3页
3/16
1 湖 南 科 技 大 学 课程设计报告 课程名称:单片机原理及应用课程设计 设计题目: 电阻测量 院 系: 通信与控制工程系 专 业: 通信工程 班 级: 学生姓名: 学 号: ******** ******** 起止日期: 2 0 1 0 年 1 2 月 2 0 日~ 2 0 1 0 年 1 2 月 3 1 日 指导教师: 教研室主任: 指导教师评语: 指导教师签名: 年 月 日 成绩评定 项 目 权重 成绩 1 、设计过程中出勤、学习态度等方面 0 .2 2 、课程设计质量与答辩 0 .5 3 、设计报告书写及图纸规范程度 0 .3 总 成 绩 教研室审核意见: 教研室主任签字: 年 月 日 教学系审核意见: 主任签字: 年 月 日 基于 STC89C52 的倒计时器设计 1 设计任务与要求 本项目是由单片机执行设定的程序,在数码管显示倒计时的时间,且能由单片机接受矩阵键盘设定的时间。由4 位数码管做显示,能够实现5 种倒计时模式,通过控制按键进行选择9999s-0s、999s-0s、99s-0s、9s-0s、开始值由人工输入-0s。 2 方案设计与论证 近年来随着计算机在社会领域的渗透,单片机的应用正在不断地走向深入,同时带动传统控制检测日新月益更新。现在,在许多领域中,定时器得到了广泛的应用,比如在体育比赛中的计时器;安全措施中的定时报警器;游戏中的倒计时;维持秩序的交通信号灯;红路灯,交通控制器,闹钟等等。可见倒计时器在社会中的重要性。当然,设计倒计时器的方法很多,以下是两个设计方案。 方案一:基于AT89S52 单片机的LCD 液晶显示模块1602 显示的倒计时器。主要是以单片机来控制,用按键来设定倒计时初始时刻的值,用按键来进行倒计时初值的选择,LCD1602 液晶作为显示模块来显示倒计时间。 方案二 :基于AT89S52 单片机的数码管显示模块显示的倒计时器。主要是以单片机来控制,用按键来设定倒计时初始时刻的值,按键来进行倒计时初值的选择。此 电 路对 于倒计时器中的LED 数码管示器来说 ,采 用以软 件 为主的接口 方法,即 不使 用专 门 的硬 件 译 码器,而 采 用软 件 程序进行译 码。 方案比较 :通过以上 两个方案,我 们 发 现,方案二 总 体比方案一好 。首 先 方案一虽 然硬 件 电 路简 单,但 造 价 较 高 ,且在编 写 程序实现所 要求的功 能时较 难 ,而 方案二 所 用的显示模块是比较 熟 悉 的数码管,编 写 程序是相 对 容 易...
