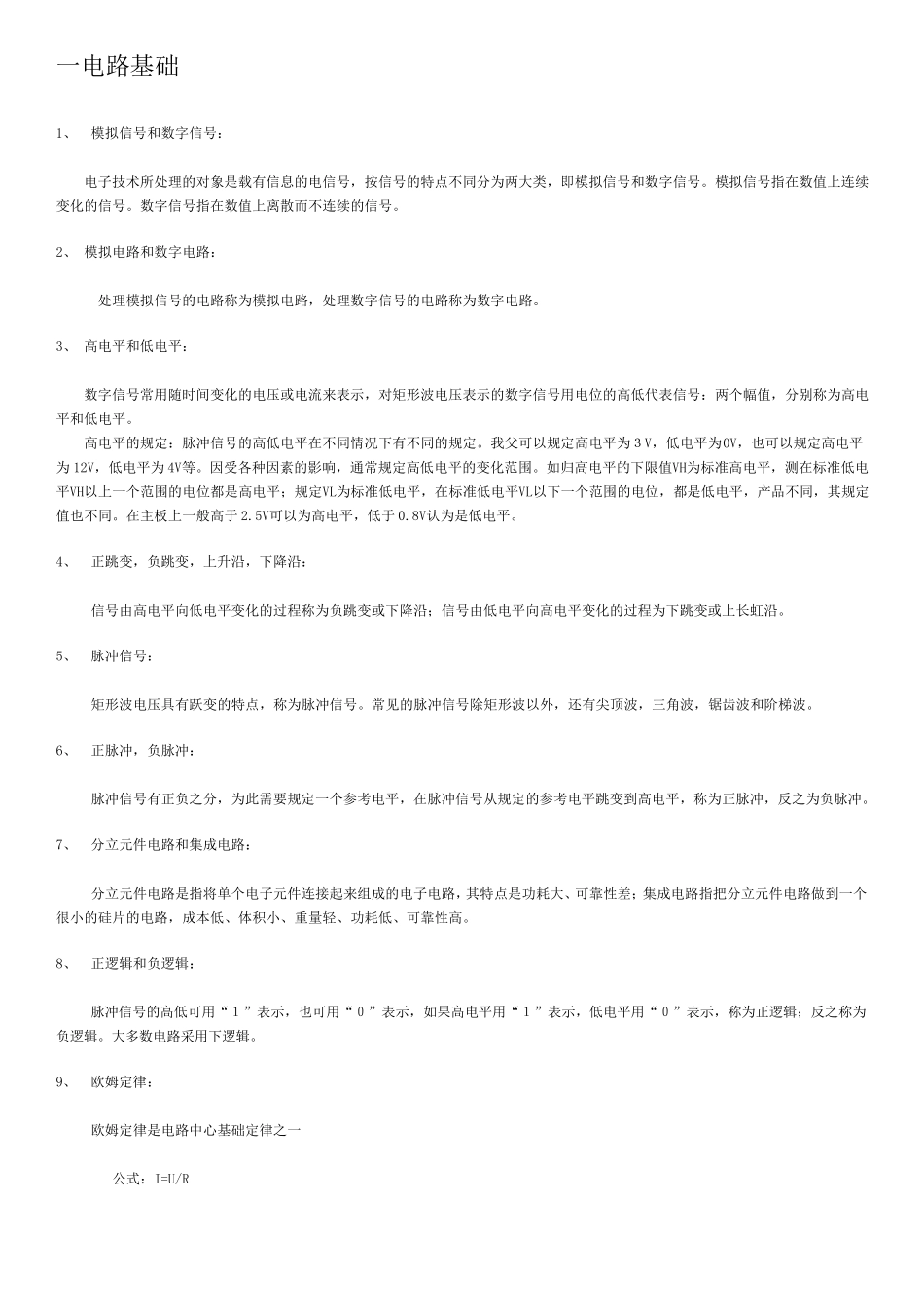

一 电 路 基 础 1、 模 拟 信 号 和 数 字 信 号 ： 电 子 技 术 所 处 理 的 对 象 是 载 有 信 息 的 电 信 号 ， 按 信 号 的 特 点 不 同 分 为 两 大 类 ， 即 模 拟 信 号 和 数 字 信 号 。 模 拟 信 号 指 在 数 值 上 连 续变 化 的 信 号 。 数 字 信 号 指 在 数 值 上 离 散 而 不 连 续 的 信 号 。2、 模 拟 电 路 和 数 字 电 路 ： 处 理 模 拟 信 号 的 电 路 称 为 模 拟 电 路 ， 处 理 数 字 信 号 的 电 路 称 为 数 字 电 路 。 3、 高 电 平 和 低 电 平 ： 数 字 信 号 常 用 随 时 间 变 化 的 电 压 或 电 流 来 表 示 ， 对 矩 形 波 电 压 表 示 的 数 字 信 号 用 电 位 的 高 低 代 表 信 号 ： 两 个 幅 值 ， 分 别 称 为 高 电平 和 低 电 平 。 高 电 平 的 规 定 ： 脉 冲 信 号 的 高 低 电 平 在 不 同 情 况 下 有 不 同 的 规 定 。 我 父 可 以 规 定 高 电 平 为 ３ V， 低 电 平 为 0V， 也 可 以 规 定 高 电 平为 12V， 低 电 平 为 4V等 。 因 受 各 种 因 素 的 影 响 ， 通 常 规 定 高 低 电 平 的 变 化 范 围 。 如 归 高 电 平 的 下 限 值 VH为 标 准 高 电 平 ， 测 在 标 准 低 电平 VH以 上 一 个 范 围 的 电 位 都 是 高 电 平 ； 规 定 VL为 标 准 低 电 平 ， 在 标 准 低 电 平 VL以 下 一 个 范 围 的 电 位 ， 都 是 低 电 平 ， 产 品 不 同 ， 其 规 定值 也 不 同 。 在 主 板 上 一 般 高 于 2.5V可 以 为 高 电 平 ， 低 于 0.8V认 为 是 低 电 平 。4、 正 跳 变 ， 负 跳 变 ， 上 升 沿 ， 下 降 沿 ： 信 号 由 高 电 平 向 低 电 平 变 化 的 过 程 称 为 负 跳 变 或 下 降 沿 ； 信 号 由 低 电 平 向 高 电 平 变 化 的 过 程 为 下 跳 变 或 上 长 虹 沿 。5、 脉 冲 信 号 ： 矩 形 波 电 压 具 有 跃 变 的 特 点 ， 称 为 脉 冲 信 号 。 ...
