先导式电磁阀工作原理

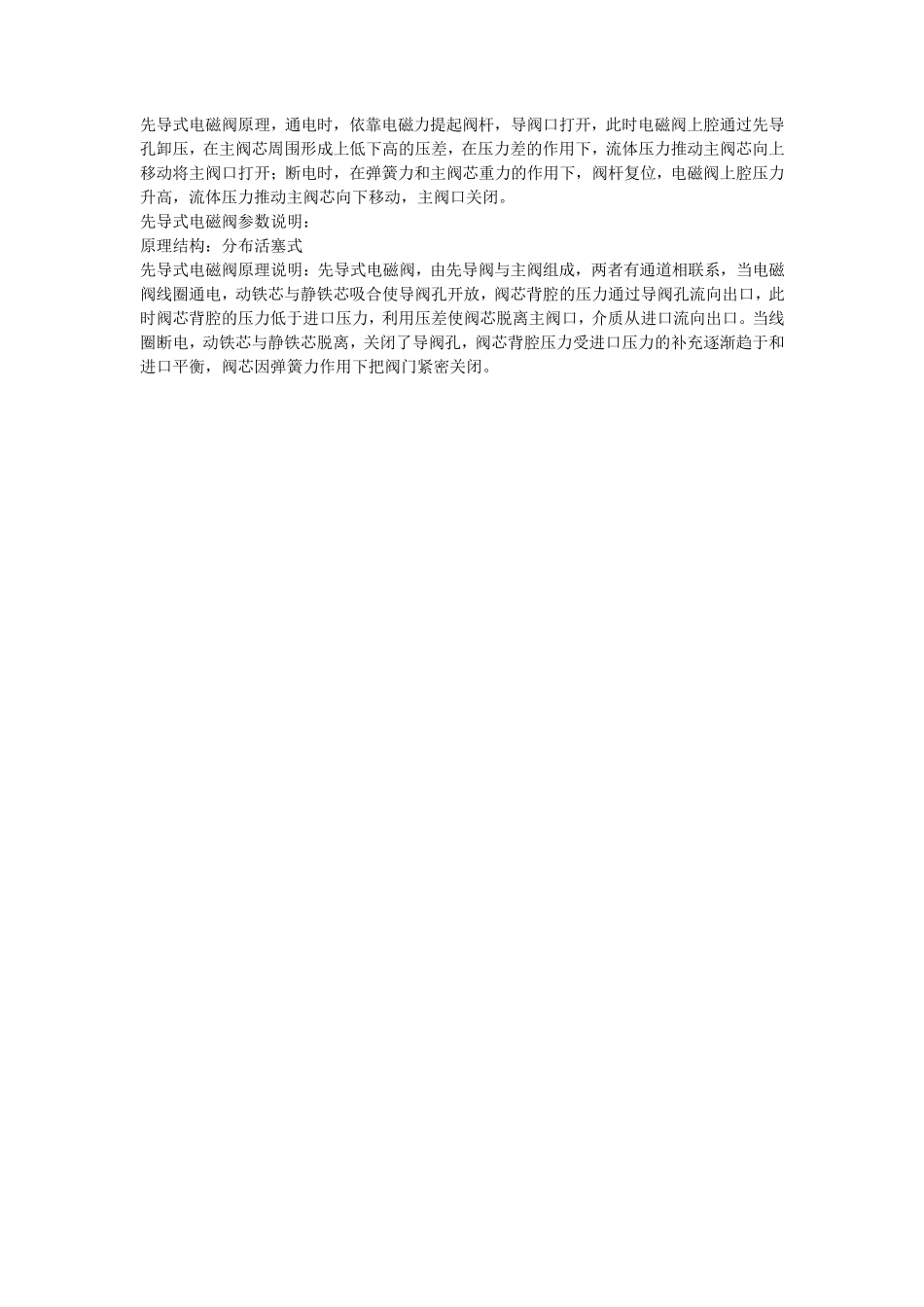

先导式电磁阀原理，通电时，依靠电磁力提起阀杆，导阀口打开，此时电磁阀上腔通过先导孔卸压，在主阀芯周围形成上低下高的压差，在压力差的作用下，流体压力推动主阀芯向上移动将主阀口打开；断电时，在弹簧力和主阀芯重力的作用下，阀杆复位，电磁阀上腔压力升高，流体压力推动主阀芯向下移动，主阀口关闭。 先导式电磁阀参数说明： 原理结构：分布活塞式 先导式电磁阀原理说明：先导式电磁阀，由先导阀与主阀组成，两者有通道相联系，当电磁阀线圈通电，动铁芯与静铁芯吸合使导阀孔开放，阀芯背腔的压力通过导阀孔流向出口，此时阀芯背腔的压力低于进口压力，利用压差使阀芯脱离主阀口，介质从进口流向出口。当线圈断电，动铁芯与静铁芯脱离，关闭了导阀孔，阀芯背腔压力受进口压力的补充逐渐趋于和进口平衡，阀芯因弹簧力作用下把阀门紧密关闭。 电磁铁，电磁阀 http://www.jinludz.com
