光电倍增管的原理

光电倍增管的原理_第1页
1/32
光电倍增管的原理_第2页
2/32
光电倍增管的原理_第3页
3/32

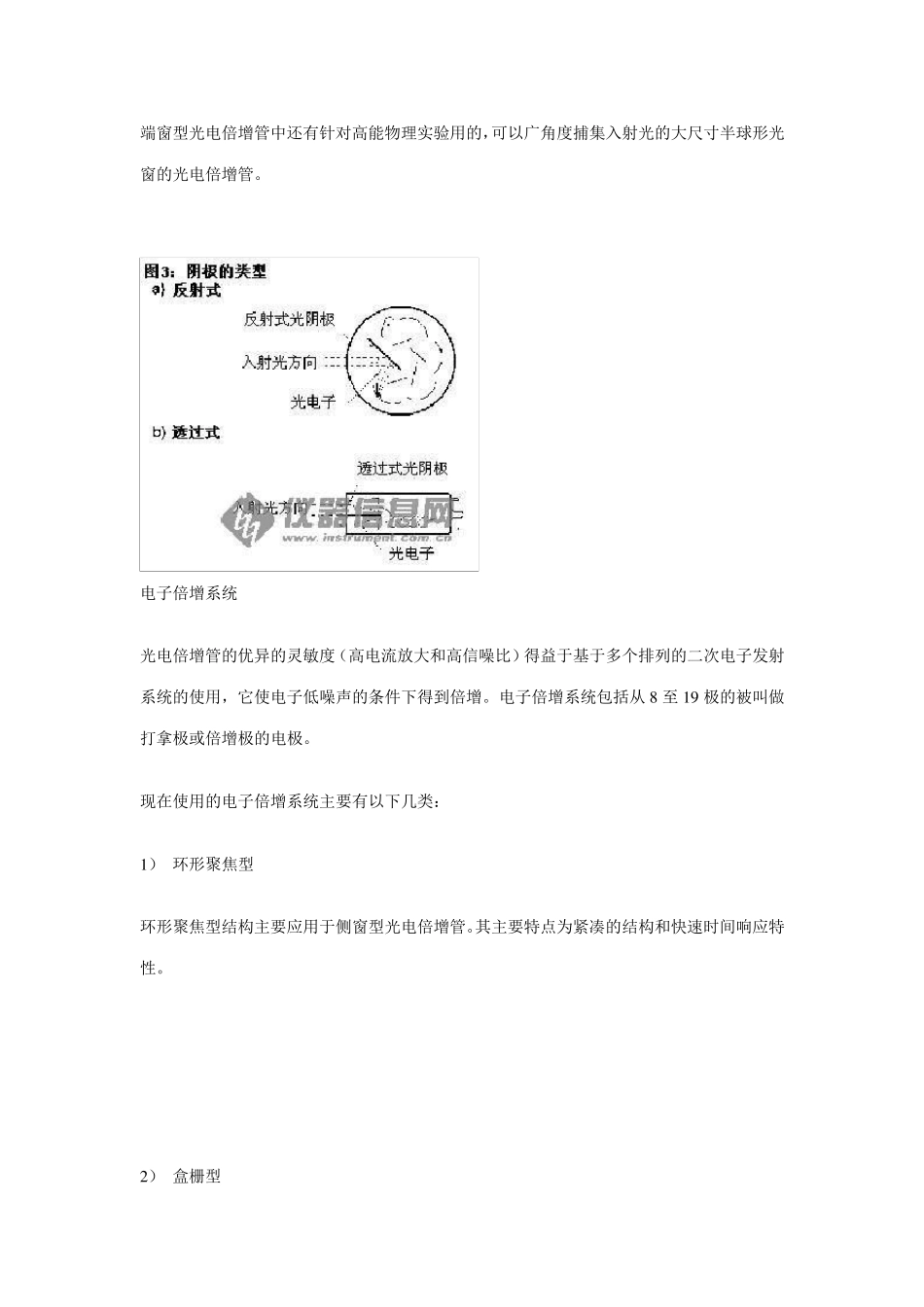

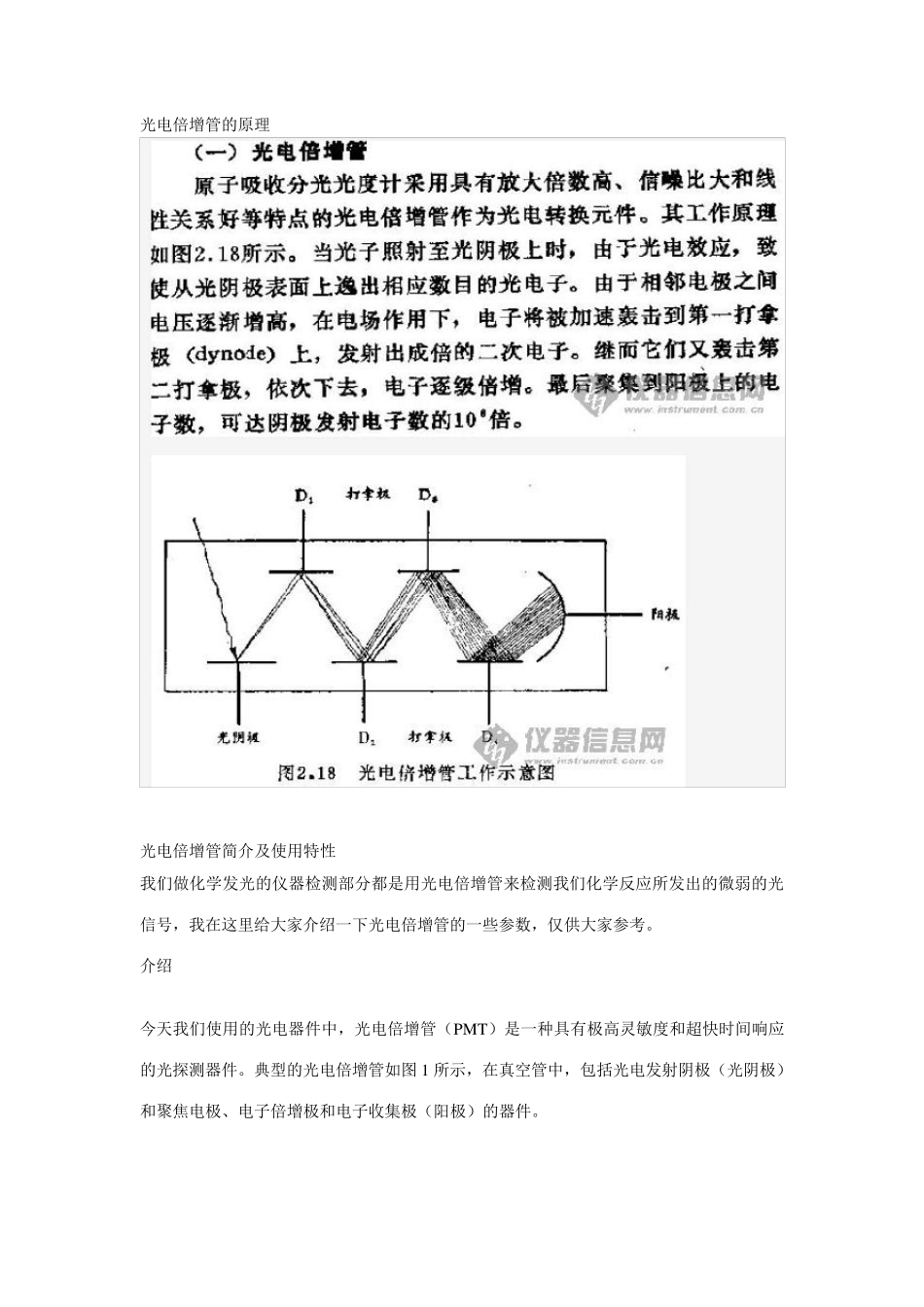

光电倍增管的原理 光电倍增管简介及使用特性 我们做化学发光的仪器检测部分都是用光电倍增管来检测我们化学反应所发出的微弱的光信号,我在这里给大家介绍一下光电倍增管的一些参数,仅供大家参考。 介绍 今天我们使用的光电器件中,光电倍增管(PMT)是一种具有极高灵敏度和超快时间响应的光探测器件。典型的光电倍增管如图1 所示,在真空管中,包括光电发射阴极(光阴极)和聚焦电极、电子倍增极和电子收集极(阳极)的器件。 当光照射光阴极,光阴极向真空中激发出光电子。这些光电子按聚焦极电场进入倍增系统,通过进一步的二次发射得到倍增放大。放大后的电子被阳极收集作为信号输出。 因为采用了二次发射倍增系统,光电倍增管在可以探测到紫外、可见和近红外区的辐射能量的光电探测器件中具有极高的灵敏度和极低的噪声。光电倍增管还有快速响应、低本底、大面积阴极等特点。 下面将讲解光电倍增管结构的主要特点和基本使用特性。 结构 一般,端窗型(Head-o n )和侧窗型(Side-o n )结构的光电倍增管都有一个光阴极。侧窗型的光电倍增管,从玻璃壳的侧面接收入射光,而端窗型光电倍增管是从玻璃壳的顶部接收入射光。通常情况下,侧窗型光电倍增管价格较便宜,并在分光光度计和通常的光度测定方面有广泛的使用。大部分的侧窗型光电倍增管使用了不透明光阴极(反射式光阴极)和环形聚焦型电子倍增极结构,这使其在较低的工作电压下具有较高的灵敏度。 端窗型(也称作顶窗型)光电倍增管在其入射窗的内表面上沉积了半透明光阴极(透过式光阴极),使其具有优于侧窗型的均匀性。端窗型光电倍增管的特点还包括它拥有从几十平方毫米到几百平方厘米的光阴极。 端窗型光电倍增管中还有针对高能物理实验用的,可以广角度捕集入射光的大尺寸半球形光窗的光电倍增管。 电子倍增系统 光电倍增管的优异的灵敏度(高电流放大和高信噪比)得益于基于多个排列的二次电子发射系统的使用,它使电子低噪声的条件下得到倍增。电子倍增系统包括从 8 至 1 9 极的被叫做打拿极或倍增极的电极。 现在使用的电子倍增系统主要有以下几类: 1 ) 环形聚焦型 环形聚焦型结构主要应用于侧窗型光电倍增管。其主要特点为紧凑的结构和快速时间响应特性。 2 ) 盒栅型 这种结构包括了一系列的四分之一圆柱形的倍增极,并因其相对简单的倍增极结构和一致性的改良而被广泛地应用于端窗型光电倍增管,但在一些应用中,其时间响应可能略显缓慢。...
