模电课程设计(音响放大器)

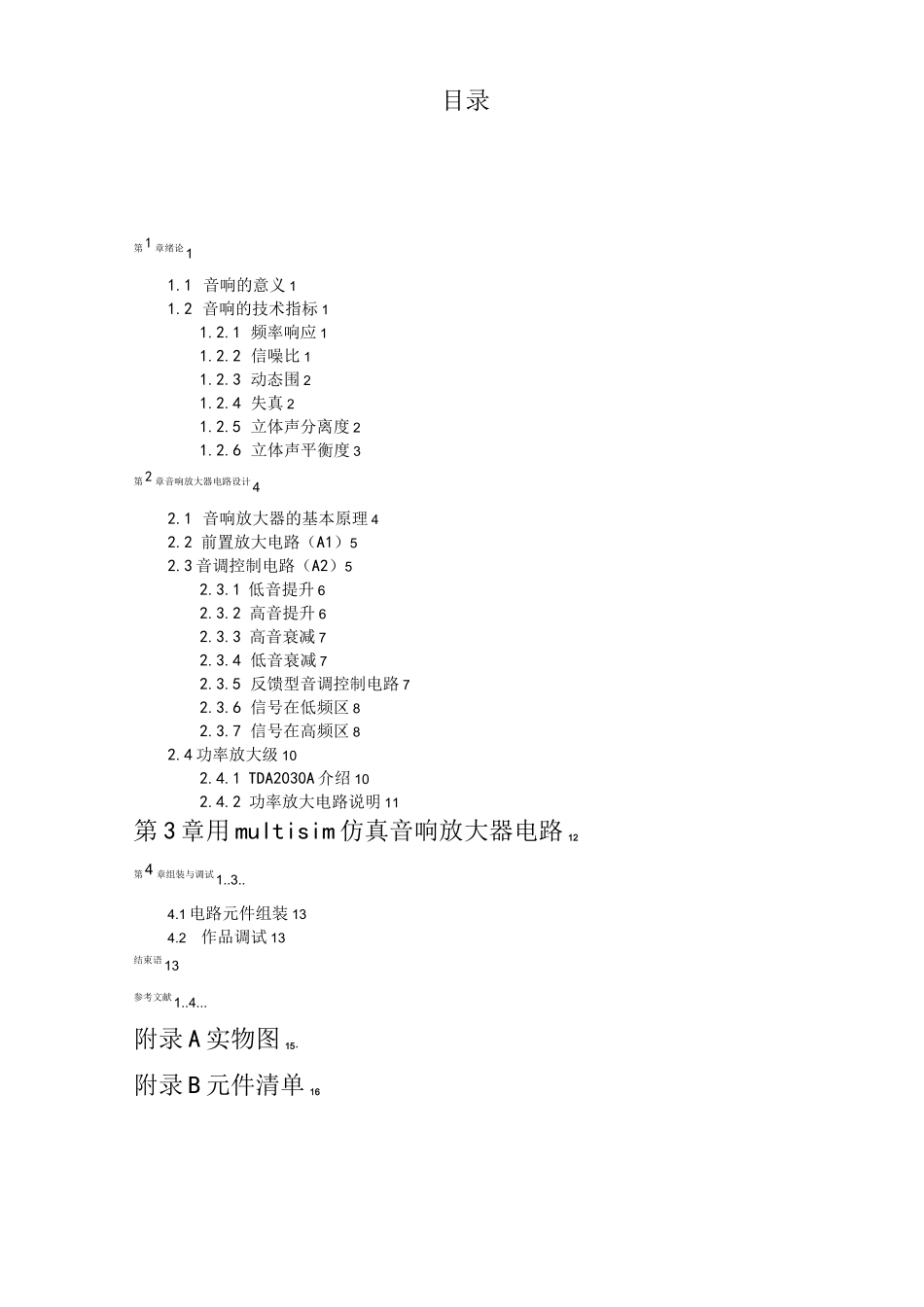

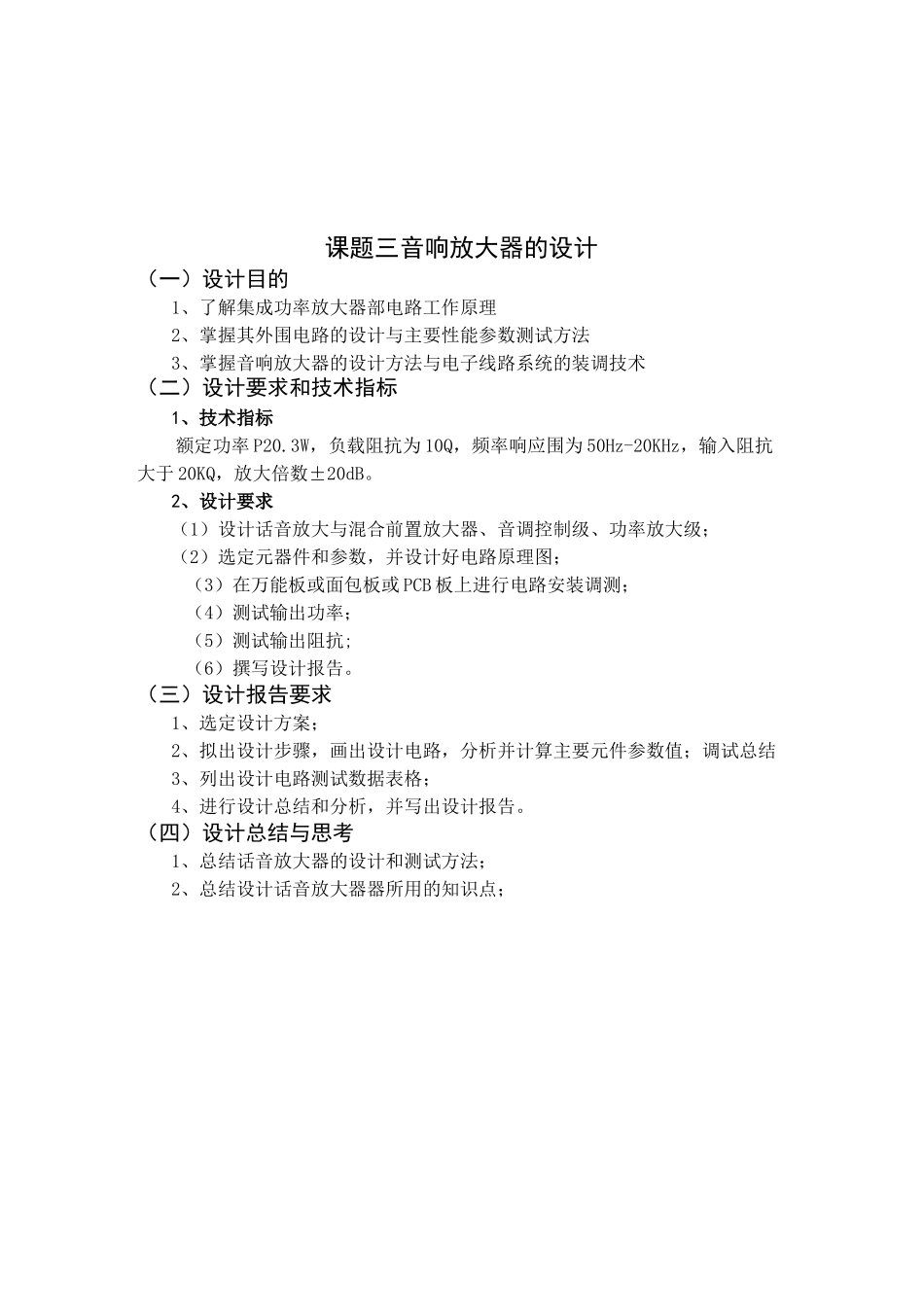

设计说明书音响放大器院、部：电气与信息工程学院学生：澎指导教师：松华职称副教授专业：电子信息工程班级：电子 1201 班 学号：12303401362014 年 6 月课题三音响放大器的设计（一）设计目的1、了解集成功率放大器部电路工作原理2、掌握其外围电路的设计与主要性能参数测试方法3、掌握音响放大器的设计方法与电子线路系统的装调技术（二）设计要求和技术指标1、技术指标额定功率 P20.3W，负载阻抗为 10Q，频率响应围为 50Hz-20KHz，输入阻抗大于 20KQ，放大倍数±20dB。2、设计要求（1）设计话音放大与混合前置放大器、音调控制级、功率放大级；（2）选定元器件和参数，并设计好电路原理图；（3）在万能板或面包板或 PCB 板上进行电路安装调测；（4）测试输出功率；（5）测试输出阻抗;（6）撰写设计报告。（三）设计报告要求1、选定设计方案；2、拟出设计步骤，画出设计电路，分析并计算主要元件参数值；调试总结3、列出设计电路测试数据表格；4、进行设计总结和分析，并写出设计报告。（四）设计总结与思考1、总结话音放大器的设计和测试方法；2、总结设计话音放大器器所用的知识点；目录第1 章绪论11.1 音响的意义 11.2 音响的技术指标 11.2.1 频率响应 11.2.2 信噪比 11.2.3 动态围 21.2.4 失真 21.2.5 立体声分离度 21.2.6 立体声平衡度 3第2 章音响放大器电路设计42.1 音响放大器的基本原理 42.2 前置放大电路（A1）52.3 音调控制电路（A2）52.3.1 低音提升 62.3.2 高音提升 62.3.3 高音衰减 72.3.4 低音衰减 72.3.5 反馈型音调控制电路 72.3.6 信号在低频区 82.3.7 信号在高频区 82.4 功率放大级 102.4.1 TDA2030A 介绍 102.4.2 功率放大电路说明 11第 3 章用 multisim 仿真音响放大器电路 12第4 章组装与调试1..3..4.1 电路元件组装 134.2作品调试 13结束语13参考文献1..4...附录 A 实物图 15.附录 B 元件清单 16第 1 章绪论1.1 音响的意义音响技术的发展经历了电子管、晶体管、场效应管的历史时期，在不同的历史时期都各有其特点。通过音响放大器设计，使我们认识到一个简单的模拟电路系统，应当包括信号源、输入级、中间级、输出级和执行机构。信号源的作用是提供待放大的电信号，如果信号是非电量，还须把非电量转换为电信号，然后进入输入级，中间级进行电流或电压放大，再进入输出级进行功率放大，最后去推动执行机构做某项工作。放大器电路发展更是迅速...
