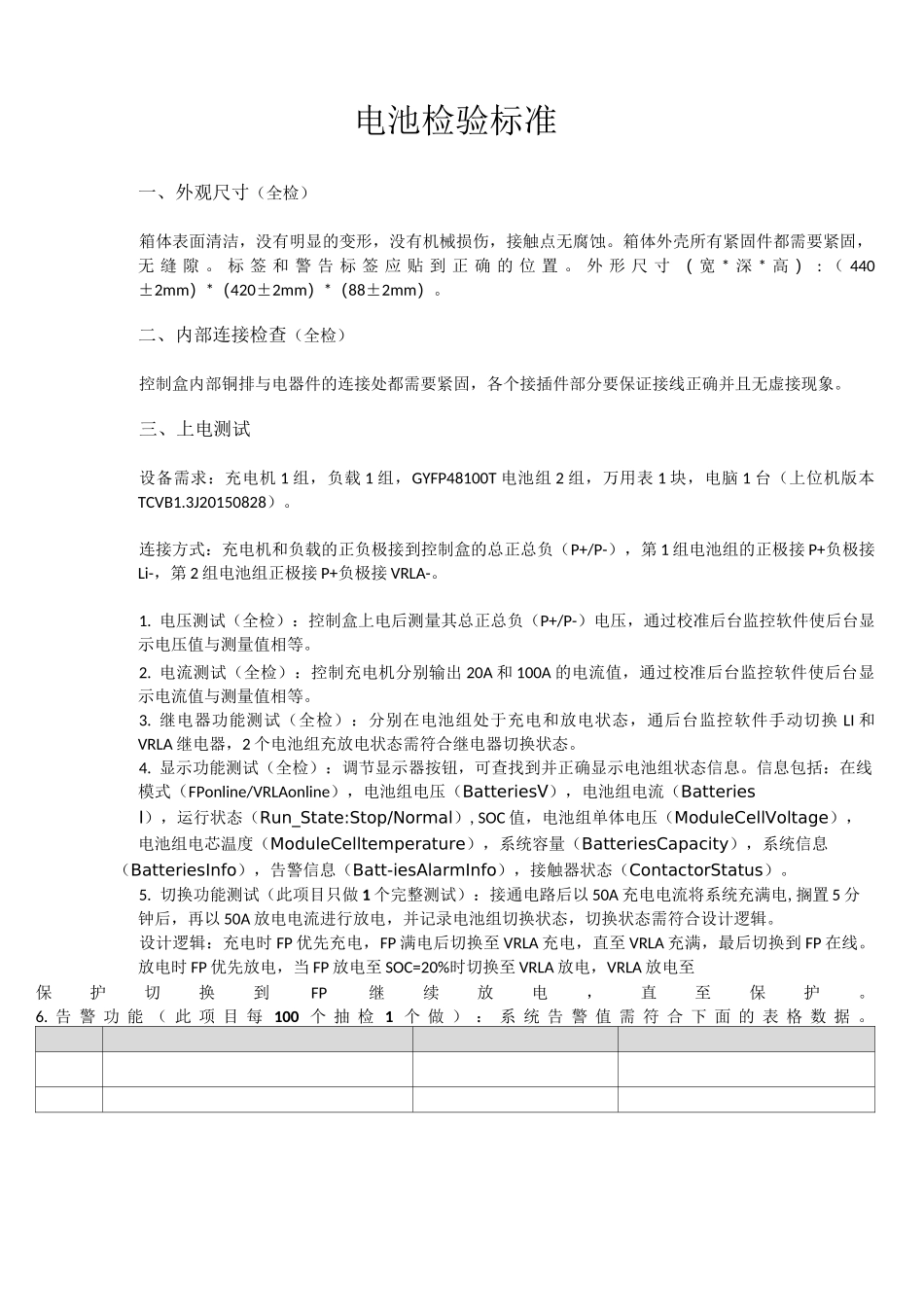

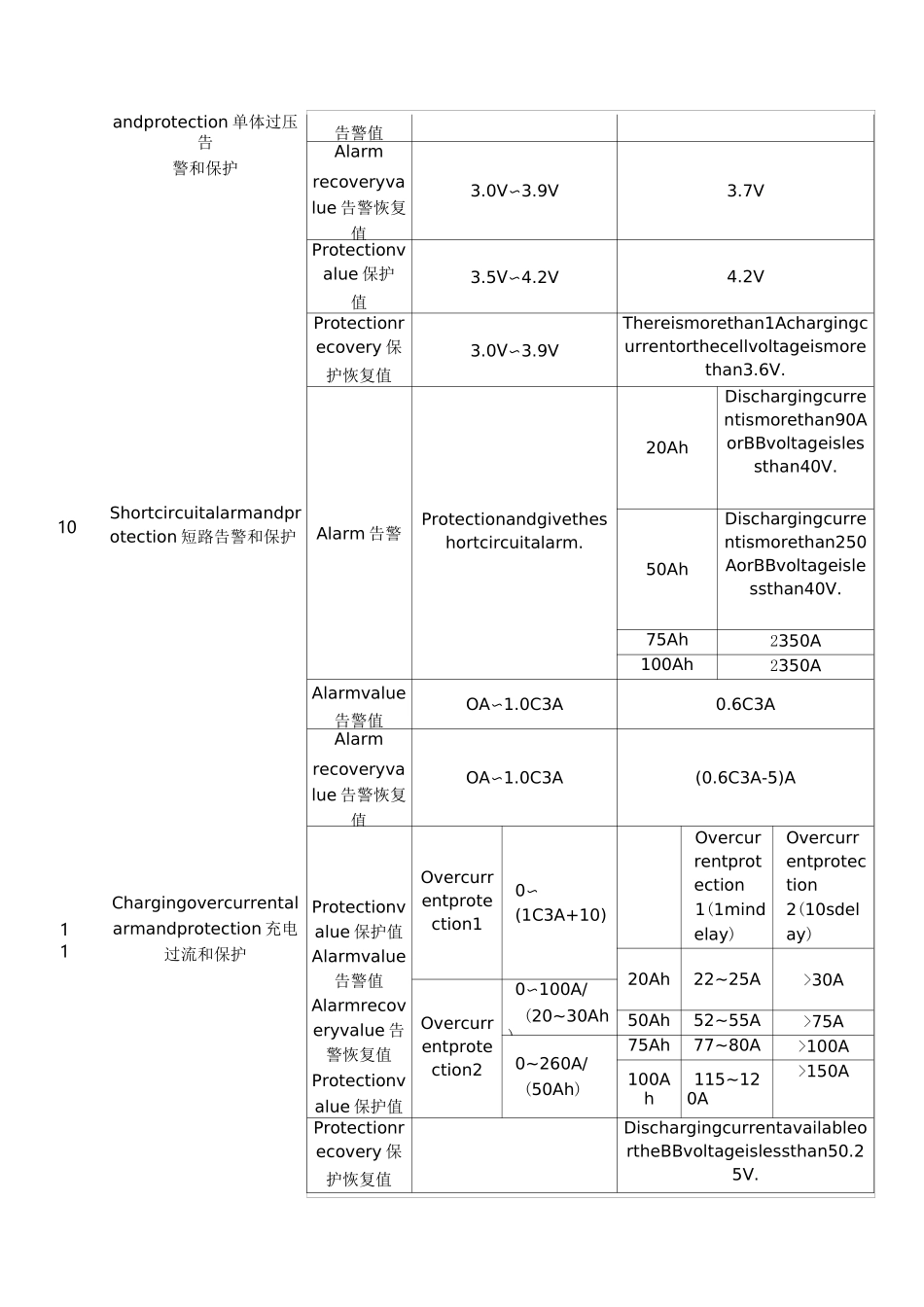

电池检验标准一、外观尺寸（全检）箱体表面清洁，没有明显的变形，没有机械损伤，接触点无腐蚀。箱体外壳所有紧固件都需要紧固，无 缝 隙 。 标 签 和 警 告 标 签 应 贴 到 正 确 的 位 置 。 外 形 尺 寸 （ 宽 * 深 * 高 ） : （ 440±2mm）*（420±2mm）*（88±2mm）。二、内部连接检查（全检）控制盒内部铜排与电器件的连接处都需要紧固，各个接插件部分要保证接线正确并且无虚接现象。三、上电测试设备需求：充电机 1 组，负载 1 组，GYFP48100T 电池组 2 组，万用表 1 块，电脑 1 台（上位机版本TCVB1.3J20150828）。连接方式：充电机和负载的正负极接到控制盒的总正总负（P+/P-），第 1 组电池组的正极接 P+负极接Li-，第 2 组电池组正极接 P+负极接 VRLA-。1. 电压测试（全检）：控制盒上电后测量其总正总负（P+/P-）电压，通过校准后台监控软件使后台显示电压值与测量值相等。2. 电流测试（全检）：控制充电机分别输出 20A 和 100A 的电流值，通过校准后台监控软件使后台显示电流值与测量值相等。3. 继电器功能测试（全检）：分别在电池组处于充电和放电状态，通后台监控软件手动切换 LI 和VRLA 继电器，2 个电池组充放电状态需符合继电器切换状态。4. 显示功能测试（全检）：调节显示器按钮，可查找到并正确显示电池组状态信息。信息包括：在线模式（FPonline/VRLAonline），电池组电压（BatteriesV），电池组电流（BatteriesI），运行状态（Run_State:Stop/Normal）,SOC 值，电池组单体电压（ModuleCellVoltage），电池组电芯温度（ModuleCelltemperature），系统容量（BatteriesCapacity），系统信息（BatteriesInfo），告警信息（Batt-iesAlarmInfo），接触器状态（ContactorStatus）。5. 切换功能测试（此项目只做 1 个完整测试）：接通电路后以 50A 充电电流将系统充满电,搁置 5 分钟后，再以 50A 放电电流进行放电，并记录电池组切换状态，切换状态需符合设计逻辑。设计逻辑：充电时 FP 优先充电，FP 满电后切换至 VRLA 充电，直至 VRLA 充满，最后切换到 FP 在线。放电时 FP 优先放电，当 FP 放电至 SOC=20%时切换至 VRLA 放电，VRLA 放电至保护切换到FP继续放电，直至保护。6. 告 警 功 能 （ 此 项 目 每 100 个 抽 检 1 个 做 ） ： 系 统 告 警 值 需 符 合 下 面 的 表 格 数 据 。3.5V〜4....
