1214bit高速流水线型AD转换器的研究的开题报告

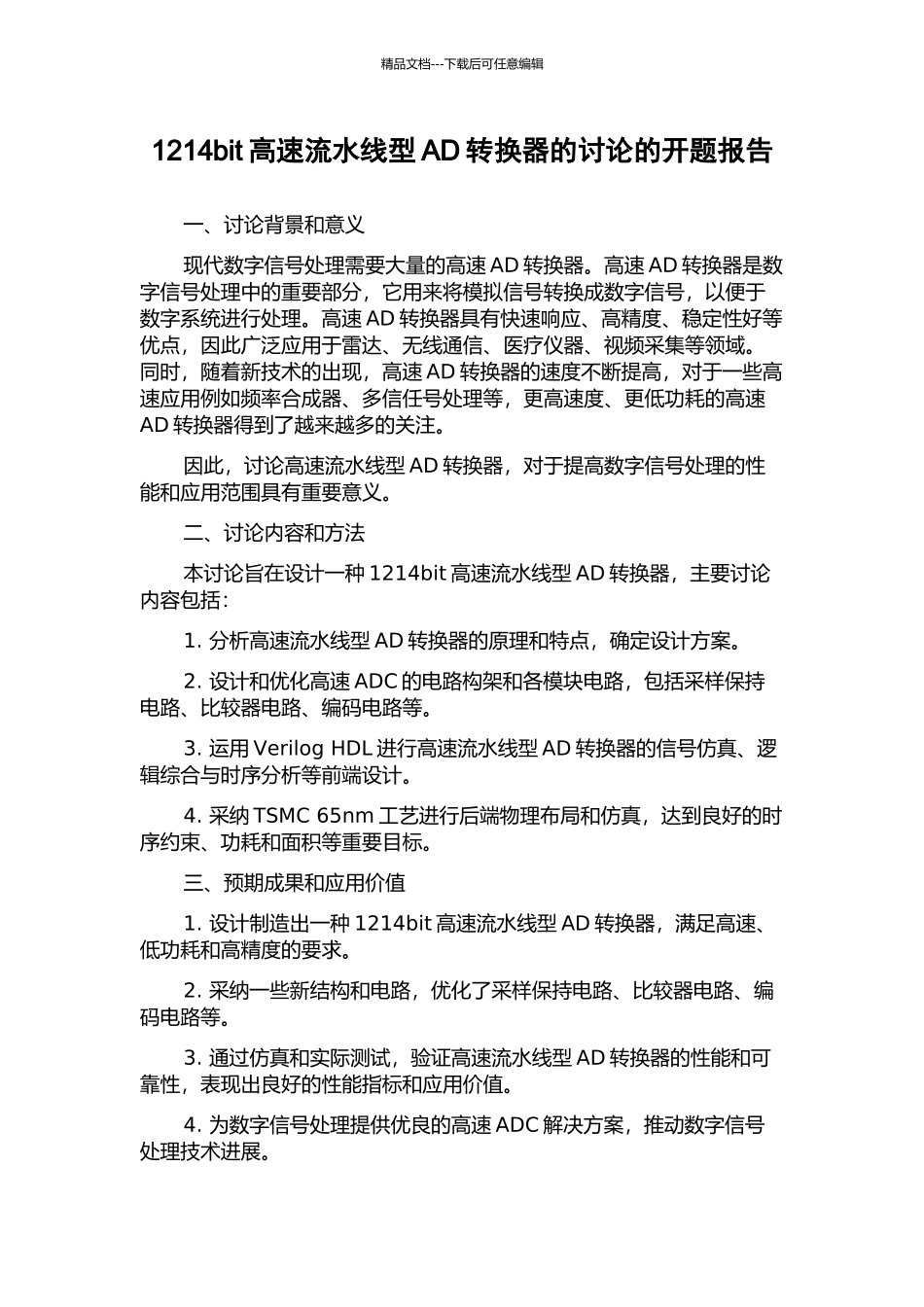

1214bit高速流水线型AD转换器的研究的开题报告_第1页
1/2

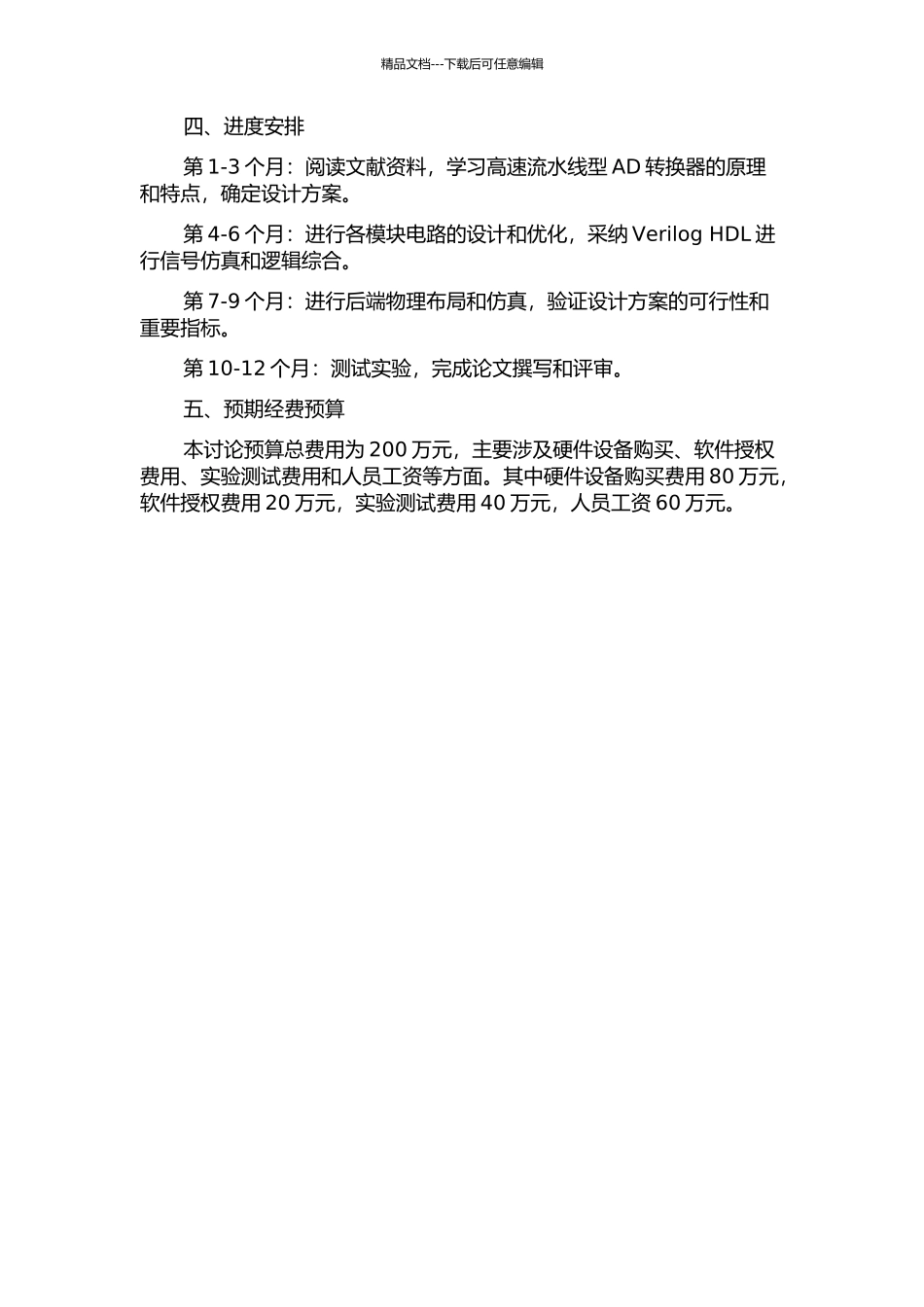

1214bit高速流水线型AD转换器的研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑1214bit 高速流水线型 AD 转换器的讨论的开题报告一、讨论背景和意义现代数字信号处理需要大量的高速 AD 转换器。高速 AD 转换器是数字信号处理中的重要部分,它用来将模拟信号转换成数字信号,以便于数字系统进行处理。高速 AD 转换器具有快速响应、高精度、稳定性好等优点,因此广泛应用于雷达、无线通信、医疗仪器、视频采集等领域。同时,随着新技术的出现,高速 AD 转换器的速度不断提高,对于一些高速应用例如频率合成器、多信任号处理等,更高速度、更低功耗的高速AD 转换器得到了越来越多的关注。因此,讨论高速流水线型 AD 转换器,对于提高数字信号处理的性能和应用范围具有重要意义。二、讨论内容和方法本讨论旨在设计一种 1214bit 高速流水线型 AD 转换器,主要讨论内容包括:1. 分析高速流水线型 AD 转换器的原理和特点,确定设计方案。2. 设计和优化高速 ADC 的电路构架和各模块电路,包括采样保持电路、比较器电路、编码电路等。3. 运用 Verilog HDL 进行高速流水线型 AD 转换器的信号仿真、逻辑综合与时序分析等前端设计。4. 采纳 TSMC 65nm 工艺进行后端物理布局和仿真,达到良好的时序约束、功耗和面积等重要目标。三、预期成果和应用价值1. 设计制造出一种 1214bit 高速流水线型 AD 转换器,满足高速、低功耗和高精度的要求。2. 采纳一些新结构和电路,优化了采样保持电路、比较器电路、编码电路等。3. 通过仿真和实际测试,验证高速流水线型 AD 转换器的性能和可靠性,表现出良好的性能指标和应用价值。4. 为数字信号处理提供优良的高速 ADC 解决方案,推动数字信号处理技术进展。精品文档---下载后可任意编辑四、进度安排第 1-3 个月:阅读文献资料,学习高速流水线型 AD 转换器的原理和特点,确定设计方案。第 4-6 个月:进行各模块电路的设计和优化,采纳 Verilog HDL 进行信号仿真和逻辑综合。第 7-9 个月:进行后端物理布局和仿真,验证设计方案的可行性和重要指标。第 10-12 个月:测试实验,完成论文撰写和评审。五、预期经费预算本讨论预算总费用为 200 万元,主要涉及硬件设备购买、软件授权费用、实验测试费用和人员工资等方面。其中硬件设备购买费用 80 万元,软件授权费用 20 万元,实验测试费用 40 万元,人员工资 60 万元。
