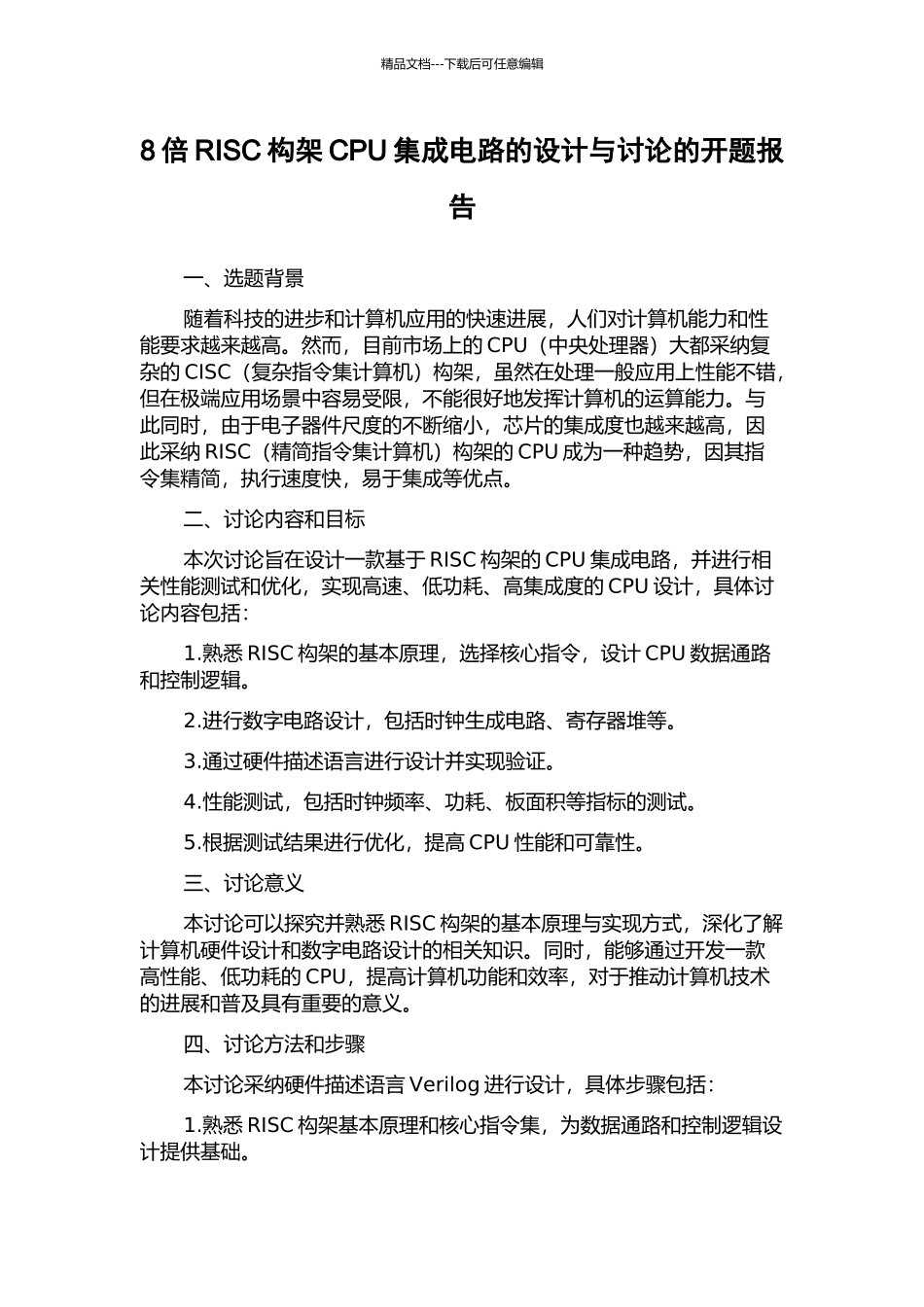

8倍RISC构架CPU集成电路的设计与研究的开题报告

精品文档---下载后可任意编辑8 倍 RISC 构架 CPU 集成电路的设计与讨论的开题报告一、选题背景随着科技的进步和计算机应用的快速进展，人们对计算机能力和性能要求越来越高。然而，目前市场上的 CPU（中央处理器）大都采纳复杂的 CISC（复杂指令集计算机）构架，虽然在处理一般应用上性能不错，但在极端应用场景中容易受限，不能很好地发挥计算机的运算能力。与此同时，由于电子器件尺度的不断缩小，芯片的集成度也越来越高，因此采纳 RISC（精简指令集计算机）构架的 CPU 成为一种趋势，因其指令集精简，执行速度快，易于集成等优点。二、讨论内容和目标本次讨论旨在设计一款基于 RISC 构架的 CPU 集成电路，并进行相关性能测试和优化，实现高速、低功耗、高集成度的 CPU 设计，具体讨论内容包括：1.熟悉 RISC 构架的基本原理，选择核心指令，设计 CPU 数据通路和控制逻辑。2.进行数字电路设计，包括时钟生成电路、寄存器堆等。3.通过硬件描述语言进行设计并实现验证。4.性能测试，包括时钟频率、功耗、板面积等指标的测试。5.根据测试结果进行优化，提高 CPU 性能和可靠性。三、讨论意义本讨论可以探究并熟悉 RISC 构架的基本原理与实现方式，深化了解计算机硬件设计和数字电路设计的相关知识。同时，能够通过开发一款高性能、低功耗的 CPU，提高计算机功能和效率，对于推动计算机技术的进展和普及具有重要的意义。四、讨论方法和步骤本讨论采纳硬件描述语言 Verilog 进行设计，具体步骤包括：1.熟悉 RISC 构架基本原理和核心指令集，为数据通路和控制逻辑设计提供基础。精品文档---下载后可任意编辑2.设计 CPU 寄存器堆、算术逻辑单元、存储器读写单元等关键模块，通过模块化设计方便模块扩展和程序实现。3.完成 CPU 控制逻辑设计，包括指令译码、ALU 操作等；同时考虑流水线设计，提高 CPU 时钟频率和性能。4.仿真验证和逐步调试，通过仿真工具进行功能仿真和时序仿真，排除各种错误和故障。5.性能测试和优化，对 CPU 进行实际测试，获得 CPU 的性能参数数据，然后根据测试结果进行优化和改进。6.综合设计，将各个模块整合到一个集成电路中，实现真正的 CPU硬件设计。五、预期成果和进度安排通过本讨论，估计可以达到以下成果：1.完成 RISC 构架的 CPU 集成电路设计，并组装实现一个完整的CPU 系统。2.进行性能测试，包括时钟频率、功耗、板面积等指标的测试，并根据测试结果进行优化改进。3.撰...
