abaqus——MPC问题多点约束解析

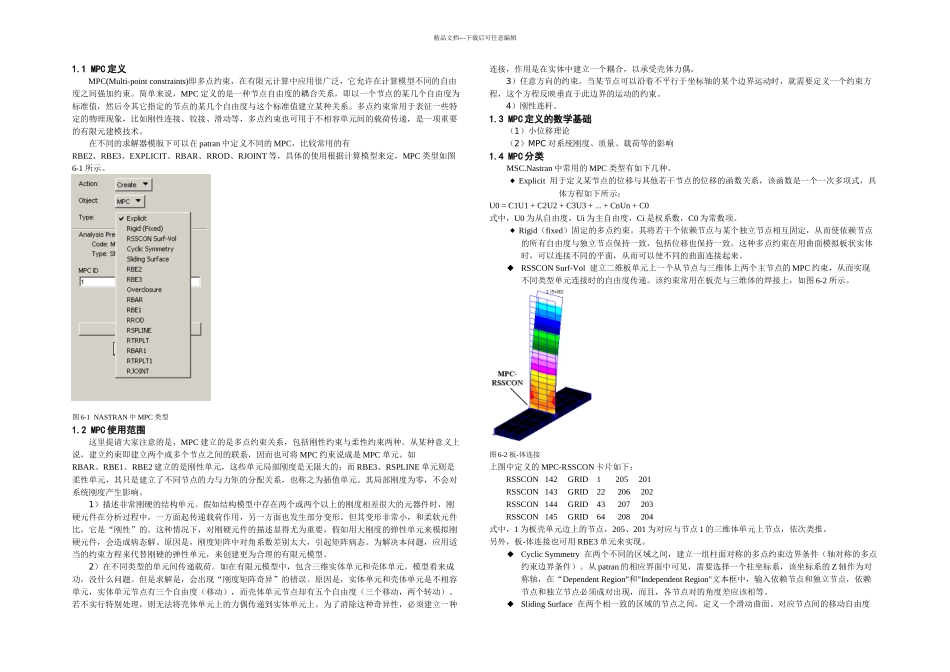

精品文档---下载后可任意编辑1.1 MPC 定义MPC(Multi-point constraints)即多点约束，在有限元计算中应用很广泛，它允许在计算模型不同的自由度之间强加约束。简单来说，MPC 定义的是一种节点自由度的耦合关系，即以一个节点的某几个自由度为标准值，然后令其它指定的节点的某几个自由度与这个标准值建立某种关系。多点约束常用于表征一些特定的物理现象，比如刚性连接、铰接、滑动等，多点约束也可用于不相容单元间的载荷传递，是一项重要的有限元建模技术。在不同的求解器模版下可以在 patran 中定义不同的 MPC，比较常用的有RBE2、RBE3、EXPLICIT、RBAR、RROD、RJOINT 等，具体的使用根据计算模型来定，MPC 类型如图6-1 所示。图 6-1 NASTRAN 中 MPC 类型1.2 MPC 使用范围这里提请大家注意的是，MPC 建立的是多点约束关系，包括刚性约束与柔性约束两种。从某种意义上说，建立约束即建立两个或多个节点之间的联系，因而也可将 MPC 约束说成是 MPC 单元。如RBAR、RBE1、RBE2 建立的是刚性单元，这些单元局部刚度是无限大的；而 RBE3、RSPLINE 单元则是柔性单元，其只是建立了不同节点的力与力矩的分配关系，也称之为插值单元。其局部刚度为零，不会对系统刚度产生影响。1）描述非常刚硬的结构单元。假如结构模型中存在两个或两个以上的刚度相差很大的元器件时，刚硬元件在分析过程中，一方面起传递载荷作用，另一方面也发生部分变形。但其变形非常小，和柔软元件比，它是“刚性”的。这种情况下，对刚硬元件的描述显得尤为重要，假如用大刚度的弹性单元来模拟刚硬元件，会造成病态解。原因是，刚度矩阵中对角系数差别太大，引起矩阵病态。为解决本问题，应用适当的约束方程来代替刚硬的弹性单元，来创建更为合理的有限元模型。2）在不同类型的单元间传递载荷。如在有限元模型中，包含三维实体单元和壳体单元。模型看来成功，没什么问题。但是求解是，会出现“刚度矩阵奇异”的错误。原因是，实体单元和壳体单元是不相容单元，实体单元节点有三个自由度（移动），而壳体单元节点却有五个自由度（三个移动，两个转动）。若不实行特别处理，则无法将壳体单元上的力偶传递到实体单元上。为了消除这种奇异性，必须建立一种连接，作用是在实体中建立一个耦合，以承受壳体力偶。3）任意方向的约束。当某节点可以沿着不平行于坐标轴的某个边界运动时，就需要定义一个约束方程，这个方程反映垂直于此边界的运动的约束。4）刚性连杆...
