ANSYSWorkbench实用案例分析

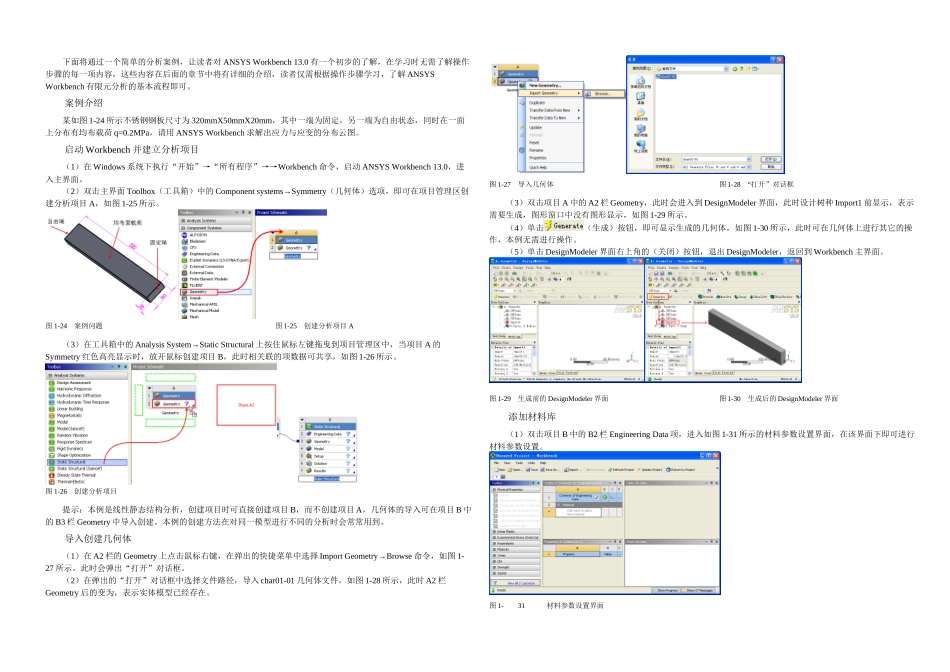

下面将通过一个简单的分析案例，让读者对 ANSYS Workbench 13.0 有一个初步的了解，在学习时无需了解操作步骤的每一项内容，这些内容在后面的章节中将有详细的介绍，读者仅需根据操作步骤学习，了解 ANSYS Workbench 有限元分析的基本流程即可。案例介绍某如图 1-24 所示不锈钢钢板尺寸为 320mmX50mmX20mm，其中一端为固定，另一端为自由状态，同时在一面上分布有均布载荷 q=0.2MPa，请用 ANSYS Workbench 求解出应力与应变的分布云图。启动 Workbench 并建立分析项目（1）在 Windows 系统下执行“开始”→“所有程序”→→Workbench 命令，启动 ANSYS Workbench 13.0，进入主界面。（2）双击主界面 Toolbox（工具箱）中的 Component systems→Symmetry（几何体）选项，即可在项目管理区创建分析项目 A，如图 1-25 所示。图 1-24案例问题图 1-25创建分析项目 A（3）在工具箱中的 Analysis System→Static Structural 上按住鼠标左键拖曳到项目管理区中，当项目 A 的Symmetry 红色高亮显示时，放开鼠标创建项目 B，此时相关联的项数据可共享，如图 1-26 所示。图 1-26创建分析项目提示：本例是线性静态结构分析，创建项目时可直接创建项目 B，而不创建项目 A，几何体的导入可在项目 B 中的 B3 栏 Geometry 中导入创建。本例的创建方法在对同一模型进行不同的分析时会常常用到。导入创建几何体（1）在 A2 栏的 Geometry 上点击鼠标右键，在弹出的快捷菜单中选择 Import Geometry→Browse 命令，如图 1-27 所示，此时会弹出“打开”对话框。（2）在弹出的“打开”对话框中选择文件路径，导入 char01-01 几何体文件，如图 1-28 所示，此时 A2 栏Geometry 后的变为，表示实体模型已经存在。图 1-27导入几何体图 1-28“打开”对话框（3）双击项目 A 中的 A2 栏 Geometry，此时会进入到 DesignModeler 界面，此时设计树种 Import1 前显示，表示需要生成，图形窗口中没有图形显示，如图 1-29 所示。（4）单击（生成）按钮，即可显示生成的几何体，如图 1-30 所示，此时可在几何体上进行其它的操作，本例无需进行操作。（5）单击 DesignModeler 界面右上角的（关闭）按钮，退出 DesignModeler，返回到 Workbench 主界面。图 1-29生成前的 DesignModeler 界面图 1-30生成后的 DesignModeler 界面添加材料库（1）双击项目 B 中的 B2 栏 Engineering Data...
