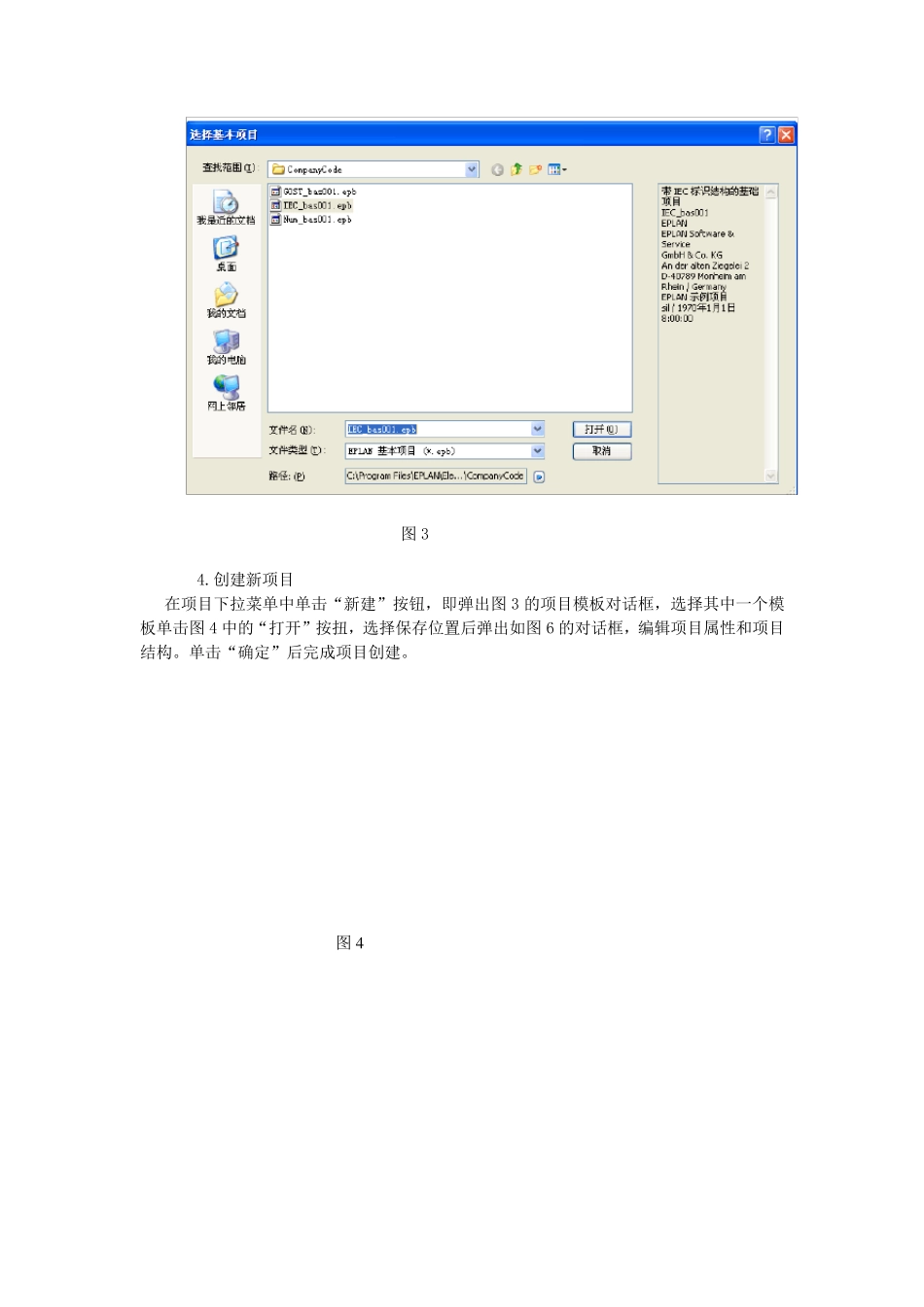

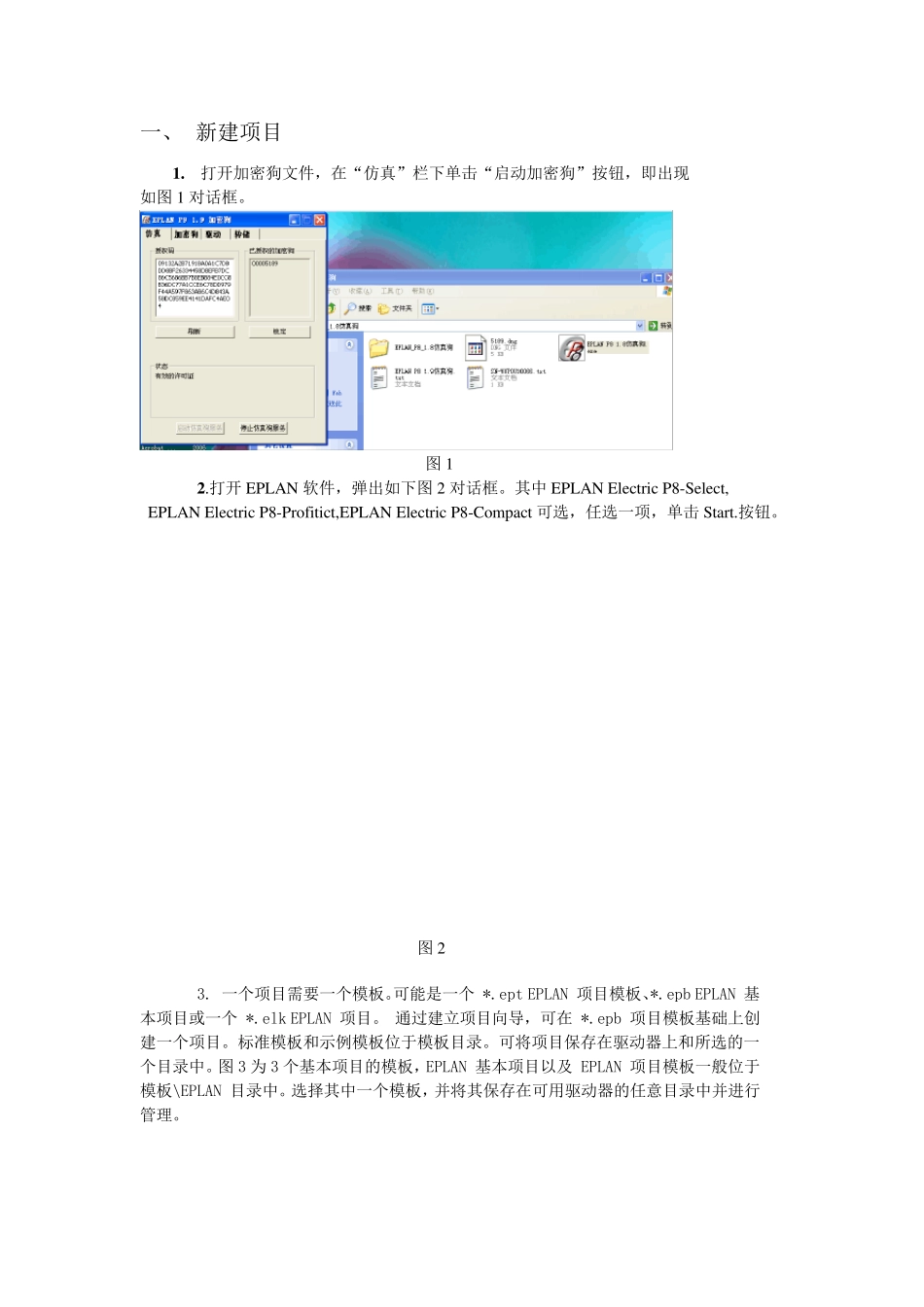

一、 新建项目 1 . 打开加密狗文件，在“仿真”栏下单击“启动加密狗”按钮，即出现 如图 1 对话框。 图 1 2 .打开EPLAN 软件，弹出如下图 2 对话框。其中 EPLAN Electric P8-Select, EPLAN Electric P8-Profitict,EPLAN Electric P8-Compact 可选，任选一项，单击 Start.按钮。 图 2 3. 一个项目需要一个模板。可能是一个 *.ept EPLAN 项目模板、*.epb EPLAN 基本项目或一个 *.elk EPLAN 项目。 通过建立项目向导，可在 *.epb 项目模板基础上创建一个项目。标准模板和示例模板位于模板目录。可将项目保存在驱动器上和所选的一个目录中。图 3 为 3 个基本项目的模板，EPLAN 基本项目以及 EPLAN 项目模板一般位于 模板\EPLAN 目录中。选择其中一个模板，并将其保存在可用驱动器的任意目录中并进行管理。 图3 4.创建新项目 在项目下拉菜单中单击“新建”按钮，即弹出图3 的项目模板对话框，选择其中一个模板单击图4 中的“打开”按扭，选择保存位置后弹出如图6 的对话框，编辑项目属性和项目结构。单击“确定”后完成项目创建。 图4 图 5 图6 二．新建页 在 EPLAN 中，任何页均可分配一个特定的页类型。多数情况下，一个项目由不同类型的页组成。页的类型可帮助构建一个项目，正如根据不同的图标在页导航器中能看到的一样，一个项目中的两页会提示不同的页类型。如第 1 页是标题页/封页类型页，第 2 页有多线原理图页类型。创建页时通常可设置页类型，也可此后对其进行更改。编辑页的工厂名和工厂代号等属性后单击“确定”完成页的创建。 图7 图8 注 ： 一 些 页 的 类 型 说 明 1） 标 题 页 或 封 页 带 有 “ 标 题 页 /封 页 ” 页 类 型 的 页 包 括 项 目 的 常 规 信 息 ， 例 如 项 目 名 称 、 项目 描 述 、 绘 图 编 号 、 编 辑 数 据 等 。 通 常 ， 一 个 项 目 的 首 页 即 标 题 页 或 封 页 。 2） 多 线 原 理 图 页 根 据 规 定 ， 多 线 原 理 图 页 中 的 原 理 图 文 档 都 要 带 多 线 符 号 。 可 使 用 特 殊 编 辑方 法 创 建 及 分 析 原 理 图 。 例 如 ， 自 动 连 接 所 添 加 的 符 号 。 三． 编辑原理图 1 ．定义说明 1 ）符号---符号就是在 EPLAN 中用于显示功能的图形。符号...
