JJG622-97绝缘电阻表兆欧表检定规程.

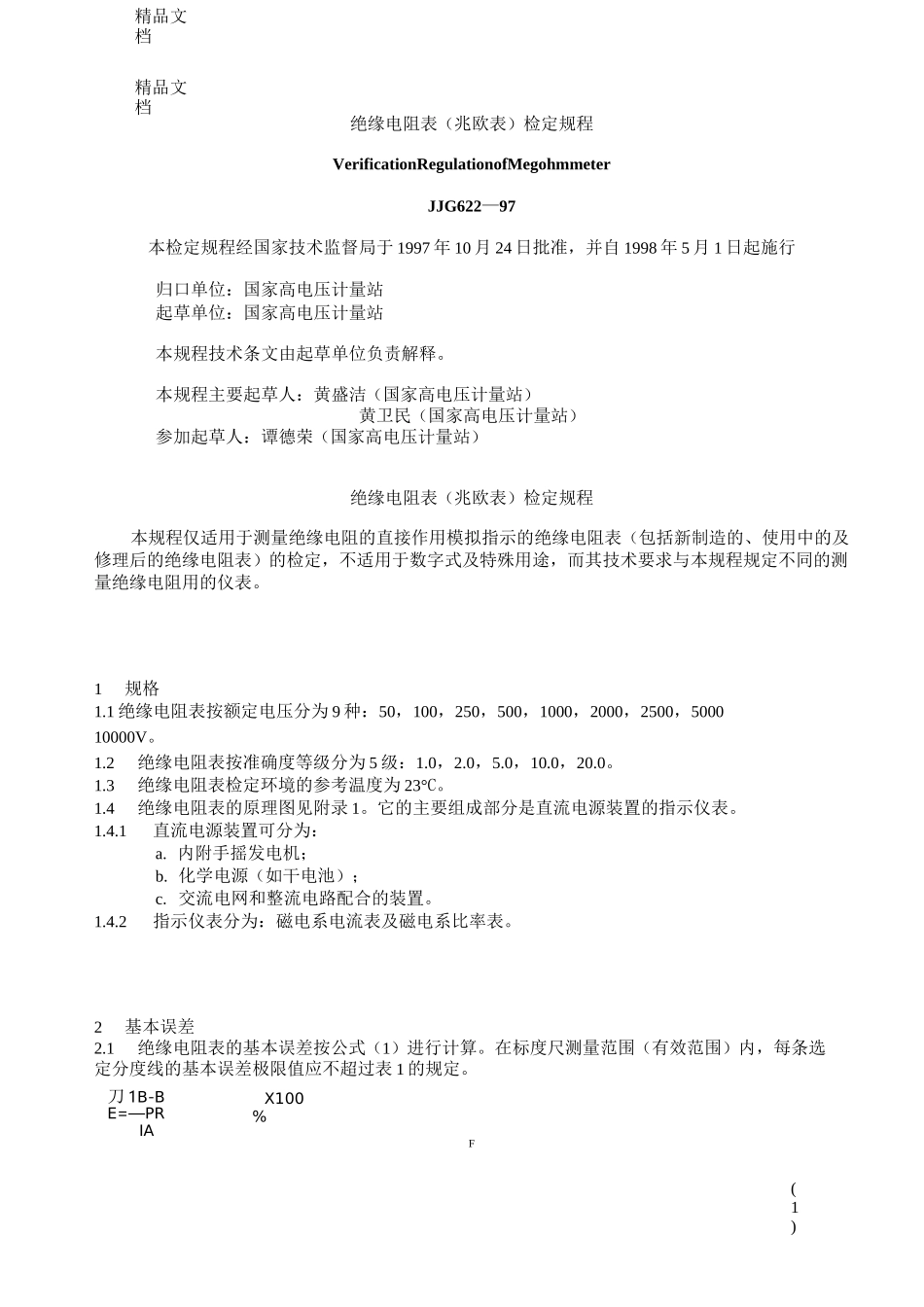

JJG622-97绝缘电阻表兆欧表检定规程._第1页
1/9

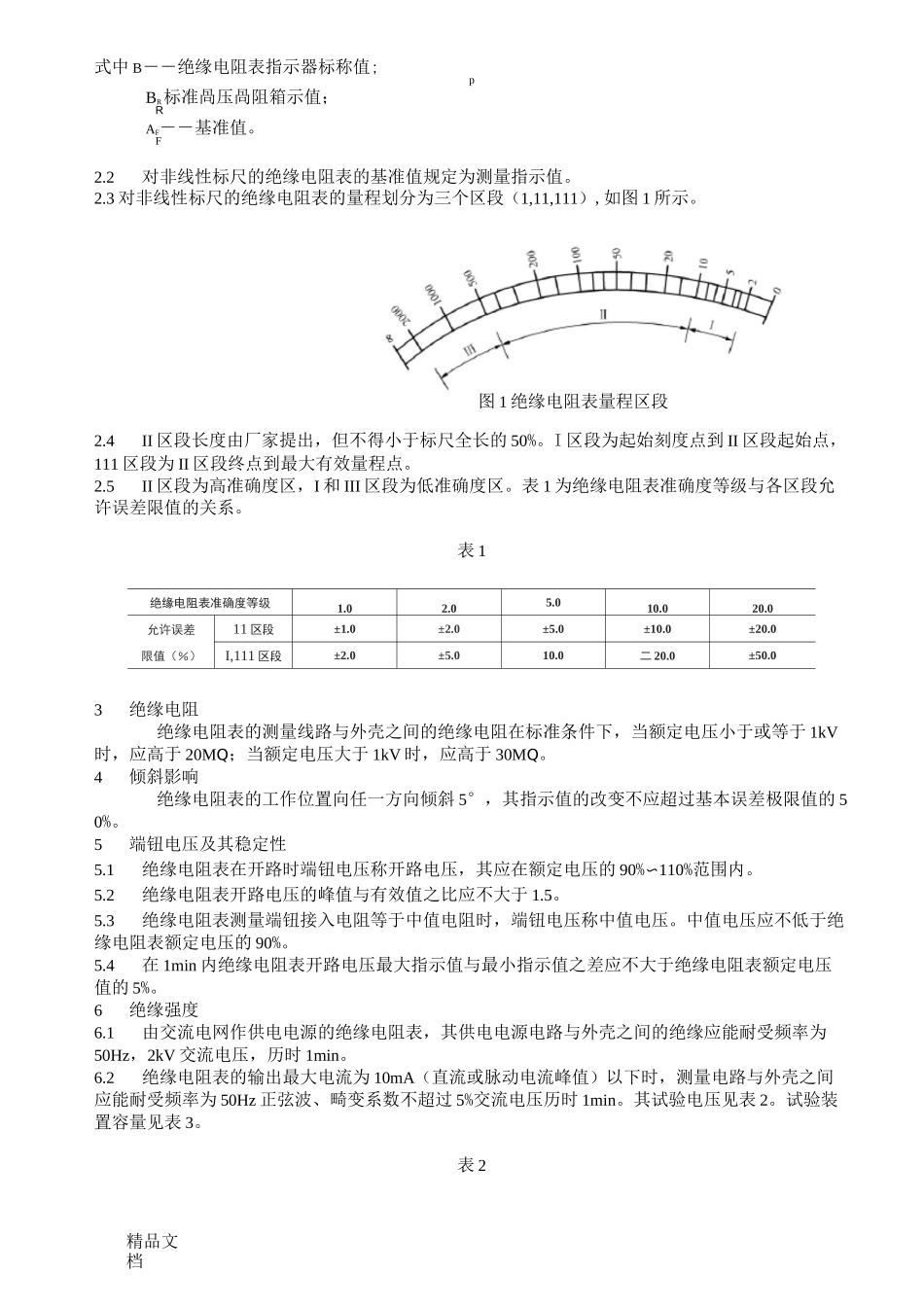

JJG622-97绝缘电阻表兆欧表检定规程._第2页
2/9
JJG622-97绝缘电阻表兆欧表检定规程._第3页
3/9
精品文档X100%(1)精品文档绝缘电阻表(兆欧表)检定规程VerificationRegulationofMegohmmeterJJG622—97本检定规程经国家技术监督局于 1997 年 10 月 24 日批准,并自 1998 年 5 月 1 日起施行归口单位:国家高电压计量站起草单位:国家高电压计量站本规程技术条文由起草单位负责解释。本规程主要起草人:黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参加起草人:谭德荣(国家高电压计量站)绝缘电阻表(兆欧表)检定规程本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定,不适用于数字式及特殊用途,而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。1规格1.1 绝缘电阻表按额定电压分为 9 种:50,100,250,500,1000,2000,2500,500010000V。1.2绝缘电阻表按准确度等级分为 5 级:1.0,2.0,5.0,10.0,20.0。1.3绝缘电阻表检定环境的参考温度为 23°C。1.4绝缘电阻表的原理图见附录 1。它的主要组成部分是直流电源装置的指示仪表。1.4.1直流电源装置可分为:a. 内附手摇发电机;b. 化学电源(如干电池);c. 交流电网和整流电路配合的装置。1.4.2指示仪表分为:磁电系电流表及磁电系比率表。2基本误差2.1绝缘电阻表的基本误差按公式(1)进行计算。在标度尺测量范围(有效范围)内,每条选定分度线的基本误差极限值应不超过表 1 的规定。刀 1B-BE=—PRIAF精品文档式中 B――绝缘电阻表指示器标称值;pBR标准咼压咼阻箱示值;RAF――基准值。F2.2对非线性标尺的绝缘电阻表的基准值规定为测量指示值。2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(1,11,111),如图 1 所示。图 1 绝缘电阻表量程区段2.4II 区段长度由厂家提出,但不得小于标尺全长的 50%。I 区段为起始刻度点到 II 区段起始点,111 区段为 II 区段终点到最大有效量程点。2.5II 区段为高准确度区,I 和 III 区段为低准确度区。表 1 为绝缘电阻表准确度等级与各区段允许误差限值的关系。表 1绝缘电阻表准确度等级1.02.05.010.020.0允许误差11 区段±1.0±2.0±5.0±10.0±20.0限值(%)I,111 区段±2.0±5.010.0二 20.0±50.03绝缘电阻绝缘电阻表的测量线路与外壳之间的绝缘电阻在标准条件下,当额定电压小于或等于 1kV时,应高于 20MQ;当额定电压大于 1kV 时,应高于 30MQ。4倾斜影响绝缘电阻表的工作位置向任一方向倾斜 5°,其...
