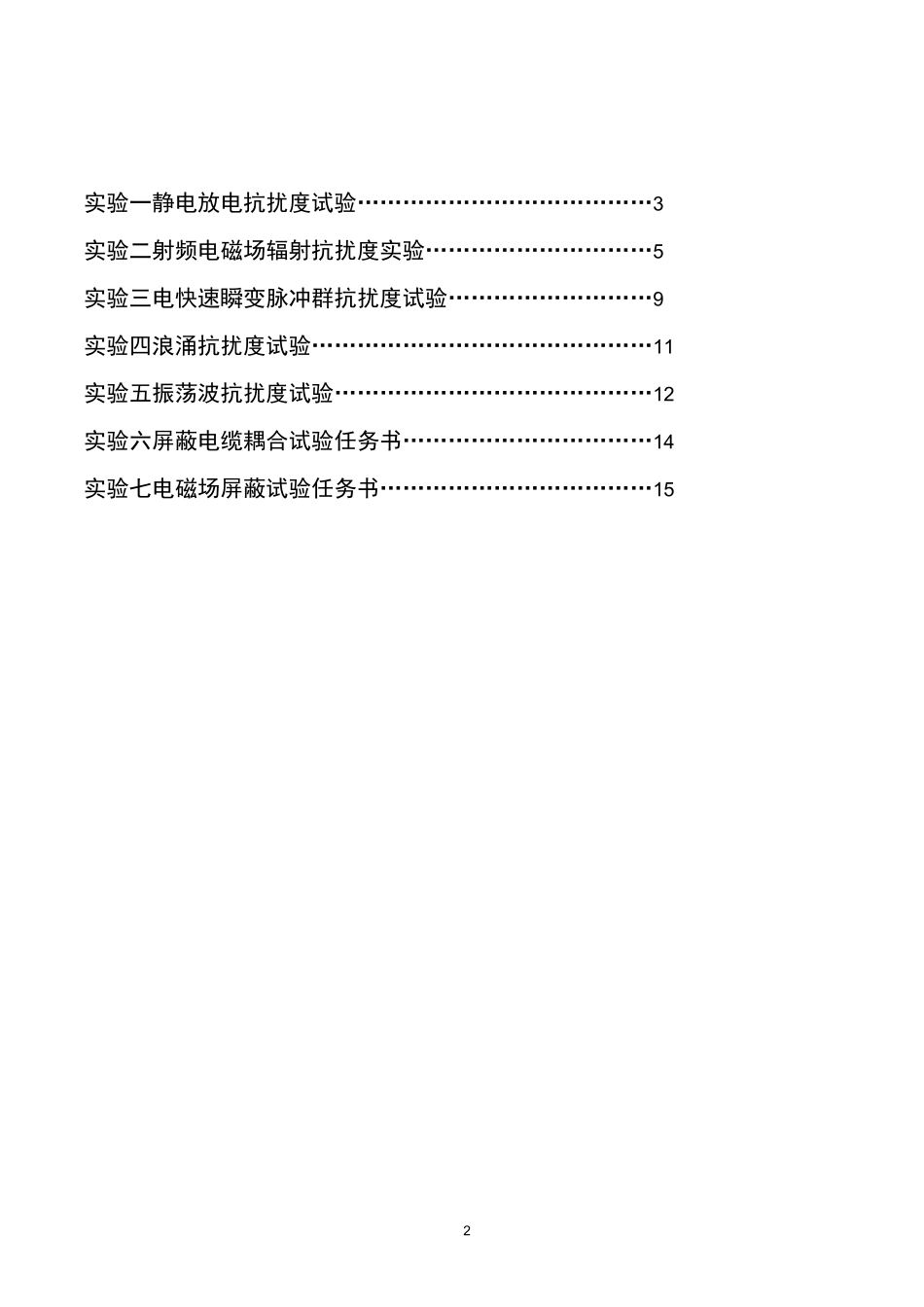

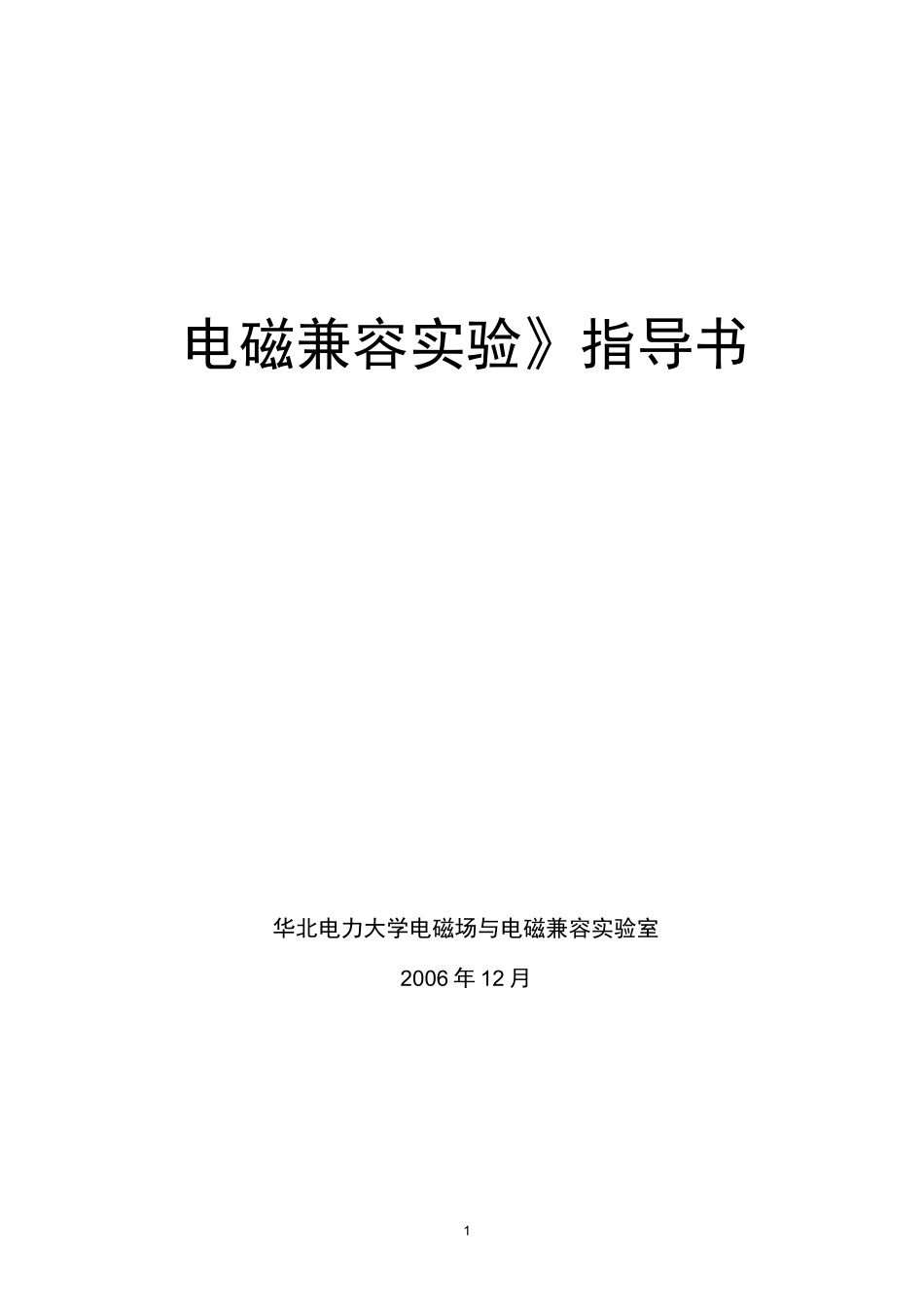

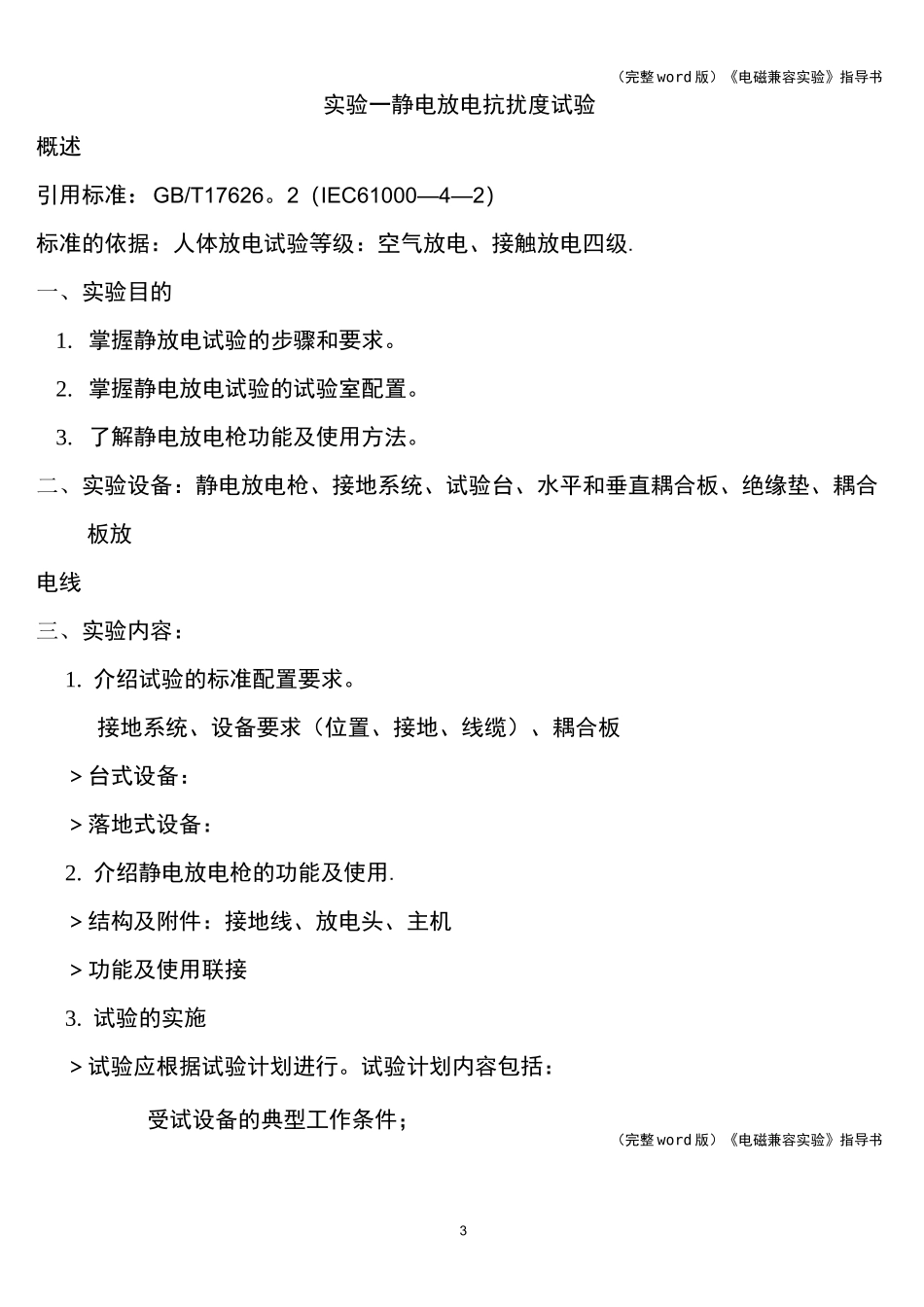

1电磁兼容实验》指导书华北电力大学电磁场与电磁兼容实验室2006 年 12 月2实验一静电放电抗扰度试验…………………………………3实验二射频电磁场辐射抗扰度实验…………………………5实验三电快速瞬变脉冲群抗扰度试验………………………9实验四浪涌抗扰度试验………………………………………11实验五振荡波抗扰度试验……………………………………12实验六屏蔽电缆耦合试验任务书……………………………14实验七电磁场屏蔽试验任务书………………………………153（完整 word 版）《电磁兼容实验》指导书实验一静电放电抗扰度试验概述引用标准：GB/T17626。2（IEC61000—4—2）标准的依据：人体放电试验等级：空气放电、接触放电四级.一、实验目的1. 掌握静放电试验的步骤和要求。2. 掌握静电放电试验的试验室配置。3. 了解静电放电枪功能及使用方法。二、实验设备：静电放电枪、接地系统、试验台、水平和垂直耦合板、绝缘垫、耦合板放电线三、实验内容：1. 介绍试验的标准配置要求。接地系统、设备要求（位置、接地、线缆）、耦合板＞台式设备：＞落地式设备：2. 介绍静电放电枪的功能及使用.＞结构及附件：接地线、放电头、主机＞功能及使用联接3. 试验的实施＞试验应根据试验计划进行。试验计划内容包括：受试设备的典型工作条件；（完整 word 版）《电磁兼容实验》指导书4——受试设备是按台式还是按落地式设备进行试验；——确定施加放电点；——在每个点上，是采用接触放电还是空气放电;-—所使用的试验等级——符合性试验中在每个点施加放电的次数（至少施加十次单次放电（以最敏感的极性），连续单次放电的时间间隔至少 1 秒.——是否还进行安装后的试验＞直接放电试验：空气放电、接触放电I.选择放电试验点、面II. 选择放电方式及要求：选择空气放电或接触放电。空气放电和接触放电的放电要求。＞间接放电试验：水平耦合、垂直耦合。放电位置及要求。四、报告要求：根据以上试验及试验标准归纳、总结出试验程序及要求。5(完整 word 版)《电磁兼容实验》指导书实验二射频电磁场辐射抗扰度实验概述引用标准：GB/T17626。2(idtIEC61000-4-2)标准依据：空间射频辐射电磁波实验等级：三级一、实验目的：1. 了解试验设备、设施的功能及作用。2. 掌握射频辐射抗扰度试验的方法步骤。3. 掌握抗扰度试验结果的判断准则——判据。二、实验设备：电波暗室、信号源、功率计、功放、天线、高频探头、试验监视系统、微机三、实验...
