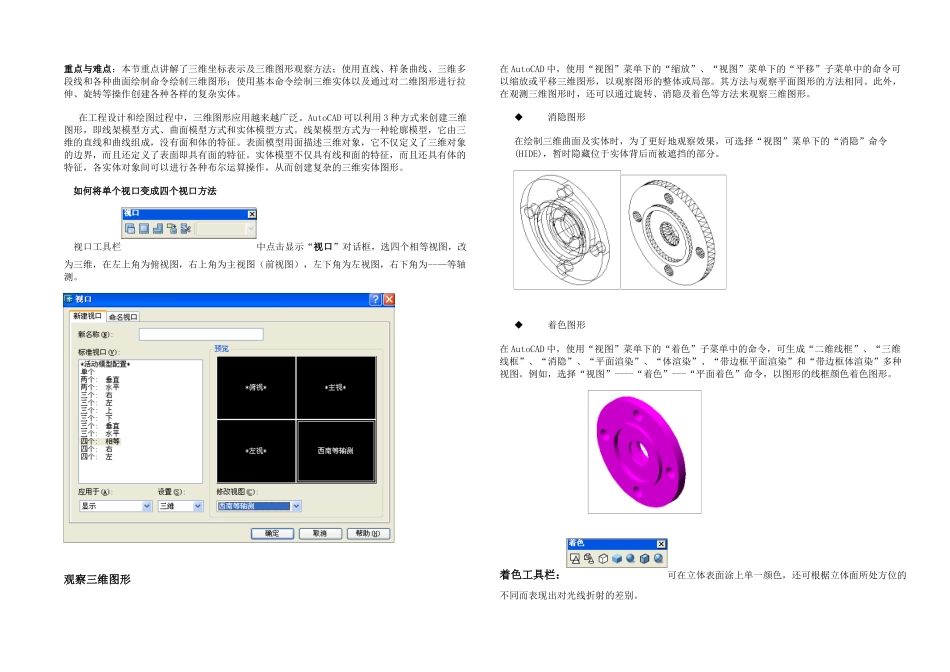

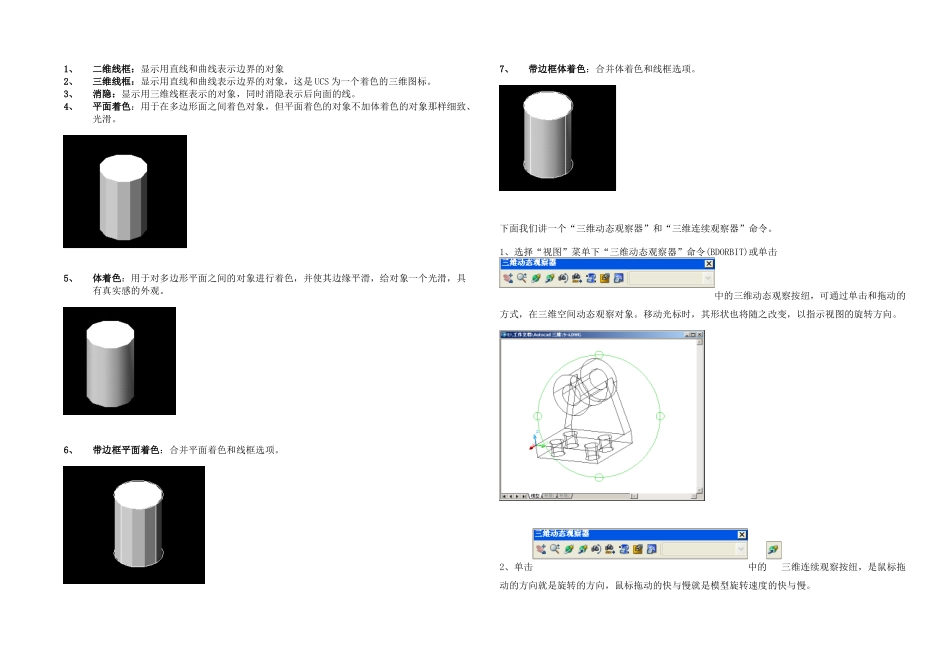

重点与难点：本节重点讲解了三维坐标表示及三维图形观察方法；使用直线、样条曲线、三维多段线和各种曲面绘制命令绘制三维图形；使用基本命令绘制三维实体以及通过对二维图形进行拉伸、旋转等操作创建各种各样的复杂实体。 在工程设计和绘图过程中，三维图形应用越来越广泛。AutoCAD 可以利用 3 种方式来创建三维图形，即线架模型方式、曲面模型方式和实体模型方式。线架模型方式为一种轮廓模型，它由三维的直线和曲线组成，没有面和体的特征。表面模型用面描述三维对象，它不仅定义了三维对象的边界，而且还定义了表面即具有面的特征。实体模型不仅具有线和面的特征，而且还具有体的特征，各实体对象间可以进行各种布尔运算操作，从而创建复杂的三维实体图形。 如何将单个视口变成四个视口方法视口工具栏中点击显示“视口”对话框，选四个相等视图，改为三维，在左上角为俯视图，右上角为主视图（前视图），左下角为左视图，右下角为--—等轴测。观察三维图形在 AutoCAD 中，使用“视图”菜单下的“缩放”、“视图”菜单下的“平移”子菜单中的命令可以缩放或平移三维图形，以观察图形的整体或局部。其方法与观察平面图形的方法相同。此外，在观测三维图形时，还可以通过旋转、消隐及着色等方法来观察三维图形。 消隐图形在绘制三维曲面及实体时，为了更好地观察效果，可选择“视图”菜单下的“消隐”命令(HIDE)，暂时隐藏位于实体背后而被遮挡的部分。 着色图形在 AutoCAD 中，使用“视图”菜单下的“着色”子菜单中的命令，可生成“二维线框”、“三维线框”、“消隐”、“平面渲染”、“体渲染”、“带边框平面渲染”和“带边框体渲染”多种视图。例如，选择“视图”----“着色”---“平面着色”命令，以图形的线框颜色着色图形。着色工具栏：可在立体表面涂上单一颜色，还可根椐立体面所处方位的不同而表现出对光线折射的差别。1、二维线框：显示用直线和曲线表示边界的对象2、三维线框：显示用直线和曲线表示边界的对象，这是 UCS 为一个着色的三维图标。3、消隐：显示用三维线框表示的对象，同时消隐表示后向面的线。4、平面着色：用于在多边形面之间着色对象，但平面着色的对象不加体着色的对象那样细致、光滑。5、体着色：用于对多边形平面之间的对象进行着色，并使其边缘平滑，给对象一个光滑，具有真实感的外观。6、带边框平面着色：合并平面着色和线框选项。7、带边框体着色：合并体着色和线框选项。下面我们讲一个...
