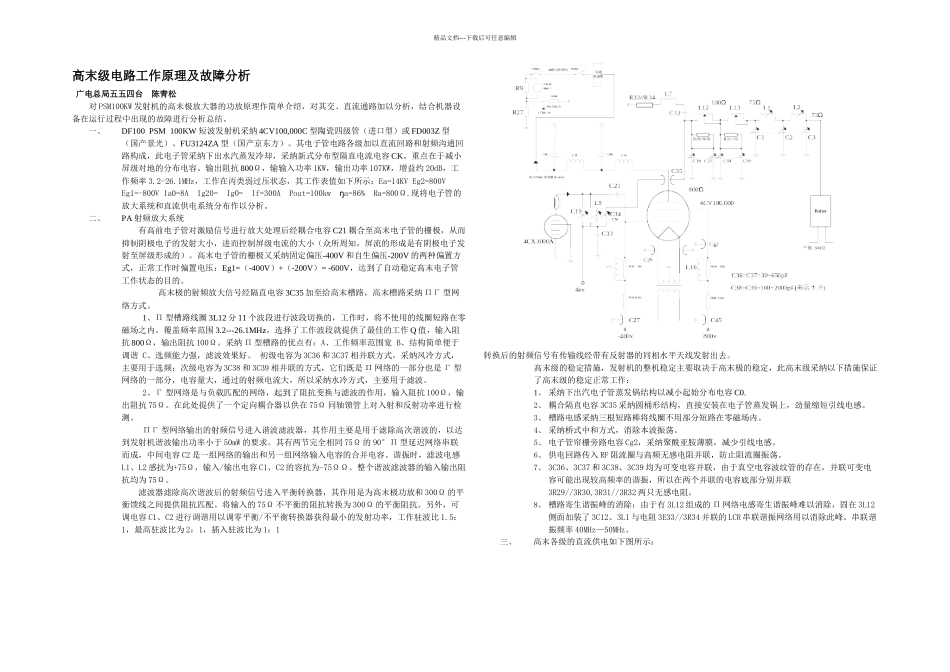

DF型PSMKW短波发射机高末级电路工作原理及故障分析

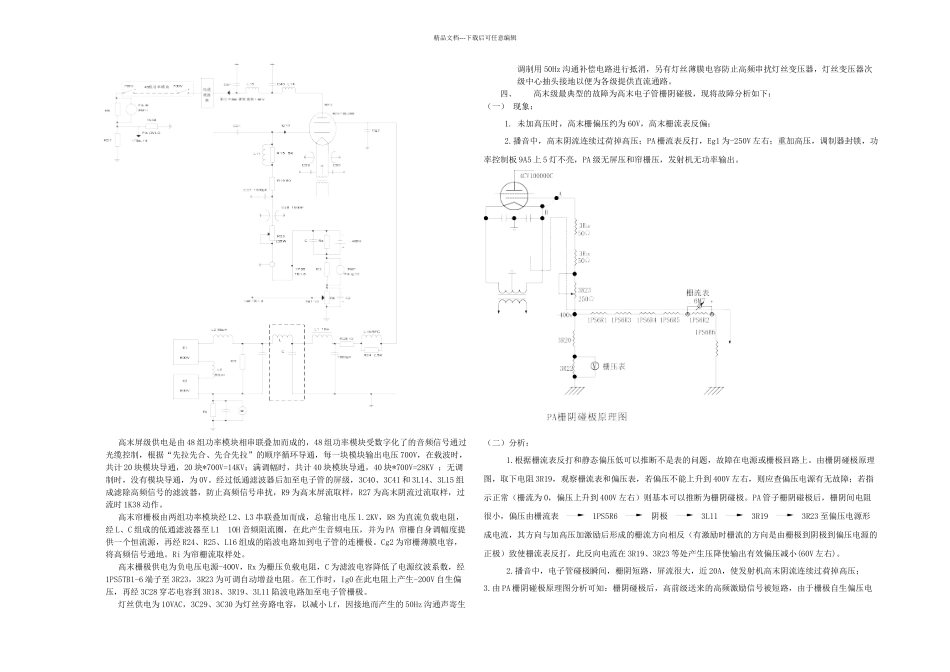

精品文档---下载后可任意编辑高末级电路工作原理及故障分析 广电总局五五四台 陈青松对 PSM100KW 发射机的高末极放大器的功放原理作简单介绍，对其交、直流通路加以分析，结合机器设备在运行过程中出现的故障进行分析总结。一、DF100 PSM 100KW 短波发射机采纳 4CV100,000C 型陶瓷四级管（进口型）或 FD003Z 型（国产景光）、FU3124ZA 型（国产京东方）。其电子管电路各级加以直流回路和射频沟通回路构成，此电子管采纳下出水汽蒸发冷却，采纳新式分布型隔直电流电容 CK。重点在于减小屏级对地的分布电容。输出阻抗 800Ω，输输入功率 1KW，输出功率 107KW，增益约 20dB，工作频率 3.2-26.1MHz，工作在丙类弱过压状态，其工作表值如下所示：Ea=14KV Eg2=800V Eg1=-800V Ia0=8A Ig20= Ig0= If=300A Pout=100kw ŋa=86% Ra=800Ω.现将电子管的放大系统和直流供电系统分布作以分析。二、PA 射频放大系统有高前电子管对激励信号进行放大处理后经耦合电容 C21 耦合至高末电子管的栅极，从而抑制阴极电子的发射大小，进而控制屏级电流的大小（众所周知，屏流的形成是有阴极电子发射至屏级形成的）。高末电子管的栅极又采纳固定偏压-400V 和自生偏压-200V 的两种偏置方式，正常工作时偏置电压：Eg1=（-400V）+（-200V）= -600V，达到了自动稳定高末电子管工作状态的目的。高末极的射频放大信号经隔直电容 3C35 加至给高末槽路，高末槽路采纳 ΠГ 型网络方式。1、Π 型槽路线圈 3L12 分 11 个波段进行波段切换的，工作时，将不使用的线圈短路在零磁场之内。覆盖频率范围 3.2---26.1MHz，选择了工作波段就提供了最佳的工作 Q 值，输入阻抗 800Ω，输出阻抗 100Ω。采纳 Π 型槽路的优点有：A、工作频率范围宽 B、结构简单便于调谐 C、选频能力强，滤波效果好。 初级电容为 3C36 和 3C37 相并联方式，采纳风冷方式，主要用于选频；次级电容为 3C38 和 3C39 相并联的方式，它们既是 Π 网络的一部分也是 Г 型网络的一部分，电容量大，通过的射频电流大，所以采纳水冷方式，主要用于滤波。2、Г 型网络是与负载匹配的网络，起到了阻抗变换与滤波的作用，输入阻抗 100Ω，输出阻抗 75Ω。在此处提供了一个定向耦合器以供在 75Ω 同轴馈管上对入射和反射功率进行检测。ΠГ 型网络输出的射频信号进入谐波滤波器，其作用主要是用于滤除高次谐波的，以达到发射机谐波输出功率小于 50mW ...
