EDA课程设计电子时钟

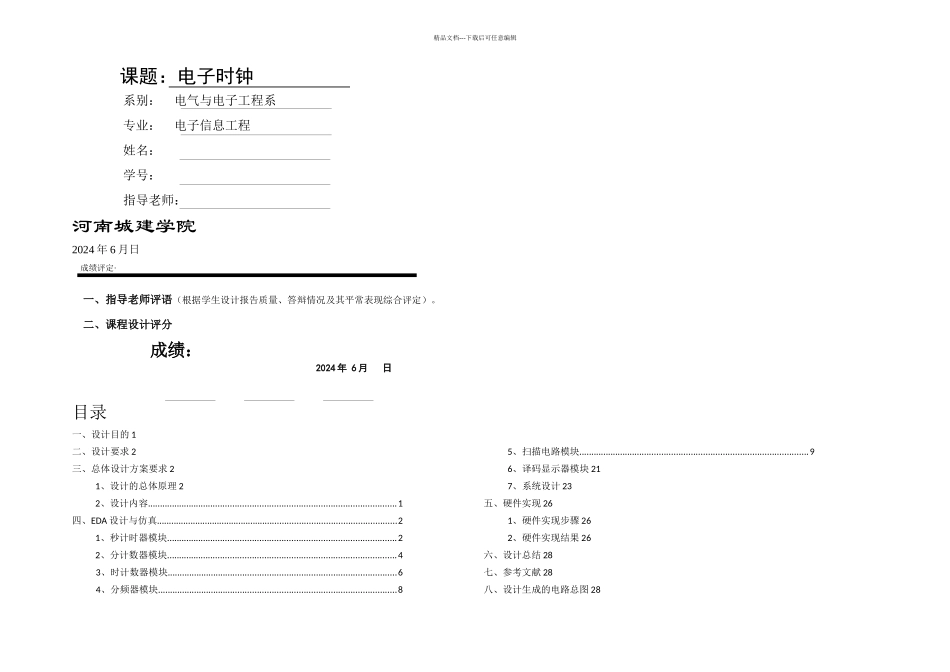

EDA课程设计电子时钟_第1页
1/10

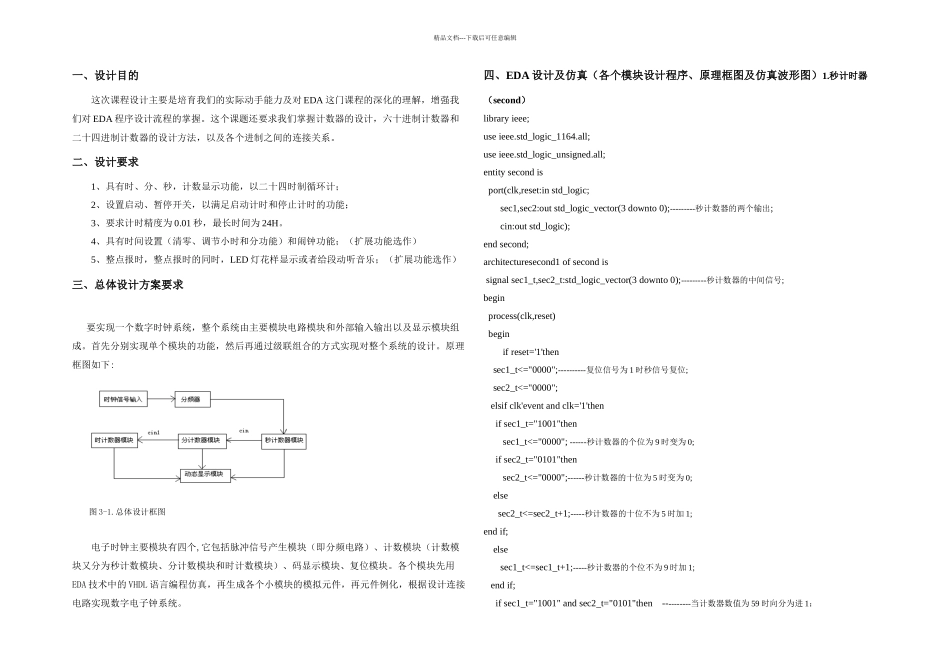

EDA课程设计电子时钟_第2页
2/10

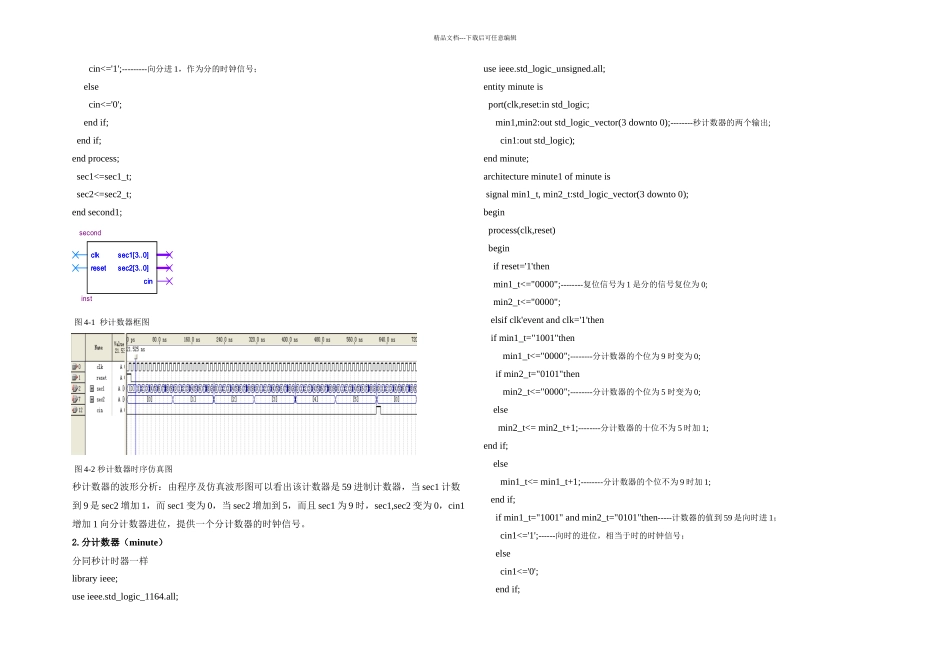

EDA课程设计电子时钟_第3页
3/10
精品文档---下载后可任意编辑课题:电子时钟系别: 电气与电子工程系专业: 电子信息工程姓名:学号:指导老师:河南城建学院2024 年 6 月日成绩评定·一、指导老师评语(根据学生设计报告质量、答辩情况及其平常表现综合评定)。二、课程设计评分成绩:2024 年 6 月 日目录一、设计目的 1二、设计要求 2三、总体设计方案要求 21、设计的总体原理 22、设计内容......................................................................................................1四、EDA 设计与仿真...................................................................................................21、秒计时器模块..............................................................................................22、分计数器模块..............................................................................................43、时计数器模块..............................................................................................64、分频器模块..................................................................................................85、扫描电路模块..............................................................................................96、译码显示器模块 217、系统设计 23五、硬件实现 261、硬件实现步骤 262、硬件实现结果 26六、设计总结 28七、参考文献 28八、设计生成的电路总图 28精品文档---下载后可任意编辑一、设计目的这次课程设计主要是培育我们的实际动手能力及对 EDA 这门课程的深化的理解,增强我们对 EDA 程序设计流程的掌握。这个课题还要求我们掌握计数器的设计,六十进制计数器和二十四进制计数器的设计方法,以及各个进制之间的连接关系。二、设计要求1、具有时、分、秒,计数显示功能,以二十四时制循环计;2、设置启动、暂停开关,以满足启动计时和停止计时的功能;3、要求计时精度为 0.01 秒,最长时间为 24H。4、具有时间设置(清零、调节小时和分功能)和闹钟功能;(扩展功能选作)5、整点报时,整点报时的同时,LED 灯花样显示或者给段动听音乐;(扩展功能选作)三、总体设计方案要求要实现一个数字时钟系统,整个系统由主要模块电路模块和外部输入输出以及显示模块组成。首先分别实现单个模块的功能,然后再通过级联组合的方式实现...
