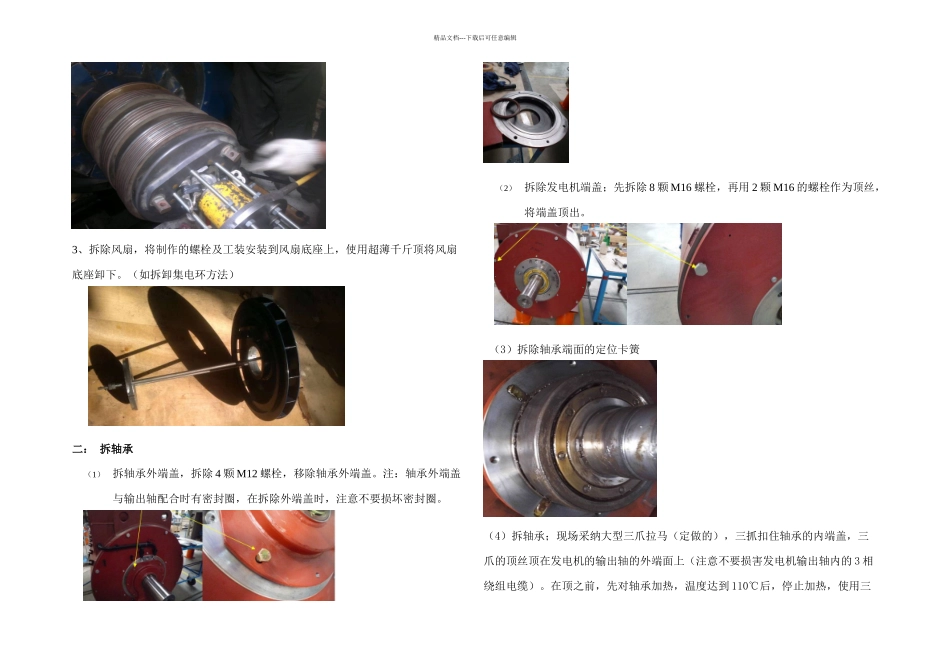

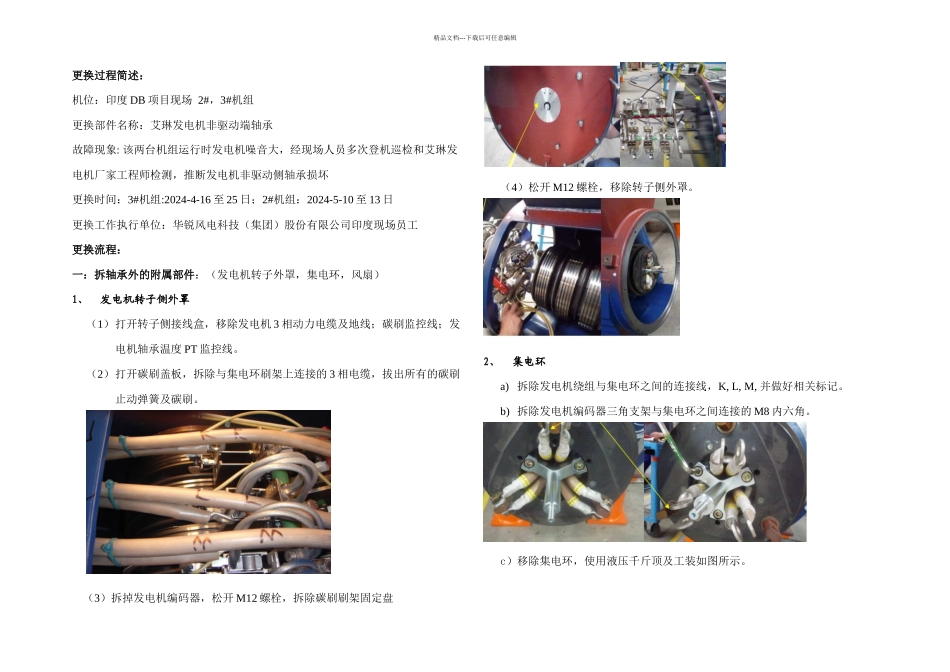

精品文档---下载后可任意编辑更换过程简述:机位:印度 DB 项目现场 2#,3#机组更换部件名称:艾琳发电机非驱动端轴承故障现象: 该两台机组运行时发电机噪音大,经现场人员多次登机巡检和艾琳发电机厂家工程师检测,推断发电机非驱动侧轴承损坏更换时间:3#机组:2024-4-16 至 25 日;2#机组:2024-5-10 至 13 日更换工作执行单位:华锐风电科技(集团)股份有限公司印度现场员工更换流程:一:拆轴承外的附属部件:(发电机转子外罩,集电环,风扇)1、发电机转子侧外罩(1)打开转子侧接线盒,移除发电机 3 相动力电缆及地线;碳刷监控线;发电机轴承温度 PT 监控线。(2)打开碳刷盖板,拆除与集电环刷架上连接的 3 相电缆,拔出所有的碳刷止动弹簧及碳刷。(3)拆掉发电机编码器,松开 M12 螺栓,拆除碳刷刷架固定盘 (4)松开 M12 螺栓,移除转子侧外罩。2、集电环a) 拆除发电机绕组与集电环之间的连接线,K, L, M, 并做好相关标记。b) 拆除发电机编码器三角支架与集电环之间连接的 M8 内六角。c)移除集电环,使用液压千斤顶及工装如图所示。精品文档---下载后可任意编辑3、拆除风扇,将制作的螺栓及工装安装到风扇底座上,使用超薄千斤顶将风扇底座卸下。(如拆卸集电环方法)二: 拆轴承(1) 拆轴承外端盖,拆除 4 颗 M12 螺栓,移除轴承外端盖。注:轴承外端盖与输出轴配合时有密封圈,在拆除外端盖时,注意不要损坏密封圈。(2) 拆除发电机端盖;先拆除 8 颗 M16 螺栓,再用 2 颗 M16 的螺栓作为顶丝,将端盖顶出。 (3)拆除轴承端面的定位卡簧(4)拆轴承;现场采纳大型三爪拉马(定做的),三抓扣住轴承的内端盖,三爪的顶丝顶在发电机的输出轴的外端面上(注意不要损害发电机输出轴内的 3 相绕组电缆)。在顶之前,先对轴承加热,温度达到 110℃后,停止加热,使用三精品文档---下载后可任意编辑爪拉马,将轴承取出。三:安装轴承及恢复其他部件顺序为拆卸过程的倒序,但安装部件的程序会有所不同。装之前先将轴承内端盖废油清理,并添加新油脂。对新轴承内的滚珠必须添加适当的油脂,以防轴承滚珠干摩擦。1、首先是装新轴承,在装之前首先要对轴承内圈进行加热,加热至 110℃左右,可以进行安装。(现场用的是喷灯进行加热,加热时间大概为 20-30 分钟。)2、然后将卡簧安装好,确保卡簧安装到位观察其是否能转动。3、装发电机端盖时应尤其注意,因为端盖内圈是和轴承外圈配合...
