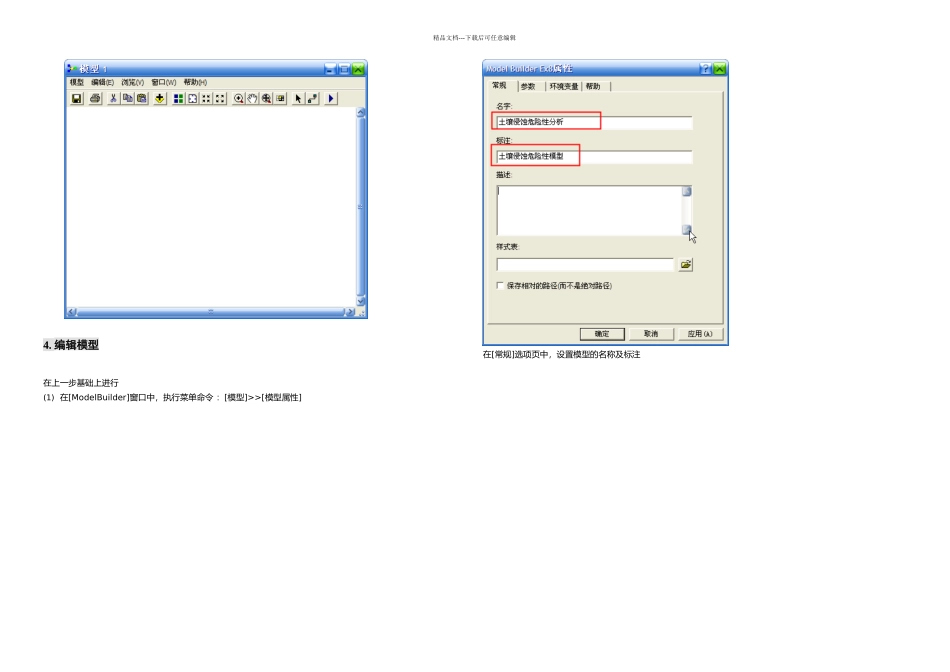

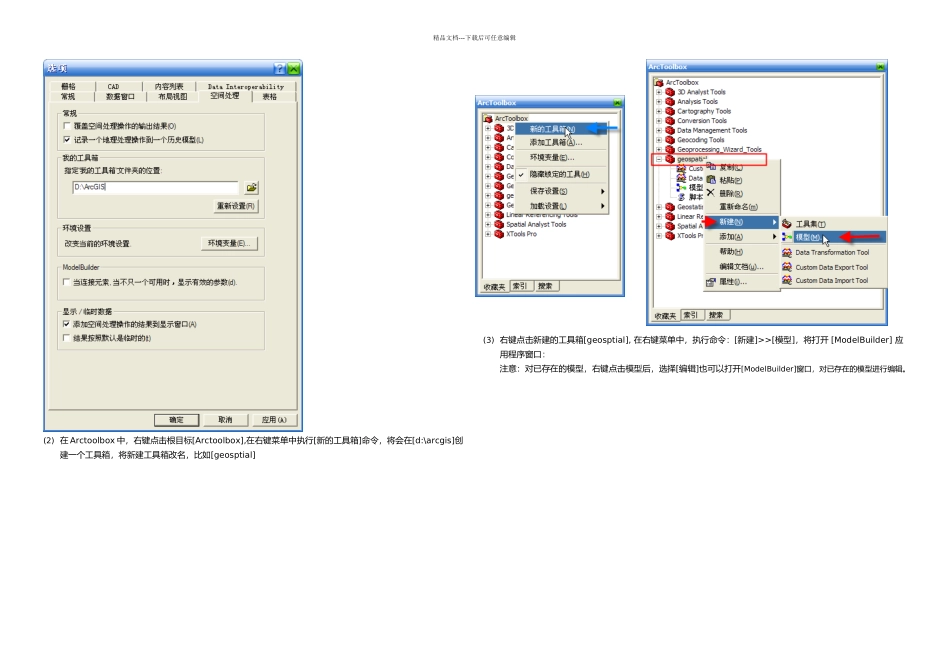

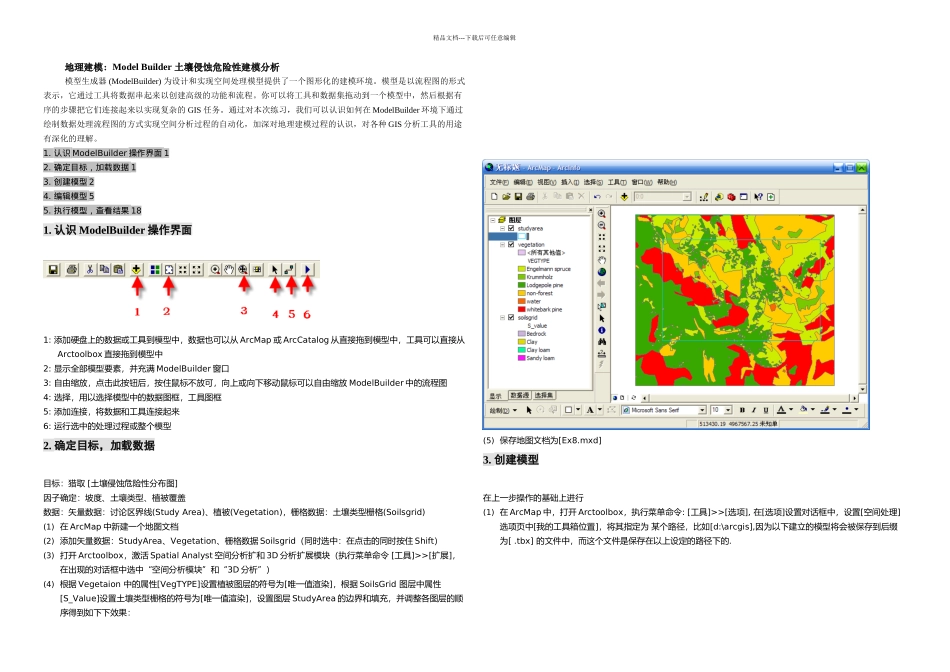

精品文档---下载后可任意编辑地理建模:Model Builder 土壤侵蚀危险性建模分析 模型生成器 (ModelBuilder) 为设计和实现空间处理模型提供了一个图形化的建模环境。模型是以流程图的形式表示,它通过工具将数据串起来以创建高级的功能和流程。你可以将工具和数据集拖动到一个模型中,然后根据有 序的步骤把它们连接起来以实现复杂的 GIS 任务。通过对本次练习,我们可以认识如何在 ModelBuilder 环境下通过绘制数据处理流程图的方式实现空间分析过程的自动化,加深对地理建模过程的认识,对各种 GIS 分析工具的用途有深化的理解。1. 认识 ModelBuilder 操作界面 12. 确定目标,加载数据 13. 创建模型 24. 编辑模型 55. 执行模型,查看结果 181. 认识 ModelBuilder 操作界面1: 添加硬盘上的数据或工具到模型中,数据也可以从 ArcMap 或 ArcCatalog 从直接拖到模型中,工具可以直接从Arctoolbox 直接拖到模型中2: 显示全部模型要素,并充满 ModelBuilder 窗口3: 自由缩放,点击此按钮后,按住鼠标不放可,向上或向下移动鼠标可以自由缩放 ModelBuilder 中的流程图4: 选择,用以选择模型中的数据图框,工具图框5: 添加连接,将数据和工具连接起来6: 运行选中的处理过程或整个模型2. 确定目标,加载数据目标:猎取 [土壤侵蚀危险性分布图]因子确定:坡度、土壤类型、植被覆盖数据:矢量数据:讨论区界线(Study Area)、植被(Vegetation),栅格数据:土壤类型栅格(Soilsgrid)(1) 在 ArcMap 中新建一个地图文档(2) 添加矢量数据:StudyArea、Vegetation、栅格数据 Soilsgrid(同时选中:在点击的同时按住 Shift)(3) 打开 Arctoolbox,激活 Spatial Analyst 空间分析扩和 3D 分析扩展模块(执行菜单命令 [工具]>>[扩展],在出现的对话框中选中“空间分析模块”和“3D 分析”)(4) 根据 Vegetaion 中的属性[VegTYPE]设置植被图层的符号为[唯一值渲染],根据 SoilsGrid 图层中属性[S_Value]设置土壤类型栅格的符号为[唯一值渲染],设置图层 StudyArea 的边界和填充,并调整各图层的顺序得到如下下效果:(5) 保存地图文档为[Ex8.mxd]3. 创建模型在上一步操作的基础上进行(1) 在 ArcMap 中,打开 Arctoolbox,执行菜单命令: [工具]>>[选项], 在[选项]设置对话框中,设置[空间处理]选项页中[我的工具箱位置],将其指定为 某个路径,比如[d:\arcgis],因为以下建立的模型将会被保存...
