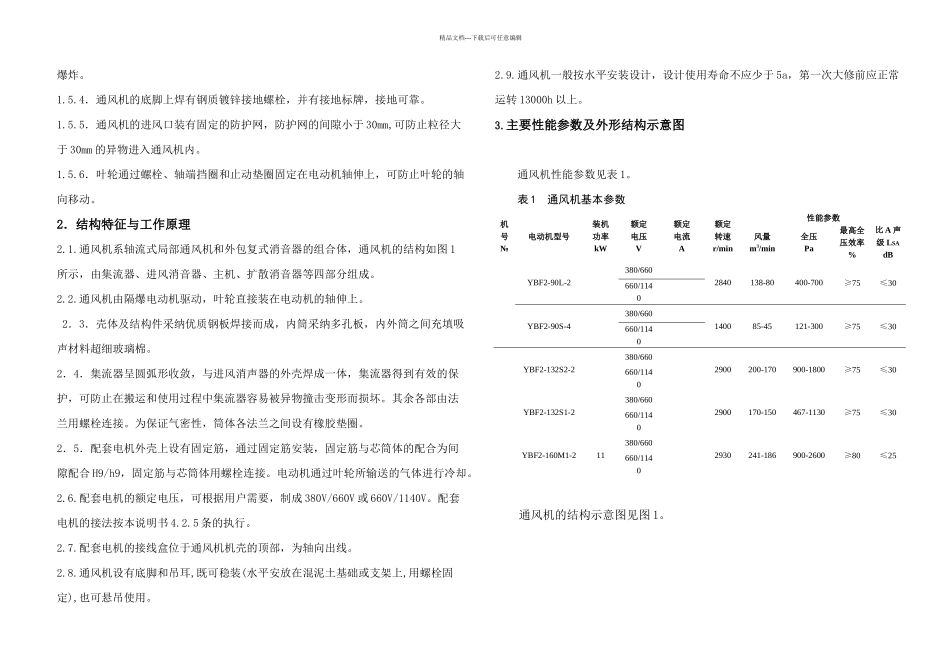

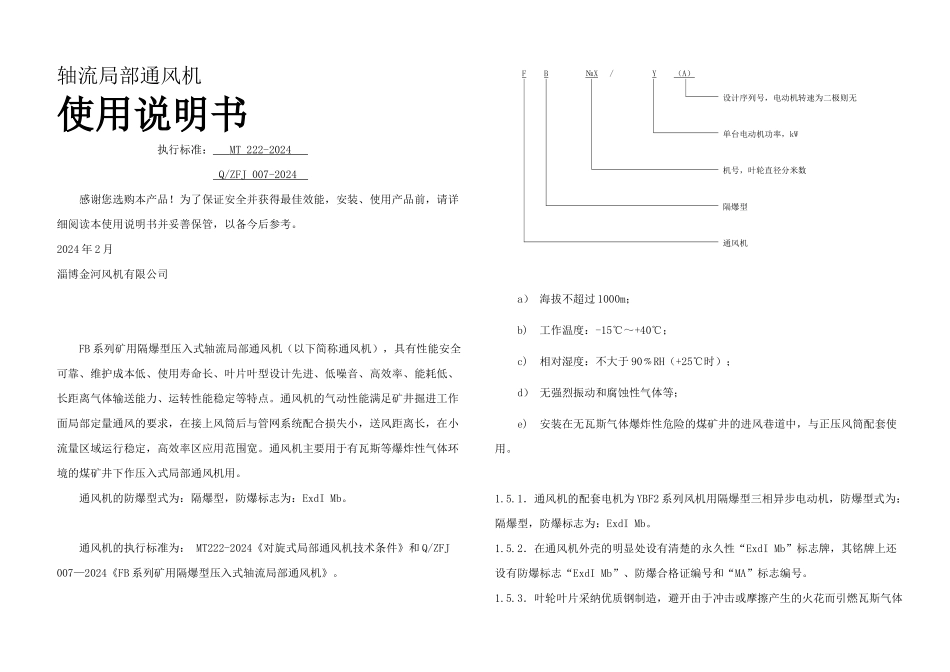

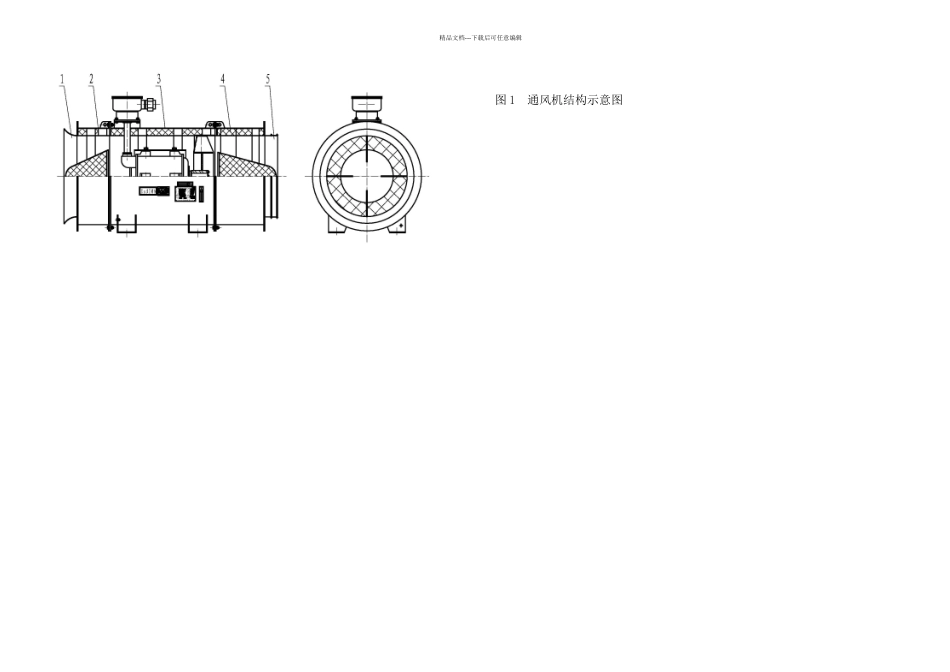

轴流局部通风机使用说明书执行标准： MT 222-2024 Q/ZFJ 007-2024 感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。2024 年 2 月 淄博金河风机有限公司FB 系列矿用隔爆型压入式轴流局部通风机（以下简称通风机），具有性能安全可靠、维护成本低、使用寿命长、叶片叶型设计先进、低噪音、高效率、能耗低、长距离气体输送能力、运转性能稳定等特点。通风机的气动性能满足矿井掘进工作面局部定量通风的要求，在接上风筒后与管网系统配合损失小，送风距离长，在小流量区域运行稳定，高效率区应用范围宽。通风机主要用于有瓦斯等爆炸性气体环境的煤矿井下作压入式局部通风机用。通风机的防爆型式为：隔爆型，防爆标志为：ExdI Mb。通风机的执行标准为： MT222-2024《对旋式局部通风机技术条件》和 Q/ZFJ 007—2024《FB 系列矿用隔爆型压入式轴流局部通风机》。FB№X/Y（ A ） 设计序列号，电动机转速为二极则无单台电动机功率，kW机号，叶轮直径分米数隔爆型通风机a） 海拔不超过 1000m；b) 工作温度：-15℃～+40℃；c) 相对湿度：不大于 90﹪RH（+25℃时）；d） 无强烈振动和腐蚀性气体等；e) 安装在无瓦斯气体爆炸性危险的煤矿井的进风巷道中，与正压风筒配套使用。1.5.1．通风机的配套电机为 YBF2 系列风机用隔爆型三相异步电动机，防爆型式为：隔爆型，防爆标志为：ExdI Mb。1.5.2．在通风机外壳的明显处设有清楚的永久性“ExdI Mb”标志牌，其铭牌上还设有防爆标志“ExdI Mb”、防爆合格证编号和“MA”标志编号。1.5.3．叶轮叶片采纳优质钢制造，避开由于冲击或摩擦产生的火花而引燃瓦斯气体精品文档---下载后可任意编辑爆炸。1.5.4．通风机的底脚上焊有钢质镀锌接地螺栓，并有接地标牌，接地可靠。1.5.5．通风机的进风口装有固定的防护网，防护网的间隙小于 30mm,可防止粒径大于 30mm 的异物进入通风机内。1.5.6．叶轮通过螺栓、轴端挡圈和止动垫圈固定在电动机轴伸上，可防止叶轮的轴向移动。2．结构特征与工作原理2.1.通风机系轴流式局部通风机和外包复式消音器的组合体，通风机的结构如图 1所示，由集流器、进风消音器、主机、扩散消音器等四部分组成。2.2.通风机由隔爆电动机驱动，叶轮直接装在电动机的轴伸上。 2．3．壳体及结构件采纳优质钢板焊接而成，内筒采纳多孔板，内外筒之间充填吸声材料超细玻璃棉。2．4．集流器呈圆弧形收...
