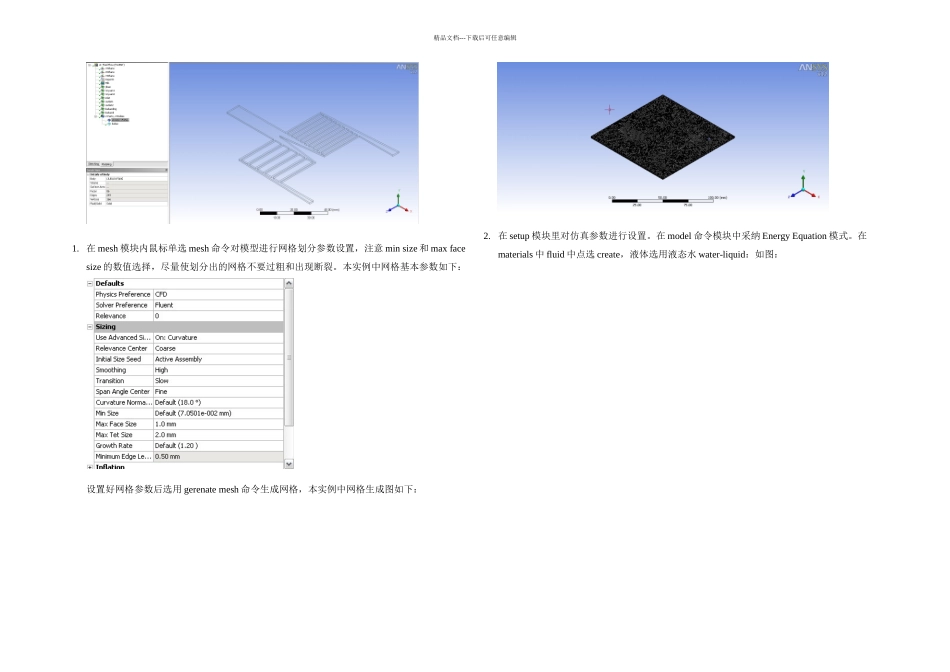

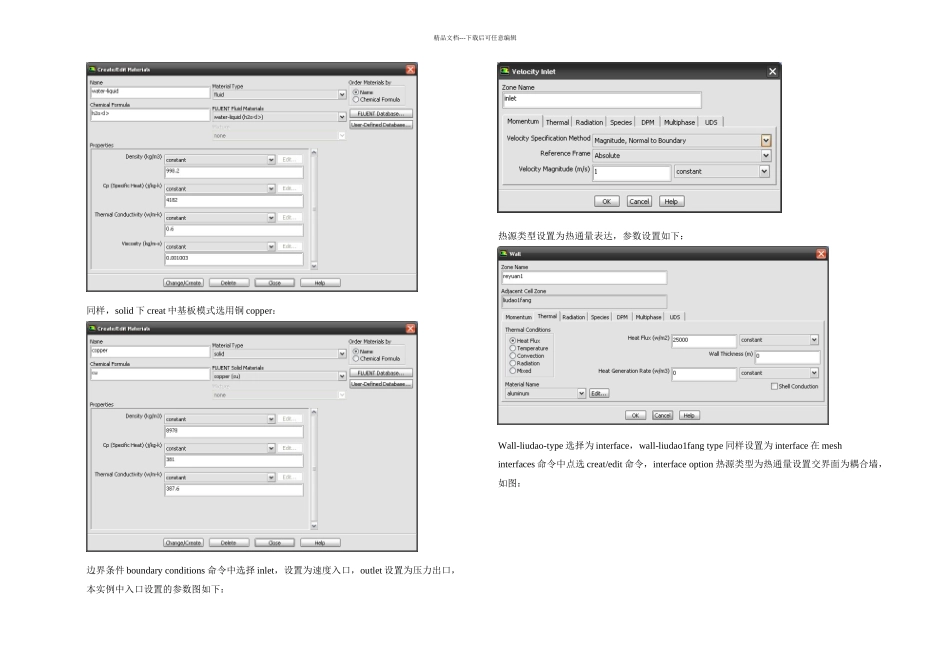

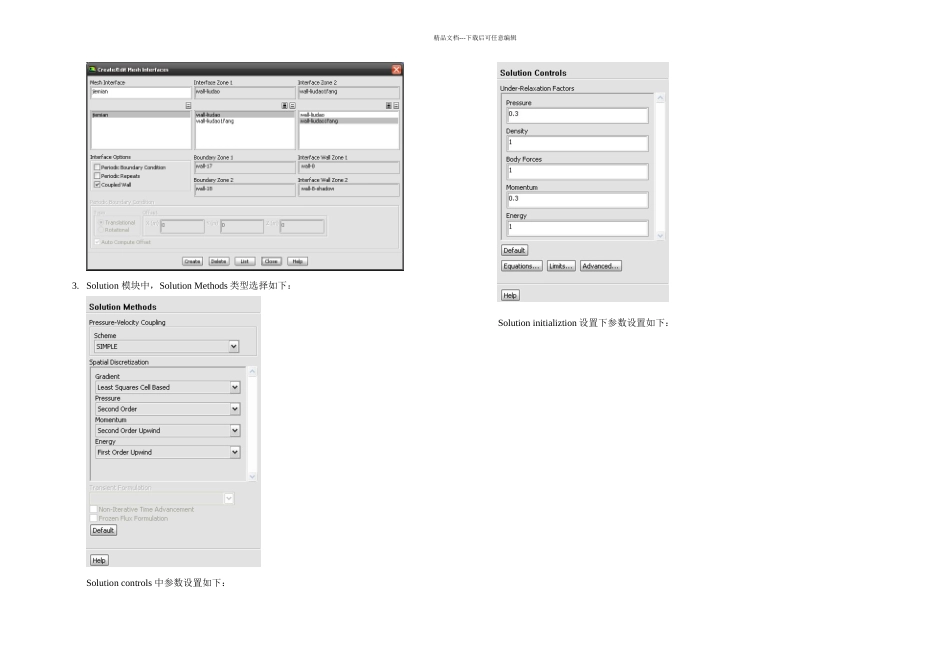

精品文档---下载后可任意编辑1. 在 mesh 模块内鼠标单选 mesh 命令对模型进行网格划分参数设置，注意 min size 和 max face size 的数值选择，尽量使划分出的网格不要过粗和出现断裂。本实例中网格基本参数如下：设置好网格参数后选用 gerenate mesh 命令生成网格，本实例中网格生成图如下：2. 在 setup 模块里对仿真参数进行设置。在 model 命令模块中采纳 Energy Equation 模式。在materials 中 fluid 中点选 create，液体选用液态水 water-liquid：如图：精品文档---下载后可任意编辑同样，solid 下 creat 中基板模式选用铜 copper：边界条件 boundary conditions 命令中选择 inlet，设置为速度入口，outlet 设置为压力出口，本实例中入口设置的参数图如下：热源类型设置为热通量表达，参数设置如下：Wall-liudao-type 选择为 interface，wall-liudao1fang type 同样设置为 interface 在 mesh interfaces 命令中点选 creat/edit 命令，interface option 热源类型为热通量设置交界面为耦合墙，如图：精品文档---下载后可任意编辑3. Solution 模块中，Solution Methods 类型选择如下：Solution controls 中参数设置如下：Solution initializtion 设置下参数设置如下：精品文档---下载后可任意编辑Run calculation 设置下迭代次数设置 100 次，点击 calculate 开始进行计算：经过计算后结果收敛，在 result 模块中选用 contour 命令可以设置需要观察的面相应的物理数值，设置如图：进行简单的后处理，既可以得到结果图：精品文档---下载后可任意编辑选用 tool 命令下的其他指令可以看到不同的结果图，如线图和表格等。
