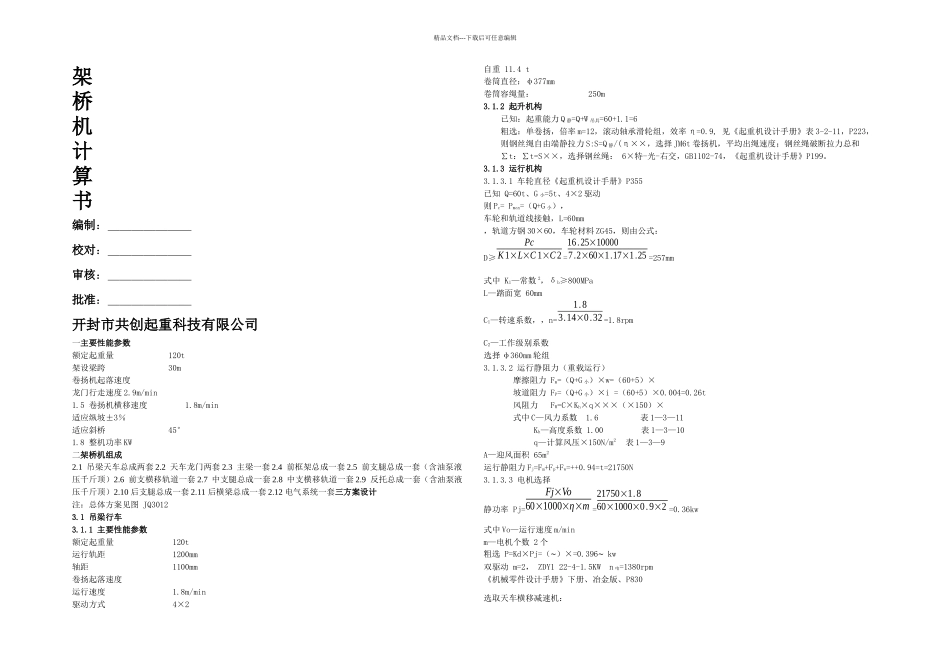

GCQJ架桥机计算书

精品文档---下载后可任意编辑架桥机计算书编制：＿＿＿＿＿＿＿校对：＿＿＿＿＿＿＿审核：＿＿＿＿＿＿＿批准：＿＿＿＿＿＿＿开封市共创起重科技有限公司一主要性能参数额定起重量 120t架设梁跨 30m卷扬机起落速度龙门行走速度 2.9m/min1.5 卷扬机横移速度 1.8m/min适应纵坡±3％适应斜桥 45°1.8 整机功率 KW二架桥机组成2.1 吊梁天车总成两套 2.2 天车龙门两套 2.3 主梁一套 2.4 前框架总成一套 2.5 前支腿总成一套（含油泵液压千斤顶）2.6 前支横移轨道一套 2.7 中支腿总成一套 2.8 中支横移轨道一套 2.9 反托总成一套（含油泵液压千斤顶）2.10 后支腿总成一套 2.11 后横梁总成一套 2.12 电气系统一套三方案设计注：总体方案见图 JQ30123.1 吊梁行车3.1.1 主要性能参数额定起重量 120t运行轨距 1200mm轴距 1100mm卷扬起落速度运行速度 1.8m/min驱动方式 4×2自重 11.4 t卷筒直径：φ377mm卷筒容绳量： 250m3.1.2 起升机构已知：起重能力 Q 静=Q+W 吊具=60+1.1=6粗选：单卷扬，倍率 m=12，滚动轴承滑轮组，效率 η=0.9, 见《起重机设计手册》表 3-2-11，P223，则钢丝绳自由端静拉力 S:S=Q 静/(η××，选择 JM6t 卷扬机，平均出绳速度；钢丝绳破断拉力总和∑t：∑t=S××，选择钢丝绳： 6×特-光-右交，GB1102-74，《起重机设计手册》P199。3.1.3 运行机构3.1.3.1 车轮直径《起重机设计手册》P355已知 Q=60t、G 小=5t、4×2 驱动则 Pc= Pmax=（Q+G 小），车轮和轨道线接触，L=60mm，轨道方钢 30×60，车轮材料 ZG45，则由公式：D≥PcK1×L×C1×C2 =16.25×100007.2×60×1.17×1.25 =257mm式中 K1—常数 2，δb≥800MPaL—踏面宽 60mmC1—转速系数，，n=1.83.14×0.32 =1.8rpmC2—工作级别系数选择 φ360mm 轮组3.1.3.2 运行静阻力（重载运行）摩擦阻力 Fm=（Q+G 小）×w=（60+5）×坡道阻力 FP=（Q+G 小）×i =（60+5）×0.004=0.26t 风阻力 FW=C×Kh×q×××（×150）×式中 C—风力系数 1.6 表 1—3—11Kh—高度系数 1.00 表 1—3—10q—计算风压×150N/m2 表 1—3—9A—迎风面积 65m2运行静阻力 Fj=Fm+Fp+Fw=++0.94=t=21750N3.1.3.3 电机选择静功率 Pj=Fj×Vo60×1000×η×m =21750×1.860×1000×0.9×2 =0.36kw式中 Vo—运行速度 m/minm—电机个数 2 个粗选 P=Kd×Pj=（~）×=0.396~ kw双驱动 m=2， ZDY1 22-4-1.5KW n 电...
