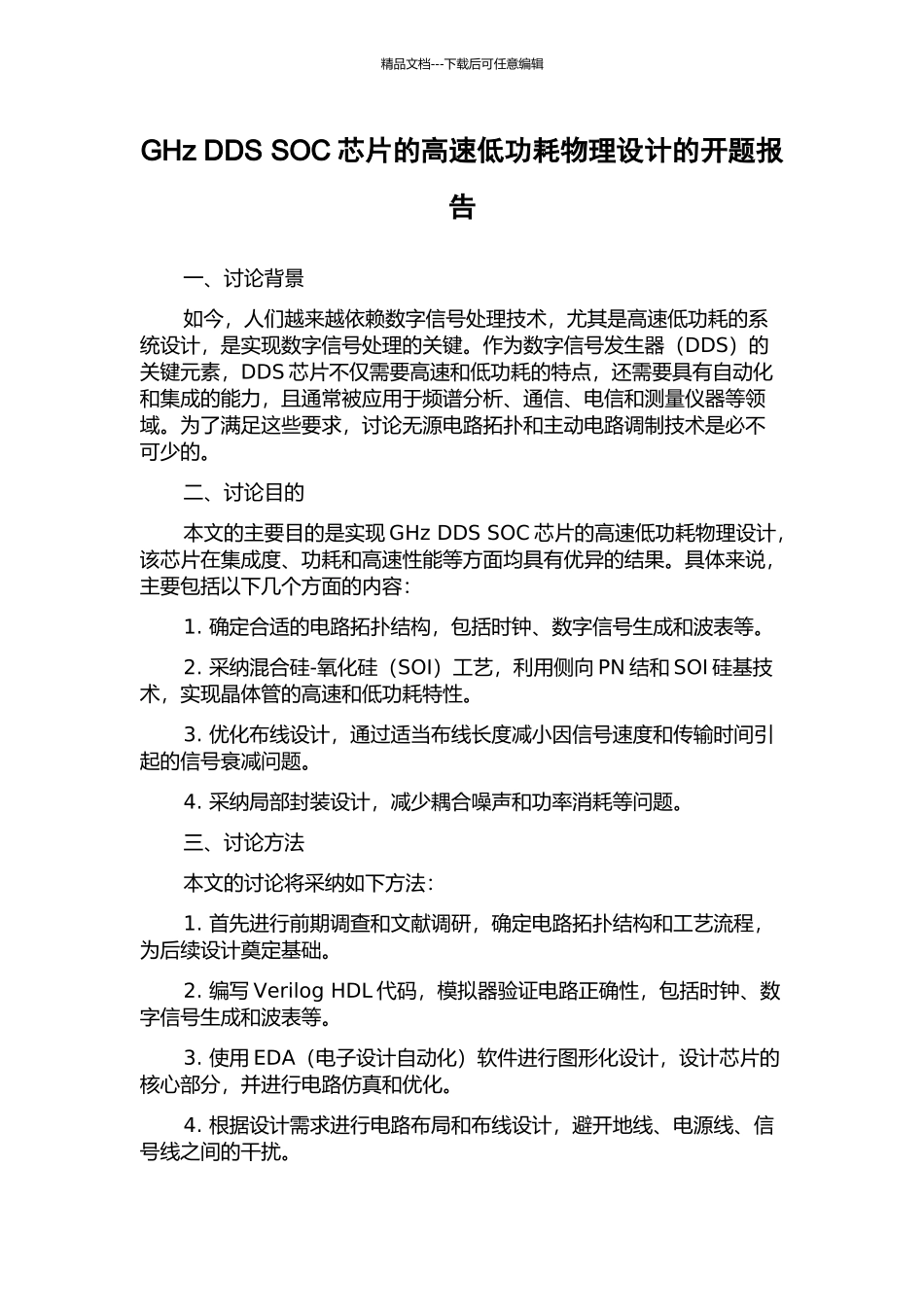

精品文档---下载后可任意编辑GHz DDS SOC 芯片的高速低功耗物理设计的开题报告一、讨论背景如今，人们越来越依赖数字信号处理技术，尤其是高速低功耗的系统设计，是实现数字信号处理的关键。作为数字信号发生器（DDS）的关键元素，DDS 芯片不仅需要高速和低功耗的特点，还需要具有自动化和集成的能力，且通常被应用于频谱分析、通信、电信和测量仪器等领域。为了满足这些要求，讨论无源电路拓扑和主动电路调制技术是必不可少的。二、讨论目的本文的主要目的是实现 GHz DDS SOC 芯片的高速低功耗物理设计，该芯片在集成度、功耗和高速性能等方面均具有优异的结果。具体来说，主要包括以下几个方面的内容：1. 确定合适的电路拓扑结构，包括时钟、数字信号生成和波表等。2. 采纳混合硅-氧化硅（SOI）工艺，利用侧向 PN 结和 SOI 硅基技术，实现晶体管的高速和低功耗特性。3. 优化布线设计，通过适当布线长度减小因信号速度和传输时间引起的信号衰减问题。4. 采纳局部封装设计，减少耦合噪声和功率消耗等问题。三、讨论方法本文的讨论将采纳如下方法：1. 首先进行前期调查和文献调研，确定电路拓扑结构和工艺流程，为后续设计奠定基础。2. 编写 Verilog HDL 代码，模拟器验证电路正确性，包括时钟、数字信号生成和波表等。3. 使用 EDA（电子设计自动化）软件进行图形化设计，设计芯片的核心部分，并进行电路仿真和优化。4. 根据设计需求进行电路布局和布线设计，避开地线、电源线、信号线之间的干扰。精品文档---下载后可任意编辑5. 在硅片上完成电路的物理广场布局和线路布局，进行可行性验证和测试。四、预期结果通过本次讨论，预期可以得到以下成果：1. 高速低功耗的 GHz DDS SOC 芯片，具有自动化和集成的能力。2. 实现合适电路拓扑结构，并采纳混合硅-氧化硅（SOI）工艺。3. 优化布线设计，采纳局部封装设计方案，并减少高速信号传输过程中的衰减问题。4. 完成测试验证，以验证设计的可行性，确保设计的高速性能和低功耗的特点。
