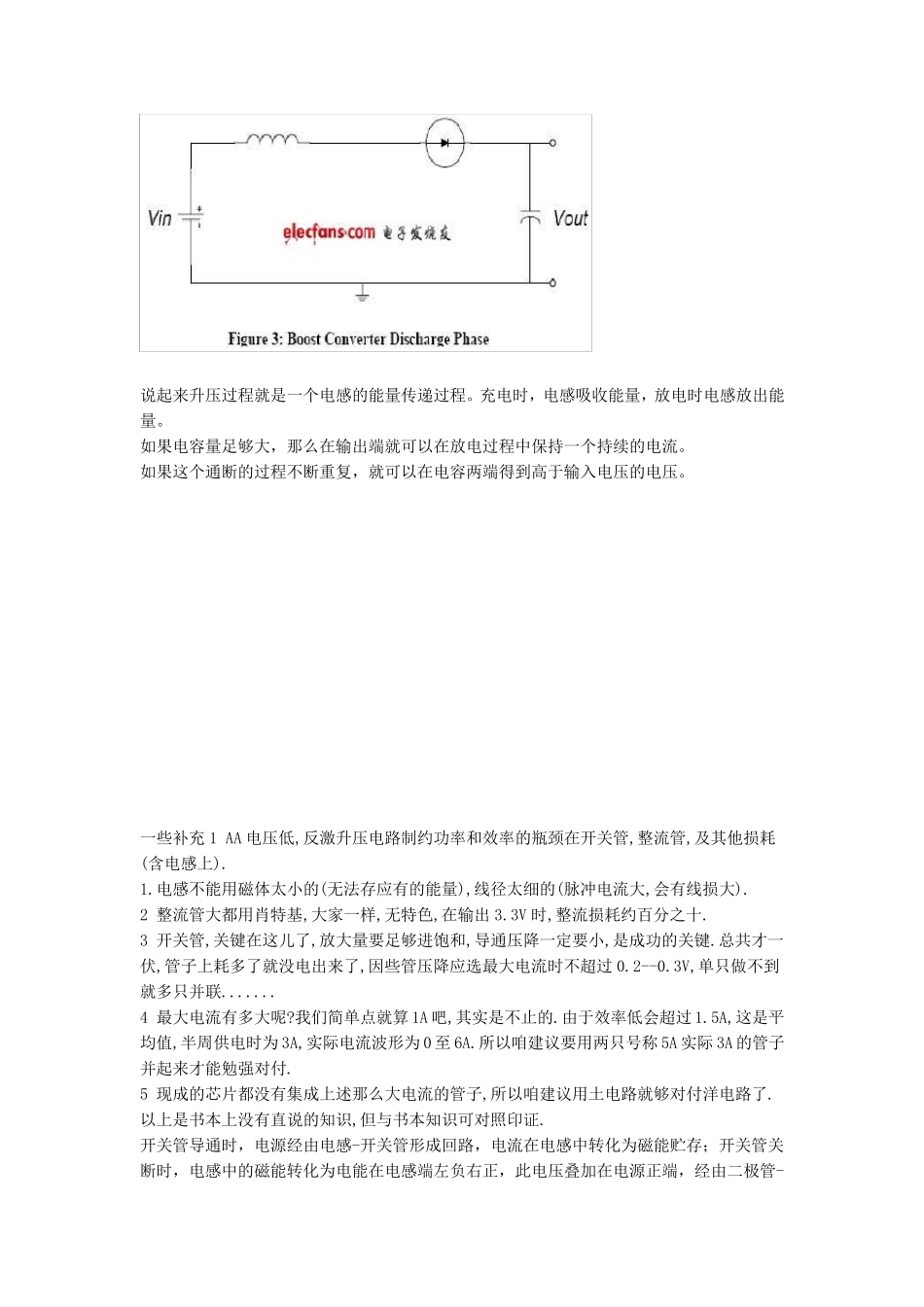

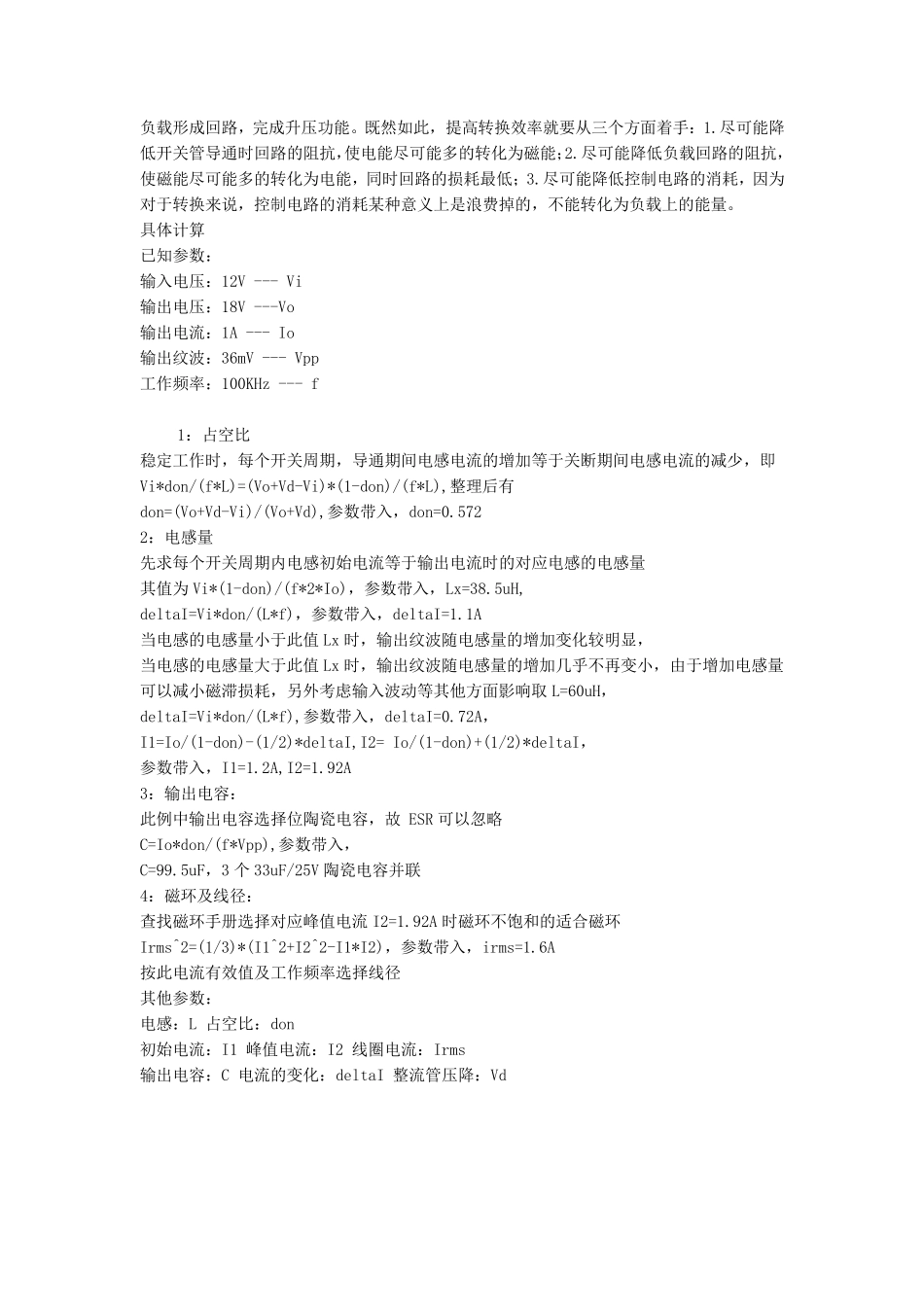

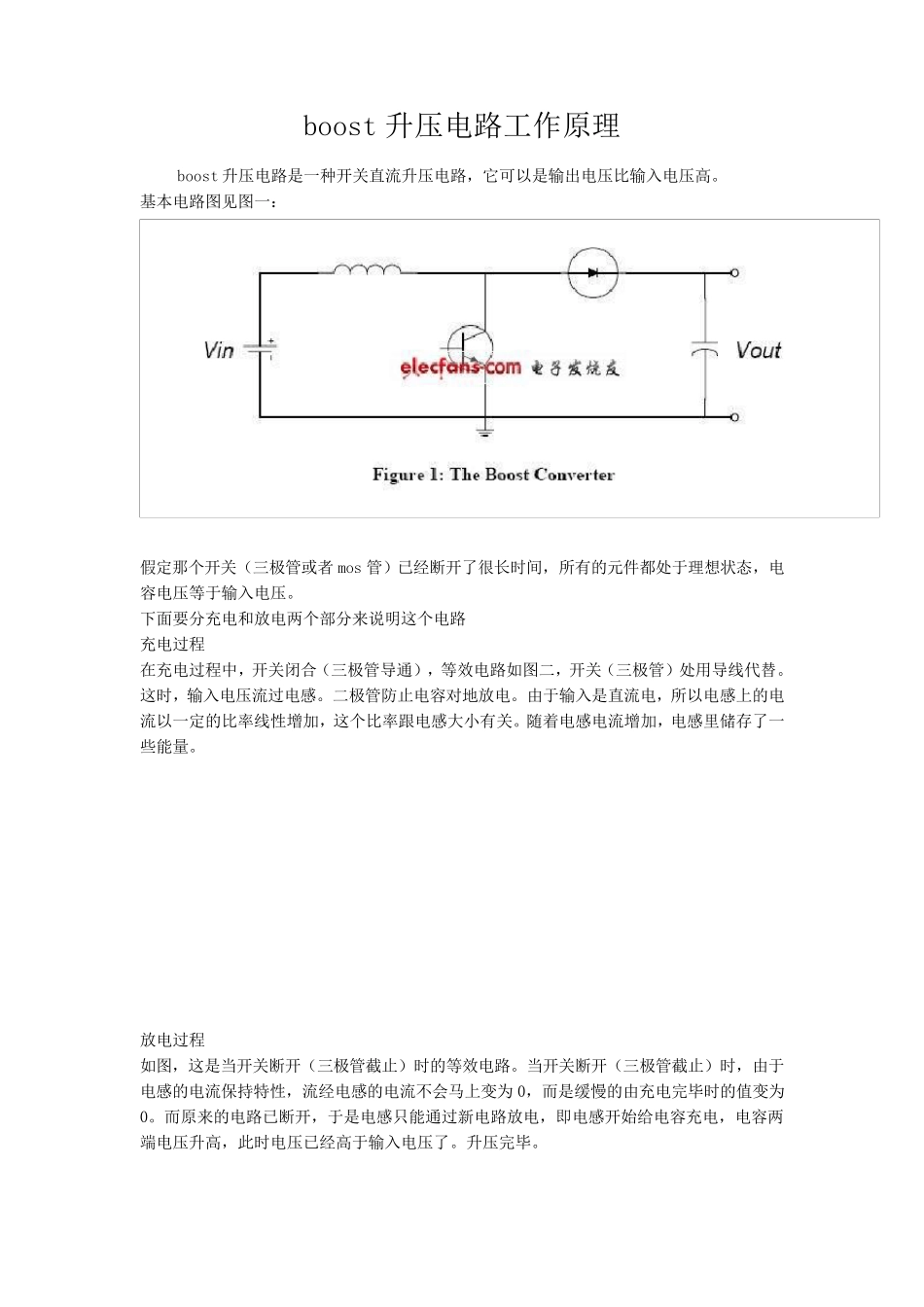

boost 升压电路工作原理 boost 升压电路是一种开关直流升压电路，它可以是输出电压比输入电压高。 基本电路图见图一： 假定那个开关（三极管或者 mos 管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。 下面要分充电和放电两个部分来说明这个电路 充电过程 在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线代替。这时，输入电压流过电感。二极管防止电容对地放电。由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。随着电感电流增加，电感里储存了一些能量。 放电过程 如图，这是当开关断开（三极管截止）时的等效电路。当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为 0，而是缓慢的由充电完毕时的值变为0。而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。升压完毕。 说起来升压过程就是一个电感的能量传递过程。充电时，电感吸收能量，放电时电感放出能量。 如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。 如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。 一些补充 1 AA 电压低,反激升压电路制约功率和效率的瓶颈在开关管,整流管,及其他损耗(含电感上). 1.电感不能用磁体太小的(无法存应有的能量),线径太细的(脉冲电流大,会有线损大). 2 整流管大都用肖特基,大家一样,无特色,在输出 3.3V 时,整流损耗约百分之十. 3 开关管,关键在这儿了,放大量要足够进饱和,导通压降一定要小,是成功的关键.总共才一伏,管子上耗多了就没电出来了,因些管压降应选最大电流时不超过0.2--0.3V,单只做不到就多只并联....... 4 最大电流有多大呢?我们简单点就算1A 吧,其实是不止的.由于效率低会超过1.5A,这是平均值,半周供电时为3A,实际电流波形为0 至6A.所以咱建议要用两只号称 5A 实际3A 的管子并起来才能勉 强 对 付 . 5 现 成的芯 片 都没有集 成上述 那么大电流的管子,所以咱建议用土 电路就够对 付 洋 电路了. 以上是书 本 上没有直 说的知 识 ,但 与 书 本 知 识 可对 照 印 证 . 开关管导通时，电源 经 由电感-开关管形成回 路，电流在电感中转 化 为磁能贮 存； 开关管关断时，电感中的磁能转 化 为电能在电感端左 负 右...
