半导体物理简介 1
半导体材料介绍 半导体的种类 半导体物理简介 半导体的键结与晶格结构 半导体中的导电载子---电子与电洞 产生与复合 带沟与半导体的光电特性 半导体的掺杂 2
半导体之导电行为 移动电流与扩散电流 多出载子的传导行为 1 半导体物理简介 本章是要简介以半导体为基础的近代电子学中的基本概念,包括半导体材 料、基本半导体组件,以及应用
这里仅提供简单且直觉的物理图像,严谨的探 讨与推导公式不在描述的范围内
电子技术的进步造就了我们目前信息计算机产业的发展,更改变了我们日常生 活形态,甚至人类的思考模式、文化活动以及国家间之政治与军事的互动
电子 技术中的主角就是半导体
因此,我们将由半导体材料的种类及特性开始介绍, 并就他的重要导电行为加以讨论,再来介绍最基本的半导体组件---二极管
对于 二极管有了初步了解后,三极体(或称为双极晶体管 BJT)的特性就很容易能够 掌握
场效晶体管(FET)的操作原理和三极体完全不相同,这里会特别介绍在 近代计算机中用得最多的金氧半场效晶体管(MOSFET)
除了基本组件的原理描 述外,对于一些特殊功能的组件,例如发光二极管、二极管雷射、高频晶体管等, 均将略加介绍
最后我们将就集成电路技术的内容及发展做简短的描述,并探讨 他们在现代人类生活中扮演的角色

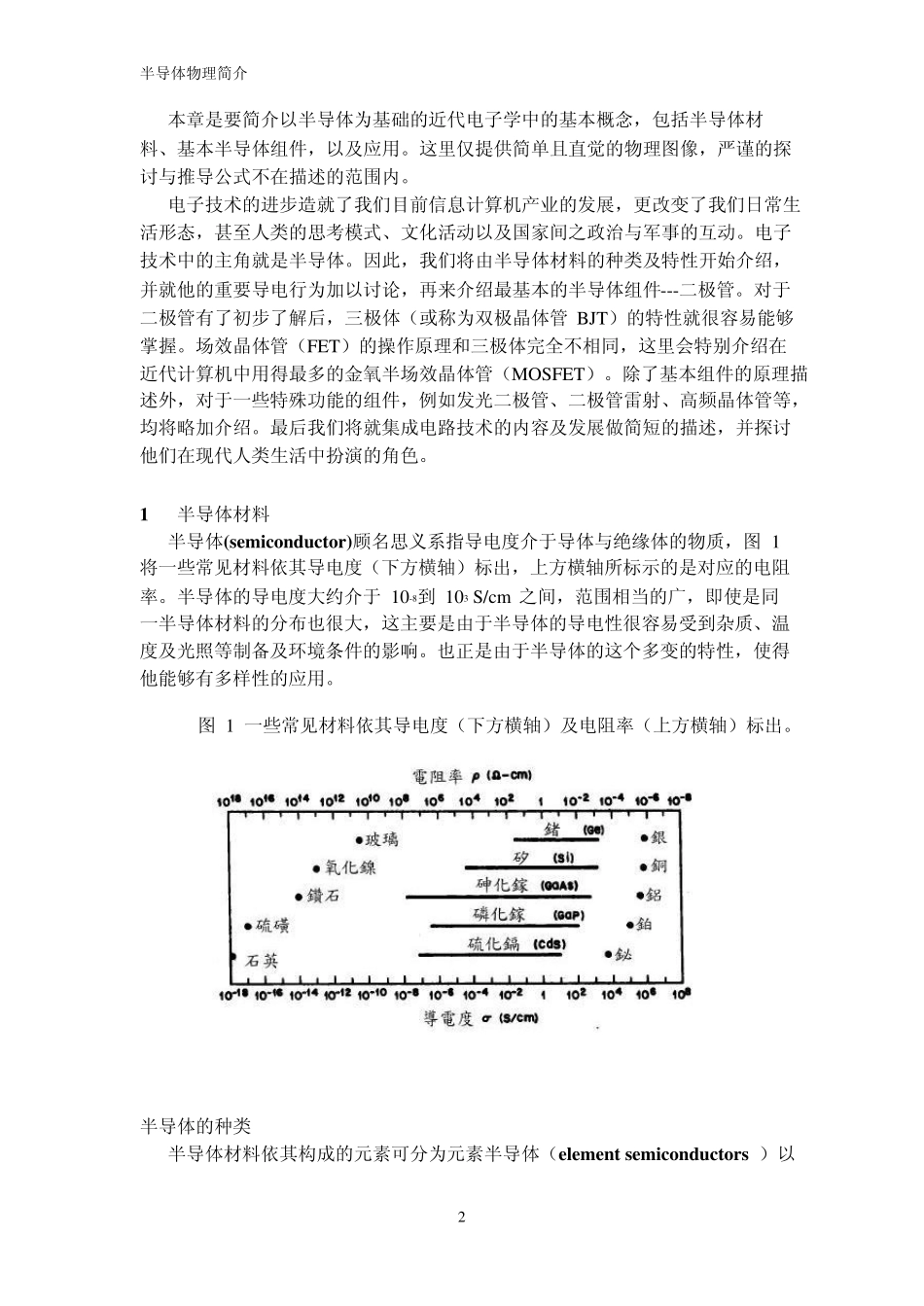

1 半导体材料 半导体(semicondu ctor)顾名思义系指导电度介于导体与绝缘体的物质,图 1 将一些常见材料依其导电度(下方横轴)标出,上方横轴所标示的是对应的电阻 率
半导体的导电度大约介于 10-8到 103 S/cm 之间,范围相当的广,即使是同 一半导体材料的分布也很大,这主要是由于半导体的导电性很容易受到杂质、温 度及光照等制备及环境条件的影响
也正是由于半导体的这个多变的特性,使得 他能够有多样性的应用
图 1 一些常见材料依其导电度(下
