华3AC及AP配置

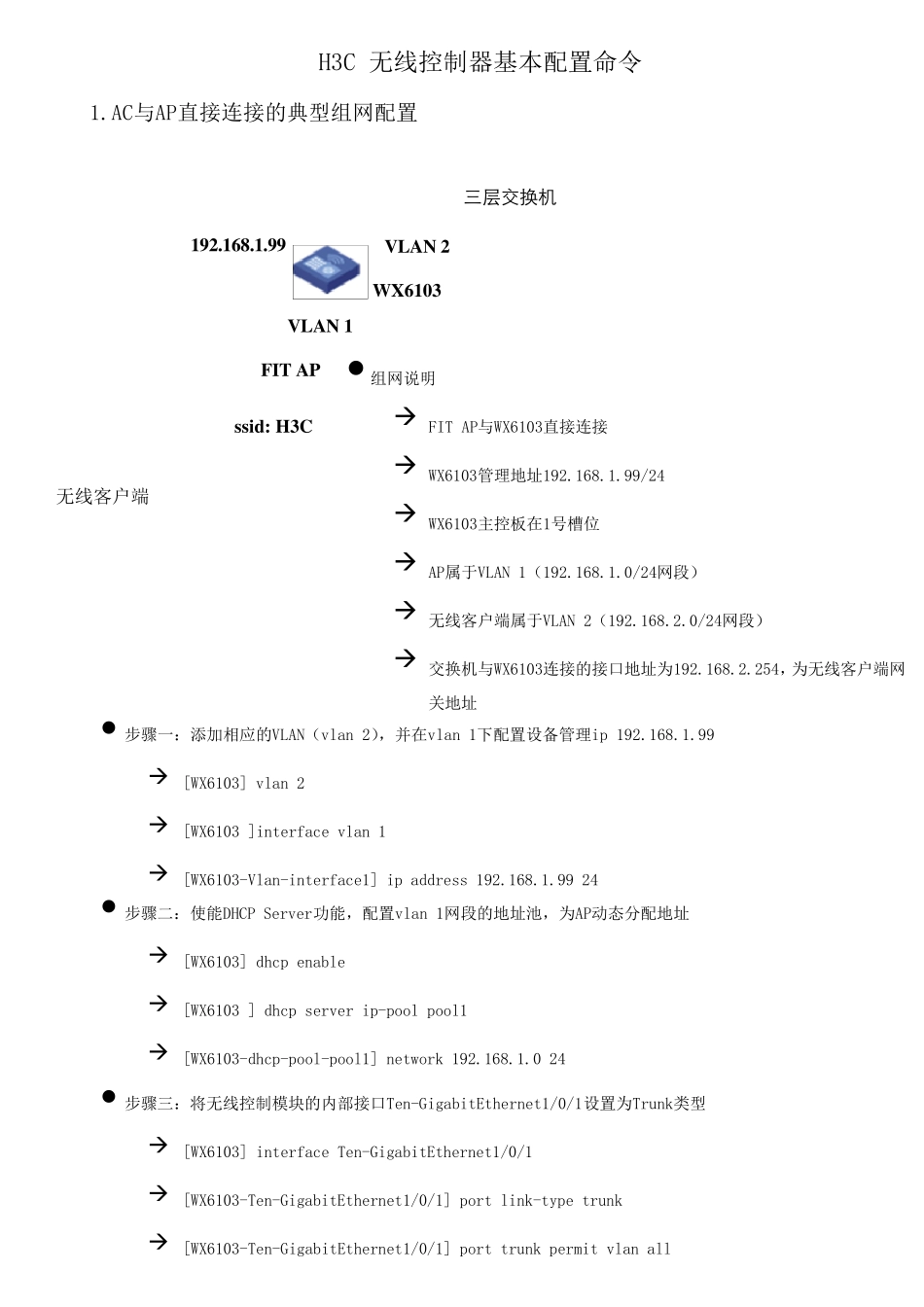

H3C 无线控制器基本配置命令 1.AC与AP直接连接的典型组网配置 无线客户端  组网说明  FIT AP与WX6103直接连接  WX6103管理地址192.168.1.99/24  WX6103主控板在1号槽位  AP属于VLAN 1（192.168.1.0/24网段）  无线客户端属于VLAN 2（192.168.2.0/24网段）  交换机与WX6103连接的接口地址为192.168.2.254，为无线客户端网关地址 WX6103 三层交换机 FIT AP VLAN 1 VLAN 2 192.168.1.99 ssid: H3C  步骤一：添加相应的VLAN（vlan 2），并在vlan 1下配置设备管理ip 192.168.1.99  [WX6103] vlan 2  [WX6103 ]interface vlan 1  [WX6103-Vlan-interface1] ip address 192.168.1.99 24  步骤二：使能DHCP Server功能，配置vlan 1网段的地址池，为AP动态分配地址  [WX6103] dhcp enable  [WX6103 ] dhcp server ip-pool pool1  [WX6103-dhcp-pool-pool1] network 192.168.1.0 24  步骤三：将无线控制模块的内部接口Ten-GigabitEthernet1/0/1设置为Trunk类型  [WX6103] interface Ten-GigabitEthernet1/0/1  [WX6103-Ten-GigabitEthernet1/0/1] port link-type trunk  [WX6103-Ten-GigabitEthernet1/0/1] port trunk permit vlan all  步骤四：配置无线接口WLAN-ESS 1，并指定其属于vlan 2（无线客户端属于vlan 2）  [WX6103] interface WLAN-ESS 1 //建立无线接口，此接口为用户接入接口  [WX6103-WLAN-ESS1] port access vlan 2 //用户属于vlan 2  [WX6103] wlan service-template 1 clear //创建服务模板1 ，认证方式为不认证clear  [WX6103-wlan-st-1] ssid H3C //创建SSID为H3C  [WX6103-wlan-st-1] bind WLAN-ESS 1 //绑定用户接口WLAN-ESS 1  [WX6103-wlan-st-1] client max-count 25 //修改单AP最大用户数为25，默认为64  [WX6103-wlan-st-1] beacon ssid-hide //修改SSID为隐藏模式，默认不开启  [WX6103-wlan-st-1] service-template enable //服务模板生效  步骤五：手动添加AP WA2100，并在射频卡radio 1上绑定已创建的服务模板service-template 1  [WX6103] wlan ap ap1 model WA2100 //创建AP模板，型号为WA2100  [WX6103-wlan-ap-ap1] serial-id 210235A22W0074000123 //输入此AP的序列号  [WX61...
