华为s2000交换机使用手册

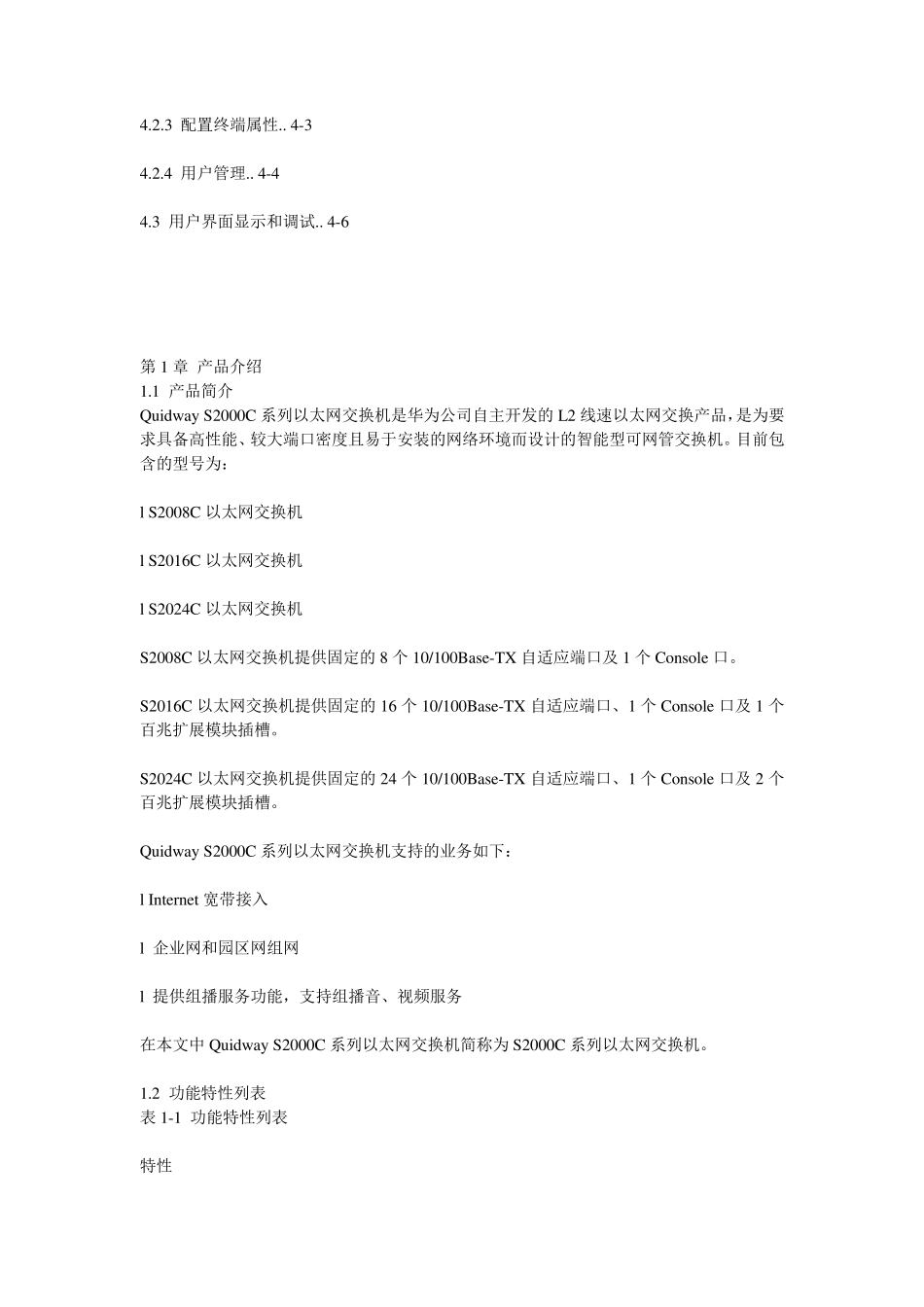

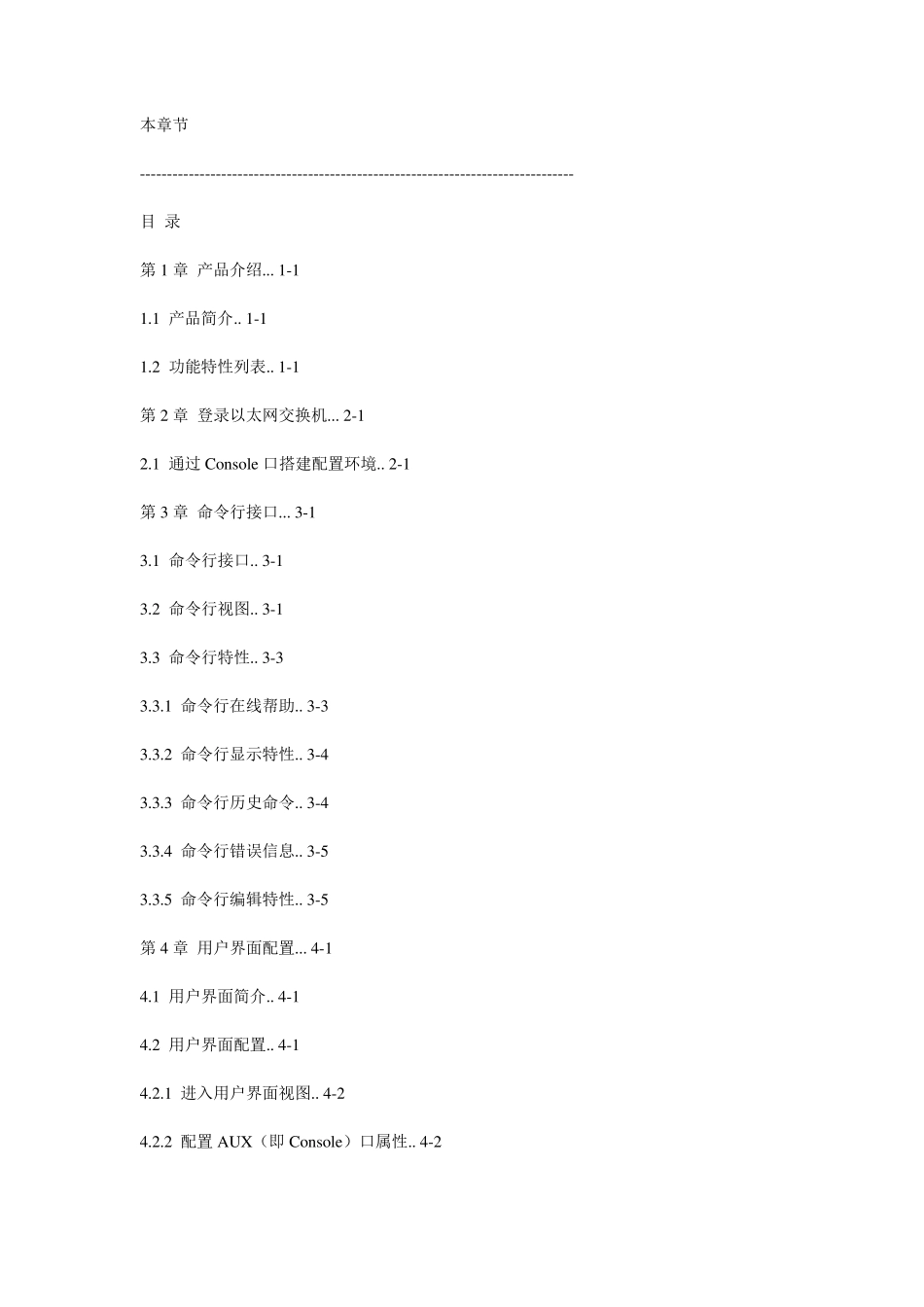

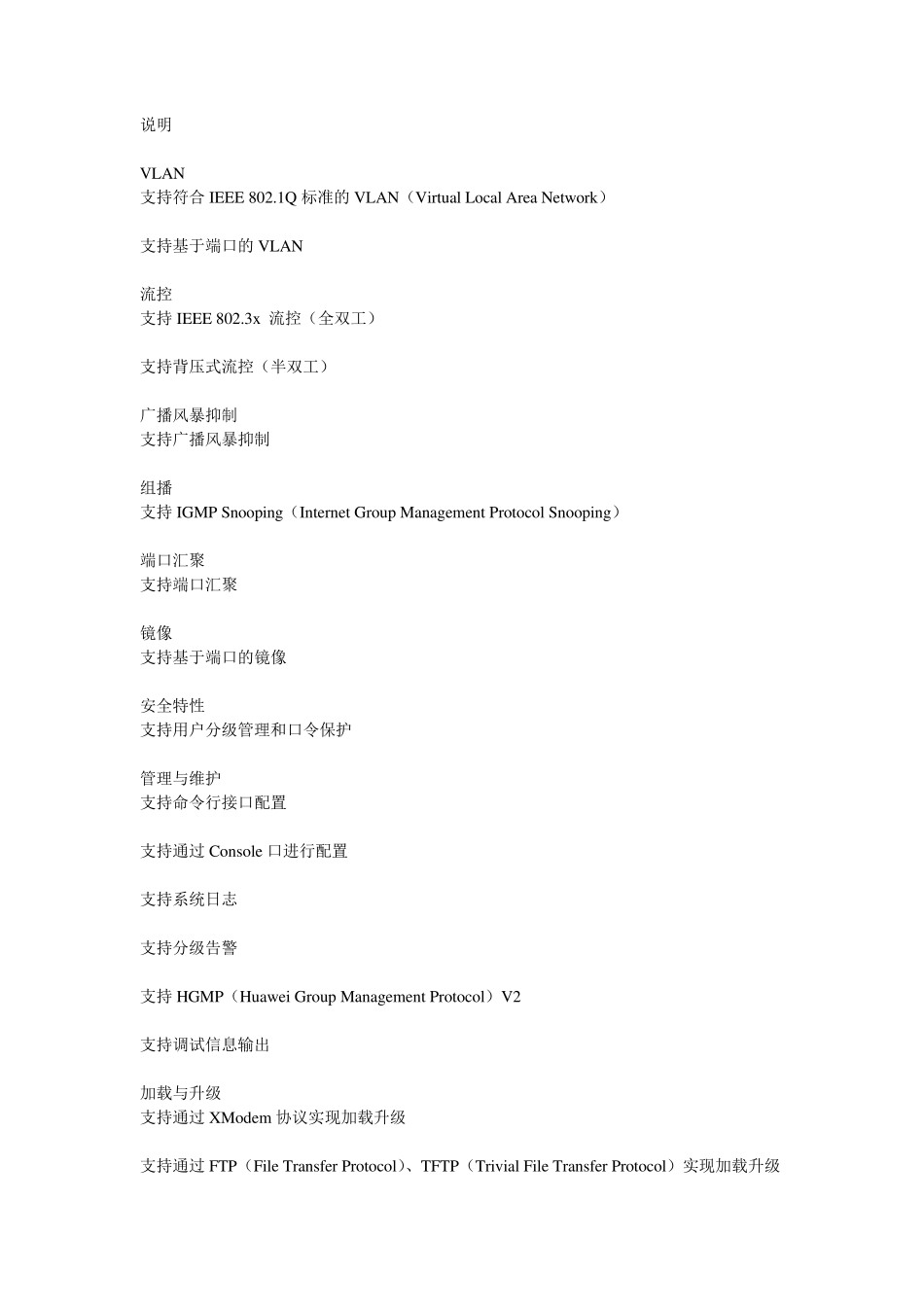

本章节 -------------------------------------------------------------------------------- 目 录 第1 章 产品介绍... 1-1 1.1 产品简介.. 1-1 1.2 功能特性列表.. 1-1 第2 章 登录以太网交换机... 2-1 2.1 通过 Console 口搭建配置环境.. 2-1 第3 章 命令行接口... 3-1 3.1 命令行接口.. 3-1 3.2 命令行视图.. 3-1 3.3 命令行特性.. 3-3 3.3.1 命令行在线帮助.. 3-3 3.3.2 命令行显示特性.. 3-4 3.3.3 命令行历史命令.. 3-4 3.3.4 命令行错误信息.. 3-5 3.3.5 命令行编辑特性.. 3-5 第4 章 用户界面配置... 4-1 4.1 用户界面简介.. 4-1 4.2 用户界面配置.. 4-1 4.2.1 进入用户界面视图.. 4-2 4.2.2 配置 AUX（即 Console）口属性.. 4-2 4.2.3 配置终端属性.. 4-3 4.2.4 用户管理.. 4-4 4.3 用户界面显示和调试.. 4-6 第1 章 产品介绍 1.1 产品简介 Quidway S2000C 系列以太网交换机是华为公司自主开发的L2 线速以太网交换产品，是为要求具备高性能、较大端口密度且易于安装的网络环境而设计的智能型可网管交换机。目前包含的型号为： l S2008C 以太网交换机 l S2016C 以太网交换机 l S2024C 以太网交换机 S2008C 以太网交换机提供固定的8 个 10/100Base-TX 自适应端口及 1 个 Console 口。 S2016C 以太网交换机提供固定的16 个 10/100Base-TX 自适应端口、1 个 Console 口及 1 个百兆扩展模块插槽。 S2024C 以太网交换机提供固定的24 个 10/100Base-TX 自适应端口、1 个 Console 口及 2 个百兆扩展模块插槽。 Quidway S2000C 系列以太网交换机支持的业务如下： l Internet 宽带接入 l 企业网和园区网组网 l 提供组播服务功能，支持组播音、视频服务 在本文中 Quidway S2000C 系列以太网交换机简称为S2000C 系列以太网交换机。 1.2 功能特性列表 表 1-1 功能特性列表 特性 说明 VLAN 支持符合IEEE 802.1Q 标准的VLAN（Virtual Local Area Network） 支持基于端口的VLAN 流控 支持IEEE 802.3x 流控（全双工） 支持背压式流控（半双工） 广播风暴抑制 支持广播风暴抑制 组播 支持IGMP Snooping（Internet Group Management Protocol Snooping） 端口汇聚 支持端口汇聚 镜像 支持基于端口的镜像 安全特性 支持用户分级管理和口令保护 管理与维护 支持命令行接...
