华为业务数据配置指导

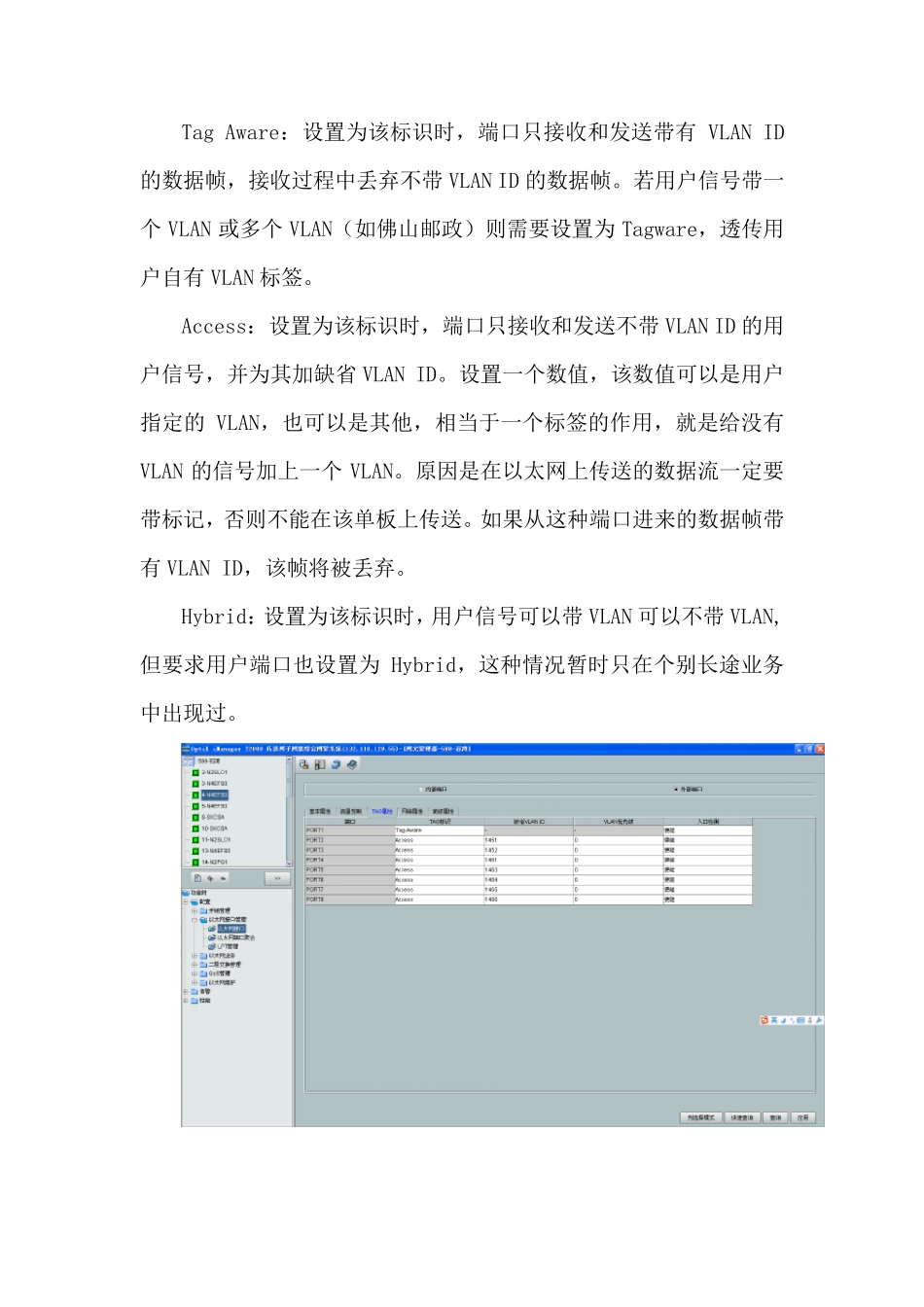

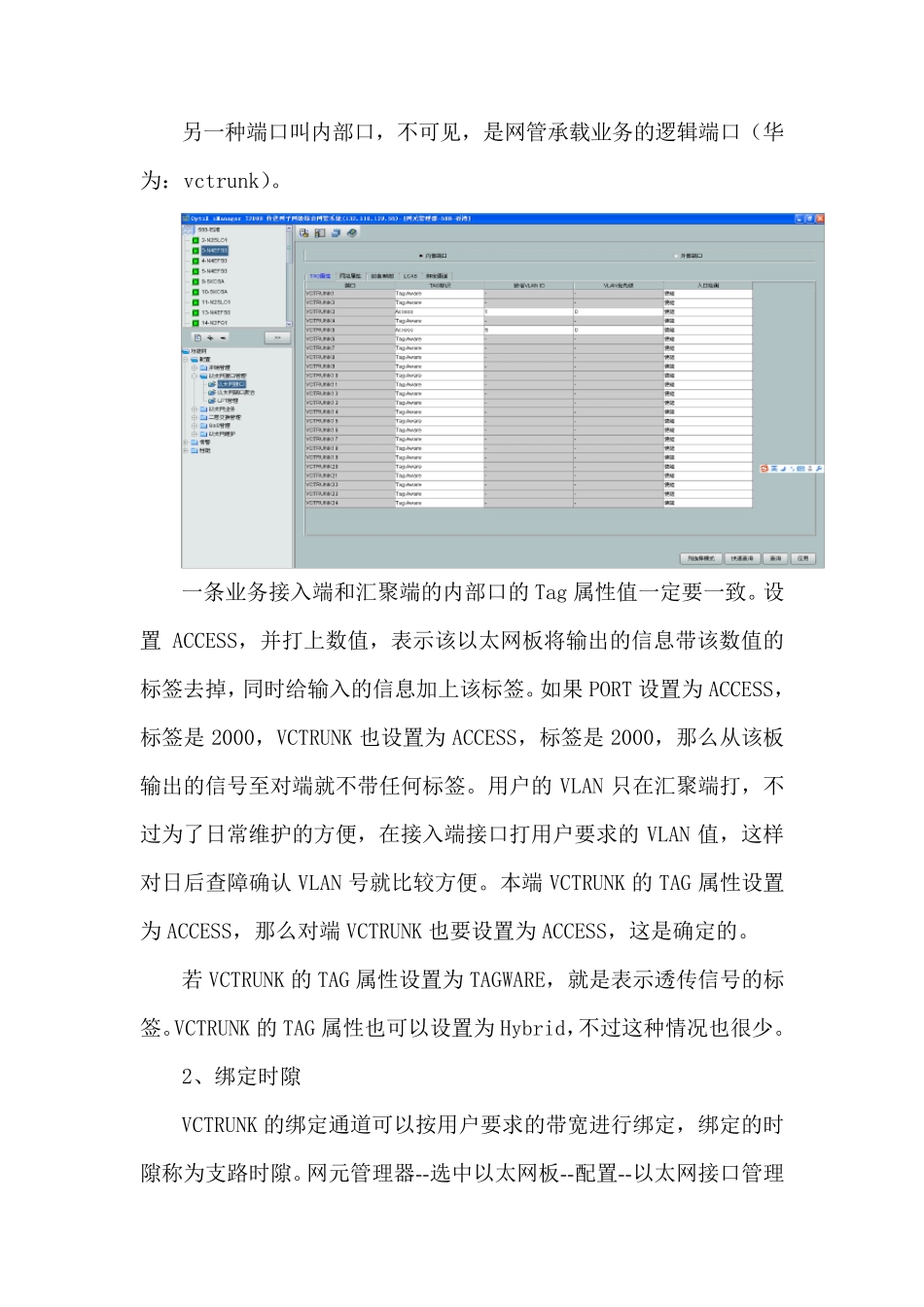

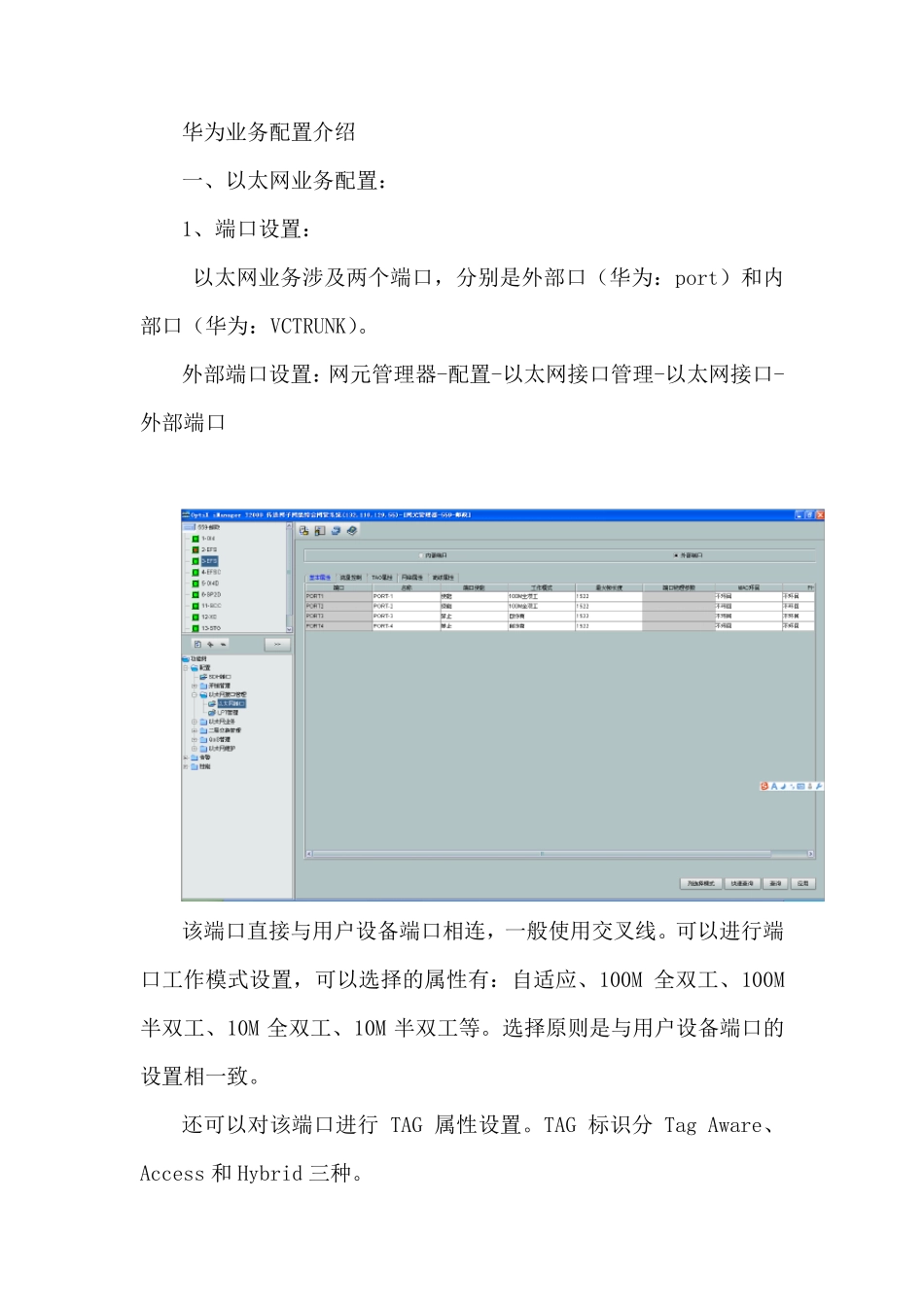

华为业务配置介绍 一、以太网业务配置： 1、端口设置： 以太网业务涉及两个端口，分别是外部口（华为：port）和内部口（华为：VCTRUNK）。 外部端口设置：网元管理器-配置-以太网接口管理-以太网接口-外部端口 该端口直接与用户设备端口相连，一般使用交叉线。可以进行端口工作模式设置，可以选择的属性有：自适应、100M 全双工、100M半双工、10M 全双工、10M 半双工等。选择原则是与用户设备端口的设置相一致。 还可以对该端口进行 TAG 属性设置。TAG 标识分 Tag Aware、Access 和 Hybrid 三种。 Tag Aware：设置为该标识时，端口只接收和发送带有VLAN ID的数据帧，接收过程中丢弃不带VLAN ID 的数据帧。若用户信号带一个 VLAN 或多个 VLAN（如佛山邮政）则需要设置为Tagware，透传用户自有VLAN 标签。 Access：设置为该标识时，端口只接收和发送不带VLAN ID 的用户信号，并为其加缺省 VLAN ID。设置一个数值，该数值可以是用户指定的VLAN，也可以是其他，相当于一个标签的作用，就是给没有VLAN 的信号加上一个 VLAN。原因是在以太网上传送的数据流一定要带标记，否则不能在该单板上传送。如果从这种端口进来的数据帧带有VLAN ID，该帧将被丢弃。 Hybrid：设置为该标识时，用户信号可以带VLAN 可以不带VLAN,但要求用户端口也设置为Hybrid，这种情况暂时只在个别长途业务中出现过。 另一种端口叫内部口，不可见，是网管承载业务的逻辑端口（华为：vctrunk）。 一条业务接入端和汇聚端的内部口的Tag 属性值一定要一致。设置ACCESS，并打上数值，表示该以太网板将输出的信息带该数值的标签去掉，同时给输入的信息加上该标签。如果PORT 设置为ACCESS，标签是2000，VCTRUNK 也设置为ACCESS，标签是2000，那么从该板输出的信号至对端就不带任何标签。用户的VLAN 只在汇聚端打，不过为了日常维护的方便，在接入端接口打用户要求的VLAN 值，这样对日后查障确认VLAN 号就比较方便。本端VCTRUNK 的TAG 属性设置为ACCESS，那么对端VCTRUNK 也要设置为ACCESS，这是确定的。 若VCTRUNK 的TAG 属性设置为TAGWARE，就是表示透传信号的标签。VCTRUNK 的TAG 属性也可以设置为Hybrid，不过这种情况也很少。 2、绑定时隙 VCTRUNK 的绑定通道可以按用户要求的带宽进行绑定，绑定的时隙称为支路时隙。网元管理器--选中以太网板--配置--以太网接口管理 --以太网接口--内部端口--配置，弹出“绑定通道配置”对话...
