华为交换机各种配置实例[网管必学]

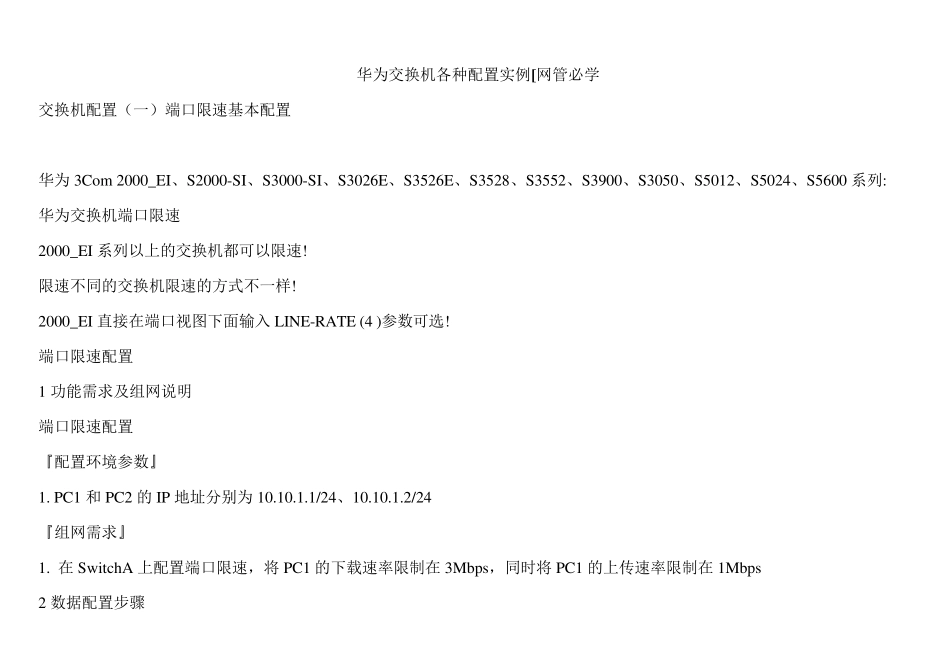

华为交换机各种配置实例[网管必学]_第1页
1/69

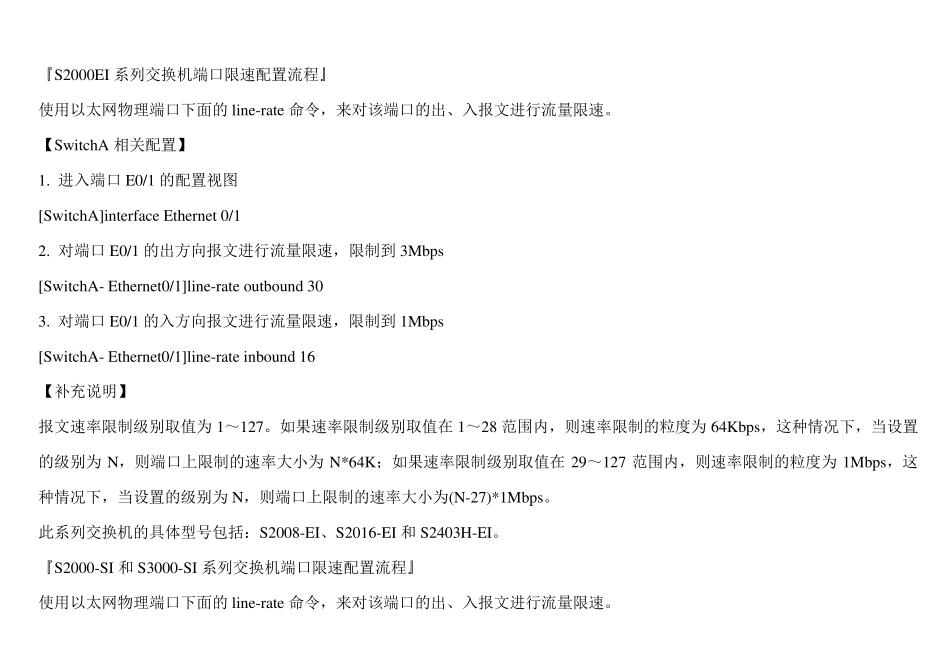

华为交换机各种配置实例[网管必学]_第2页
2/69

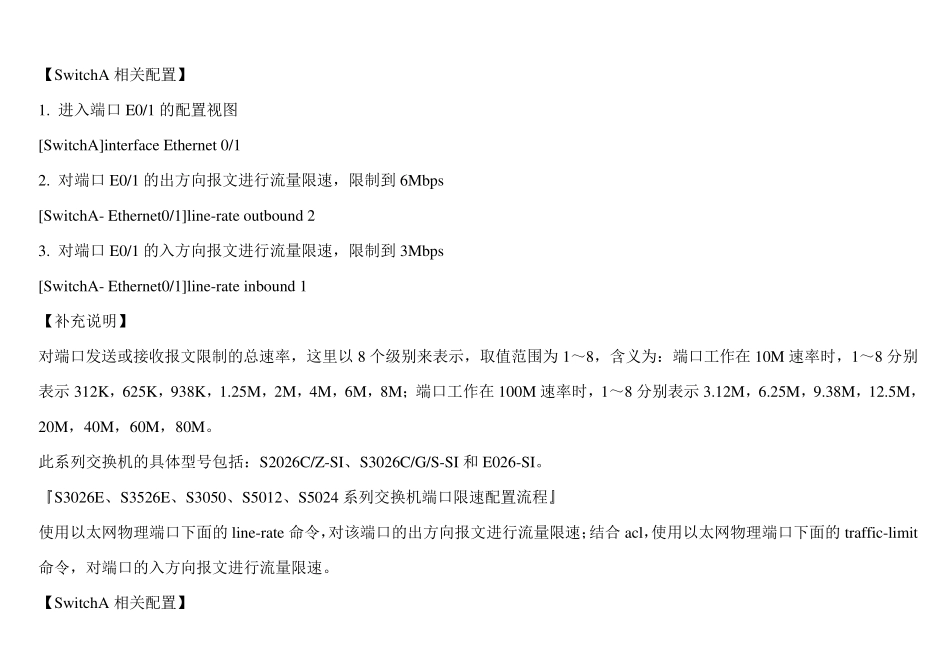

华为交换机各种配置实例[网管必学]_第3页
3/69
华为交换机各种配置实例[网管必学 交换机配置(一)端口限速基本配置 华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600 系列: 华为交换机端口限速 2000_EI 系列以上的交换机都可以限速! 限速不同的交换机限速的方式不一样! 2000_EI 直接在端口视图下面输入 LINE-RATE (4 )参数可选! 端口限速配置 1 功能需求及组网说明 端口限速配置 『配置环境参数』 1. PC1 和 PC2 的 IP 地址分别为10.10.1.1/24、10.10.1.2/24 『组网需求』 1. 在 Sw itchA 上配置端口限速,将 PC1 的下载速率限制在 3Mbps,同时将 PC1 的上传速率限制在 1Mbps 2 数据配置步骤 『S2000EI 系列交换机端口限速配置流程』 使用以太网物理端口下面的line-rate 命令,来对该端口的出、入报文进行流量限速。 【Sw itchA 相关配置】 1. 进入端口E0/1 的配置视图 [Sw itchA]interface Ethernet 0/1 2. 对端口E0/1 的出方向报文进行流量限速,限制到 3Mbps [Sw itchA- Ethernet0/1]line-rate outbound 30 3. 对端口E0/1 的入方向报文进行流量限速,限制到 1Mbps [Sw itchA- Ethernet0/1]line-rate inbound 16 【补充说明】 报文速率限制级别取值为 1~127。如果速率限制级别取值在 1~28 范围内,则速率限制的粒度为 64Kbps,这种情况下,当设置的级别为 N,则端口上限制的速率大小为 N*64K;如果速率限制级别取值在 29~127 范围内,则速率限制的粒度为 1Mbps,这种情况下,当设置的级别为 N,则端口上限制的速率大小为(N-27)*1Mbps。 此系列交换机的具体型号包括:S2008-EI、S2016-EI 和 S2403H-EI。 『S2000-SI 和 S3000-SI 系列交换机端口限速配置流程』 使用以太网物理端口下面的line-rate 命令,来对该端口的出、入报文进行流量限速。 【Sw itchA 相关配置】 1. 进入端口E0/1 的配置视图 [Sw itchA]interface Ethernet 0/1 2. 对端口E0/1 的出方向报文进行流量限速,限制到6Mbps [Sw itchA- Ethernet0/1]line-rate outbound 2 3. 对端口E0/1 的入方向报文进行流量限速,限制到3Mbps [Sw itchA- Ethernet0/1]line-rate inbound 1 【补充说明】 对端口发送或接收报文限制的总速率,这里以8 个级别来表示,取值范围为1~8,含义为:端口工作在10M 速率时,1~8 分别表示312K,625K,938K,1.25M...
