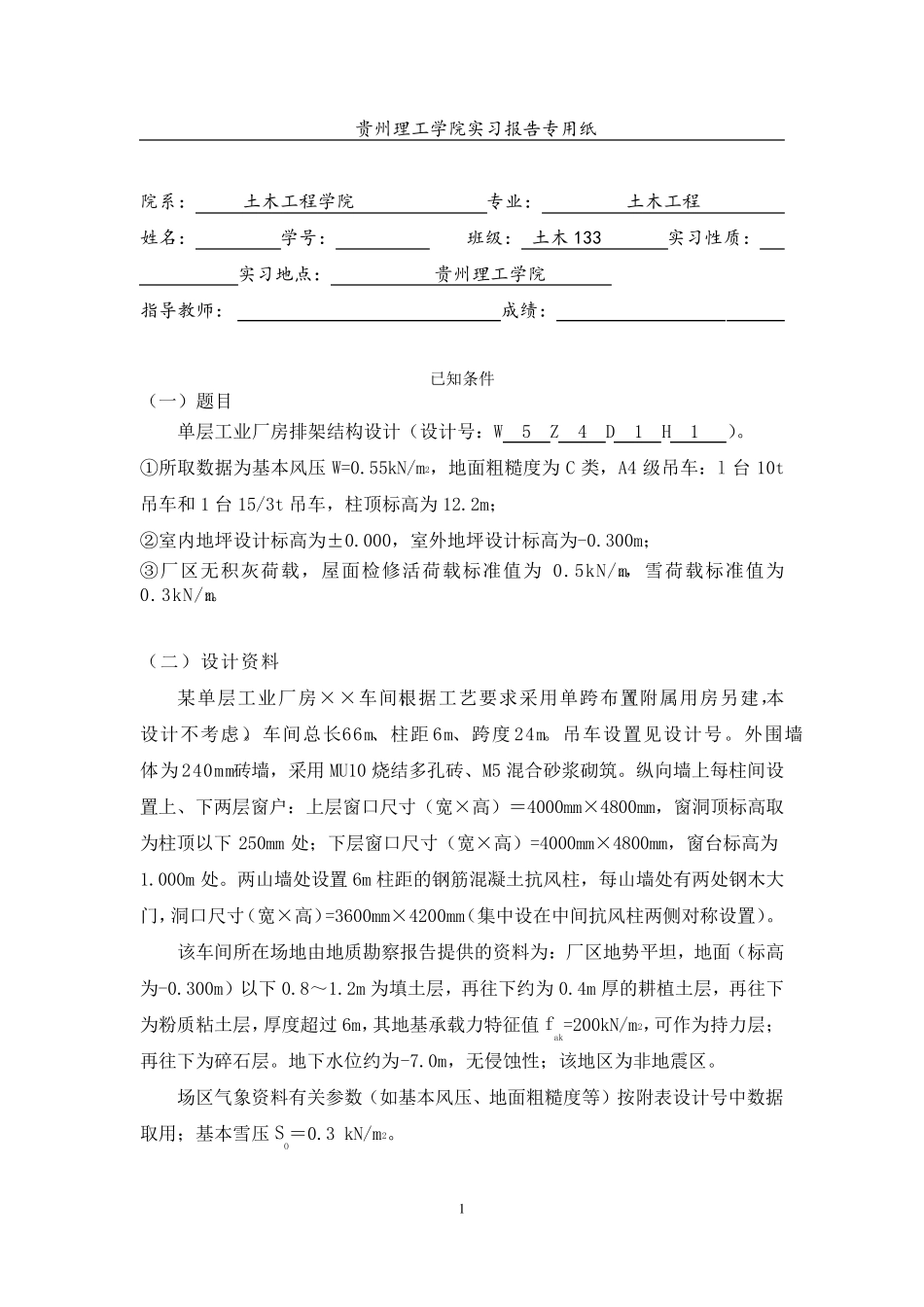

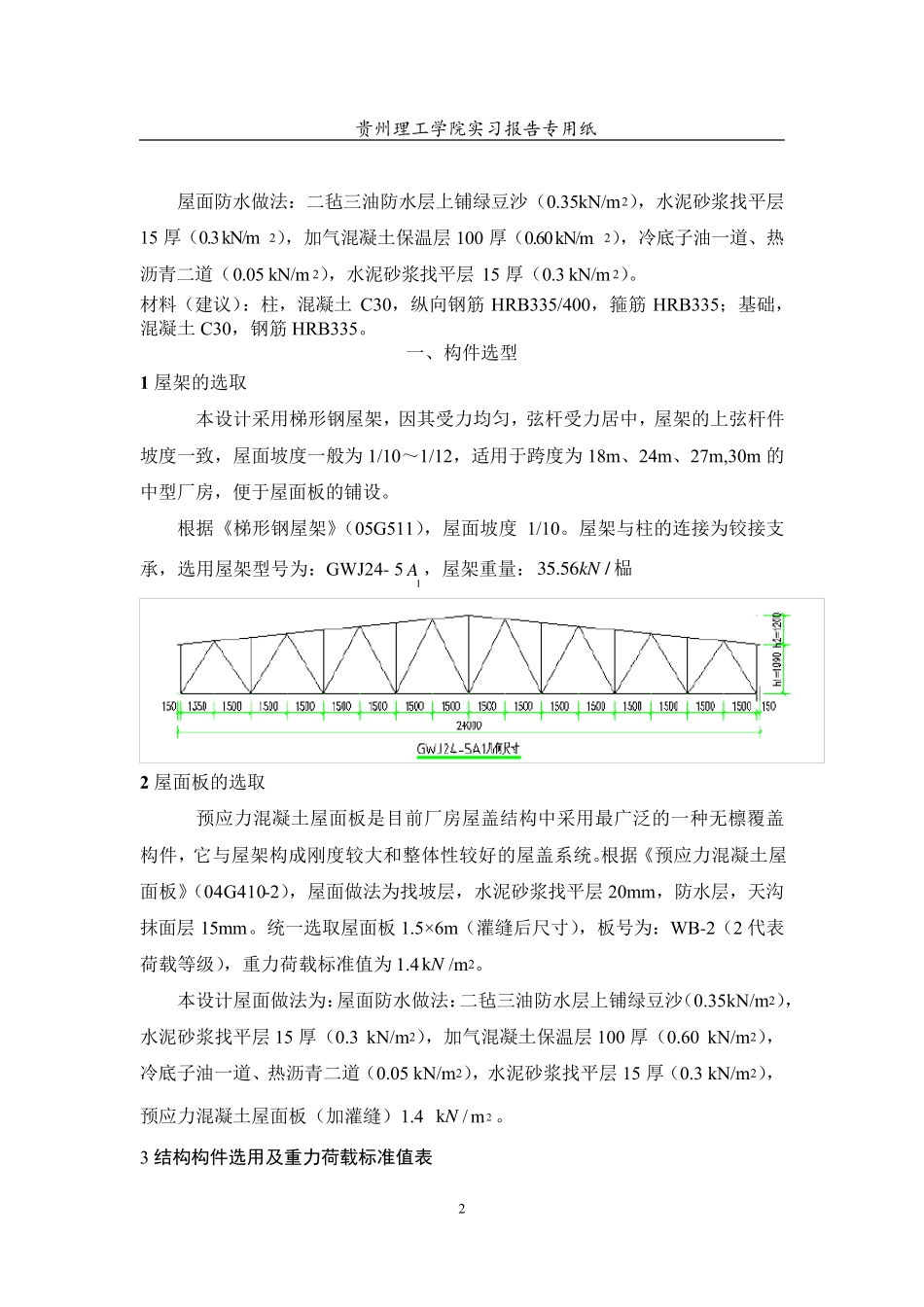

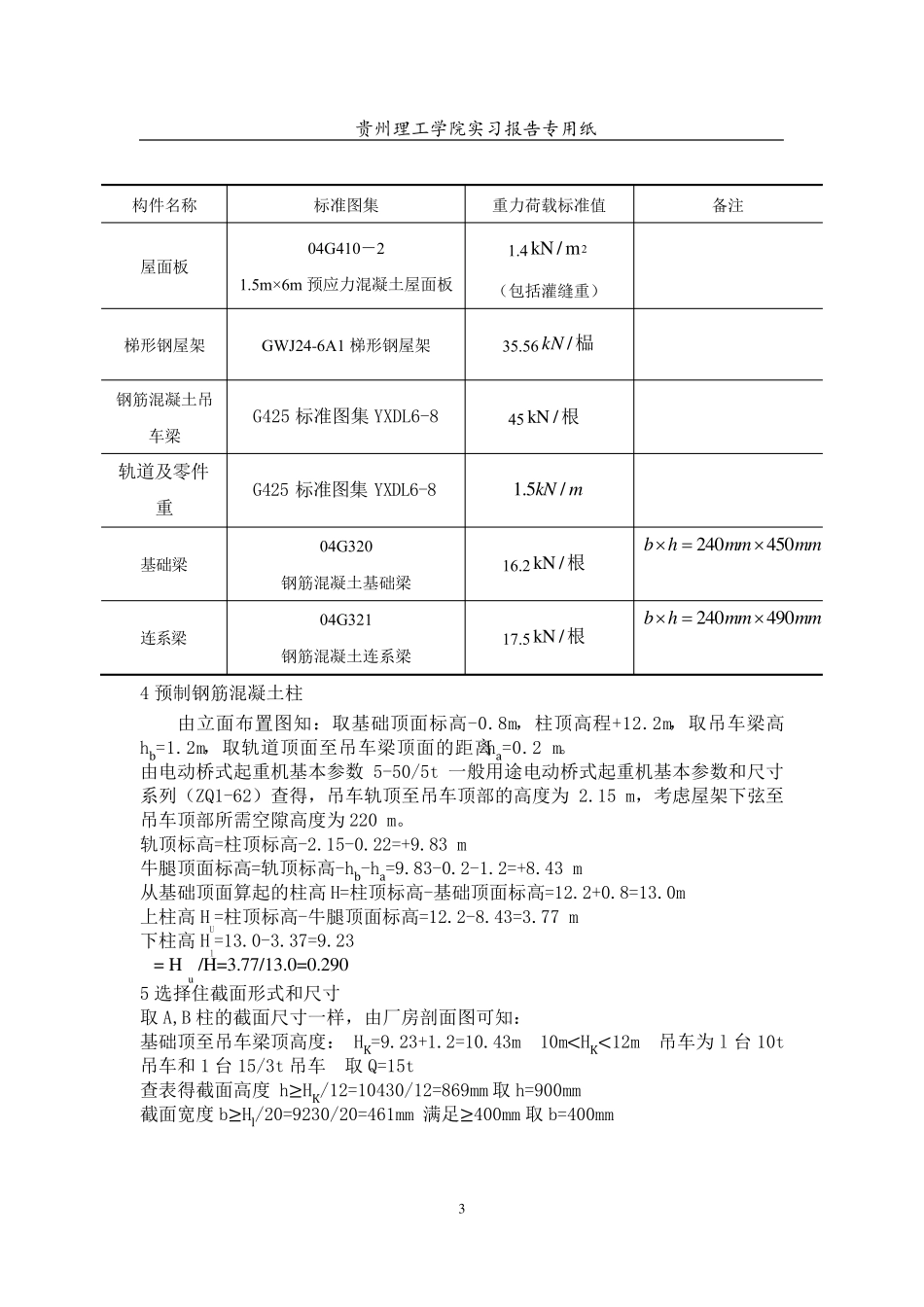

1 贵州理工学院实习报告专用纸 院系： 土木工程学院 专业： 土木工程 姓名： 学号： 班级： 土木 133 实习性质： 实习地点： 贵州理工学院 指导教师： 成绩： 已知条件 （一）题目 单层工业厂房排架结构设计（设计号：W 5 Z 4 D 1 H 1 ）。 ①所取数据为基本风压W=0.55kN/m2，地面粗糙度为C 类，A4 级吊车：l 台10t吊车和1 台15/3t 吊车，柱顶标高为12.2m； ②室内地坪设计标高为±0.000，室外地坪设计标高为-0.300m； ③厂区无积灰荷载，屋面检修活荷载标准值为0.5kN/m2，雪荷载标准值为0.3kN/m2。 （二）设计资料 某单层工业厂房××车间，根据工艺要求采用单跨布置（附属用房另建，本设计不考虑）。车间总长66m、柱距 6m、跨度24m。吊车设置见设计号。外围墙体为240mm砖墙，采用 MU10 烧结多孔砖、M5 混合砂浆砌筑。纵向墙上每柱间设置上、下两层窗户：上层窗口尺寸（宽×高）＝4000mm×4800mm，窗洞顶标高取为柱顶以下 250mm 处；下层窗口尺寸（宽×高）=4000mm×4800mm，窗台标高为1.000m 处。两山墙处设置 6m 柱距的钢筋混凝土抗风柱，每山墙处有两处钢木大门，洞口尺寸（宽×高）=3600mm×4200mm（集中设在中间抗风柱两侧对称设置）。 该车间所在场地由地质勘察报告提供的资料为：厂区地势平坦，地面（标高为-0.300m）以下 0.8～1.2m 为填土层，再往 下约 为0.4m 厚 的耕 植 土层，再往 下为粉 质粘 土层，厚 度超 过 6m，其 地基承 载力 特 征 值 fak=200kN/m2，可 作 为持 力 层；再往 下为碎 石 层。地下水 位 约 为-7.0m，无侵 蚀 性 ；该地区为非 地震 区。 场区气 象 资料有关 参 数（如 基本风压、地面粗糙度等 ）按 附表 设计号中数据取用；基本雪压SO＝0.3 kN/m2。 2 贵州理工学院实习报告专用纸 屋面防水做法：二毡三油防水层上铺绿豆沙（0.35kN/m2），水泥砂浆找平层15 厚（0.3 kN/m 2），加气混凝土保温层100 厚（0.60 kN/m2），冷底子油一道、热沥青二道（0.05 kN/m 2），水泥砂浆找平层15 厚（0.3 kN/m 2）。 材料（建议）：柱，混凝土C30，纵向钢筋 HRB335/400，箍筋 HRB335；基础，混凝土C30，钢筋 HRB335。 一、构件选型 1 屋架的选取 本设计采用梯形钢屋架，因其受力均匀，弦杆受力居中，屋架的上弦杆件坡度一致，屋面坡度一般为 1/10～1/12，适用于跨度为 18m、24m、27m,30m 的中型厂房，便于屋面...
