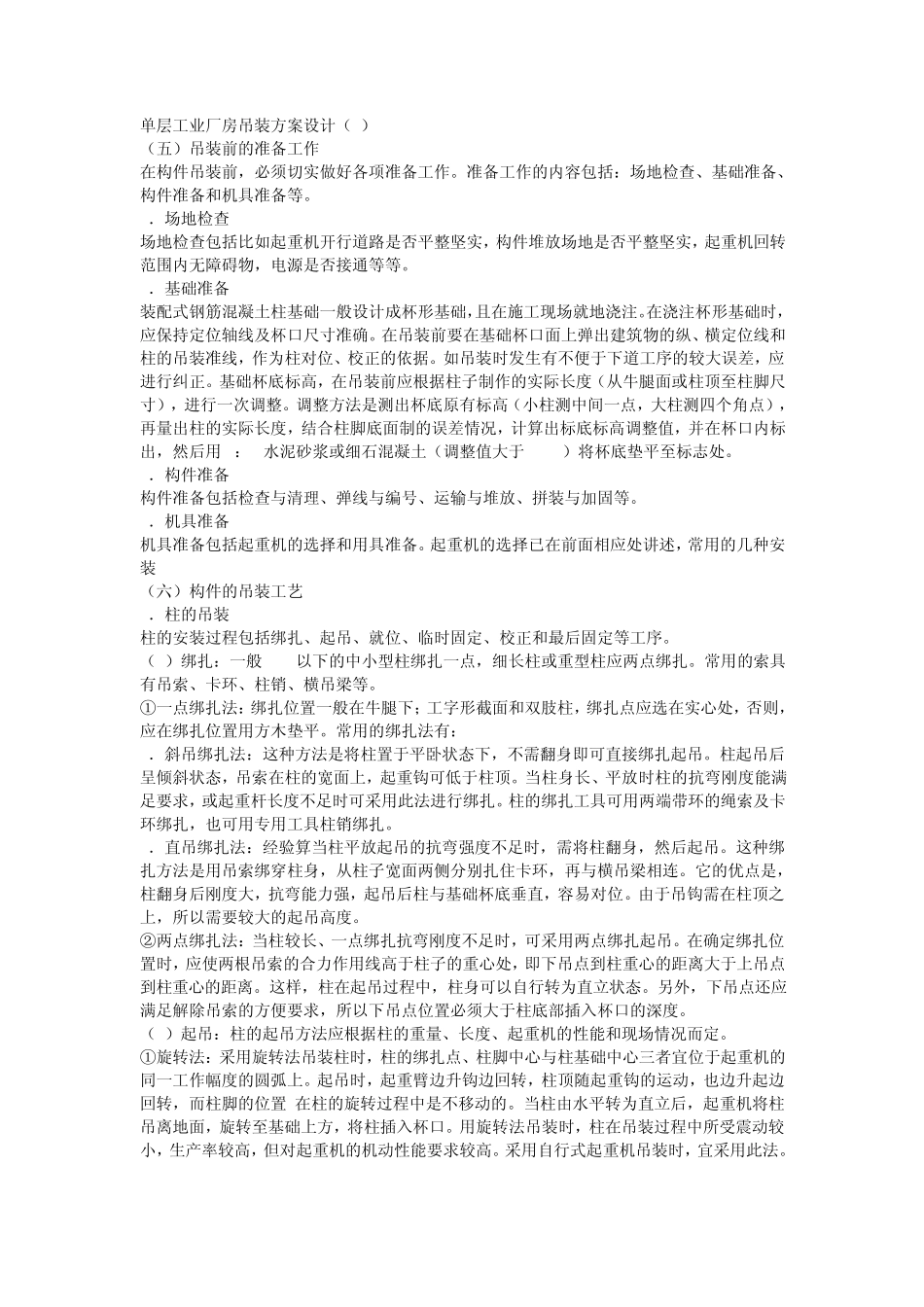

单层工业厂房吊装方案设计(4) (五)吊装前的准备工作 在构件吊装前,必须切实做好各项准备工作。准备工作的内容包括:场地检查、基础准备、构件准备和机具准备等。 1.场地检查 场地检查包括比如起重机开行道路是否平整坚实,构件堆放场地是否平整坚实,起重机回转范围内无障碍物,电源是否接通等等。 2.基础准备 装配式钢筋混凝土柱基础一般设计成杯形基础,且在施工现场就地浇注。在浇注杯形基础时,应保持定位轴线及杯口尺寸准确。在吊装前要在基础杯口面上弹出建筑物的纵、横定位线和柱的吊装准线,作为柱对位、校正的依据。如吊装时发生有不便于下道工序的较大误差,应进行纠正。基础杯底标高,在吊装前应根据柱子制作的实际长度(从牛腿面或柱顶至柱脚尺寸),进行一次调整。调整方法是测出杯底原有标高(小柱测中间一点,大柱测四个角点),再量出柱的实际长度,结合柱脚底面制的误差情况,计算出标底标高调整值,并在杯口内标出,然后用1:2水泥砂浆或细石混凝土(调整值大于20mm)将杯底垫平至标志处。 3.构件准备 构件准备包括检查与清理、弹线与编号、运输与堆放、拼装与加固等。 4.机具准备 机具准备包括起重机的选择和用具准备。起重机的选择已在前面相应处讲述,常用的几种安装 (六)构件的吊装工艺 1.柱的吊装 柱的安装过程包括绑扎、起吊、就位、临时固定、校正和最后固定等工序。 (1)绑扎:一般 13t以下的中小型柱绑扎一点,细长柱或重型柱应两点绑扎。常用的索具有吊索、卡环、柱销、横吊梁等。 ①一点绑扎法:绑扎位置一般在牛腿下;工字形截面和双肢柱,绑扎点应选在实心处,否则,应在绑扎位置用方木垫平。常用的绑扎法有: A.斜吊绑扎法:这种方法是将柱置于平卧状态下,不需翻身即可直接绑扎起吊。柱起吊后呈倾斜状态,吊索在柱的宽面上,起重钩可低于柱顶。当柱身长、平放时柱的抗弯刚度能满足要求,或起重杆长度不足时可采用此法进行绑扎。柱的绑扎工具可用两端带环的绳索及卡环绑扎,也可用专用工具柱销绑扎。 B.直吊绑扎法:经验算当柱平放起吊的抗弯强度不足时,需将柱翻身,然后起吊。这种绑扎方法是用吊索绑穿柱身,从柱子宽面两侧分别扎住卡环,再与横吊梁相连。它的优点是,柱翻身后刚度大,抗弯能力强,起吊后柱与基础杯底垂直,容易对位。由于吊钩需在柱顶之上,所以需要较大的起吊高度。 ②两点绑扎法:当柱较长、一点绑扎抗弯刚度不足时,可采用两点绑扎起吊。在确定绑扎位置...
