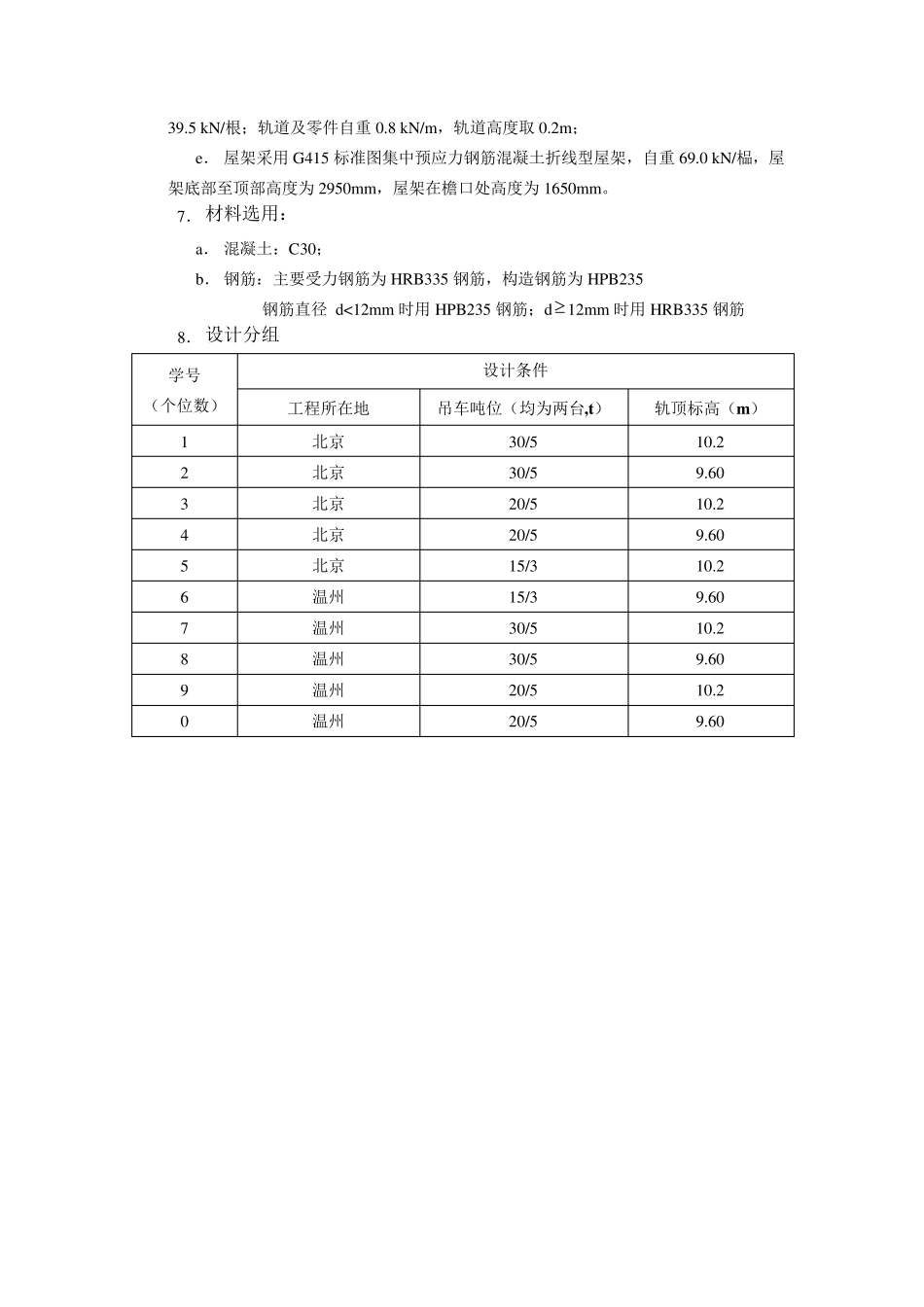

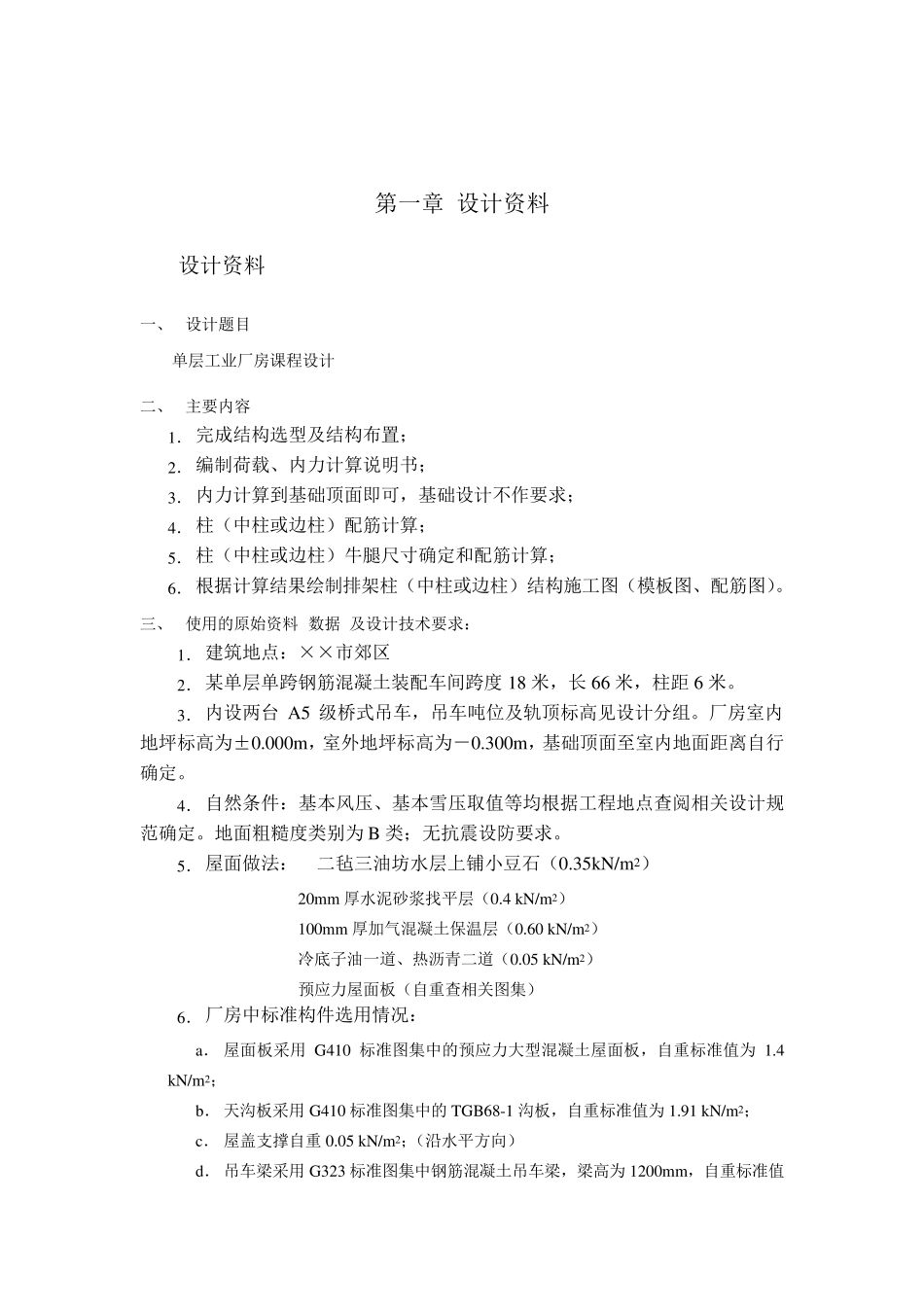

第一章 设计资料 1.1设计资料 一、 设计题目 单层工业厂房课程设计 二、 主要内容 1． 完成结构选型及结构布置； 2． 编制荷载、内力计算说明书； 3． 内力计算到基础顶面即可，基础设计不作要求； 4． 柱（中柱或边柱）配筋计算； 5． 柱（中柱或边柱）牛腿尺寸确定和配筋计算； 6． 根据计算结果绘制排架柱（中柱或边柱）结构施工图（模板图、配筋图）。 三、 使用的原始资料(数据)及设计技术要求： 1． 建筑地点：××市郊区 2． 某单层单跨钢筋混凝土装配车间跨度 18 米，长 66 米，柱距 6 米。 3． 内设两台 A5 级桥式吊车，吊车吨位及轨顶标高见设计分组。厂房室内地坪标高为±0.000m ，室外地坪标高为－0.300m ，基础顶面至室内地面距离自行确定。 4． 自然条件：基本风压、基本雪压取值等均根据工程地点查阅相关设计规范确定。地面粗糙度类别为 B 类；无抗震设防要求。 5． 屋面做法： 二毡三油坊水层上铺小豆石（0.35kN/m 2） 20m m 厚水泥砂浆找平层（0.4 kN/m 2） 100m m 厚加气混凝土保温层（0.60 kN/m 2） 冷底子油一道、热沥青二道（0.05 kN/m 2） 预应力屋面板（自重查相关图集） 6． 厂房中标准构件选用情况： a． 屋面板采用 G410 标准图集中的预应力大型混凝土屋面板，自重标准值为 1.4 kN/m 2； b． 天沟板采用 G410 标准图集中的 TGB68-1 沟板，自重标准值为 1.91 kN/m 2； c． 屋盖支撑自重 0.05 kN/m 2；（沿水平方向） d． 吊车梁采用 G323 标准图集中钢筋混凝土吊车梁，梁高为 1200m m ，自重标准值39.5 kN/根；轨道及零件自重0.8 kN/m ，轨道高度取0.2m ； e． 屋架采用G415 标准图集中预应力钢筋混凝土折线型屋架，自重69.0 kN/榀，屋架底部至顶部高度为2950m m ，屋架在檐口处高度为1650m m 。 7． 材料选用： a． 混凝土：C30； b． 钢筋：主要受力钢筋为HRB335 钢筋，构造钢筋为HPB235 钢筋直径 d<12m m 时用HPB235 钢筋；d12m m 时用HRB335 钢筋 8． 设计分组 学号 （个位数） 设计条件 工程所在地 吊车吨位（均为两台,t） 轨顶标高（m） 1 北京 30/5 10.2 2 北京 30/5 9.60 3 北京 20/5 10.2 4 北京 20/5 9.60 5 北京 15/3 10.2 6 温州 15/3 9.60 7 温州 30/5 10.2 8 温州 30/5 9.60 9 温州 20/5 10.2 0 温州 20/5 9.60 第二章 厂房标...
