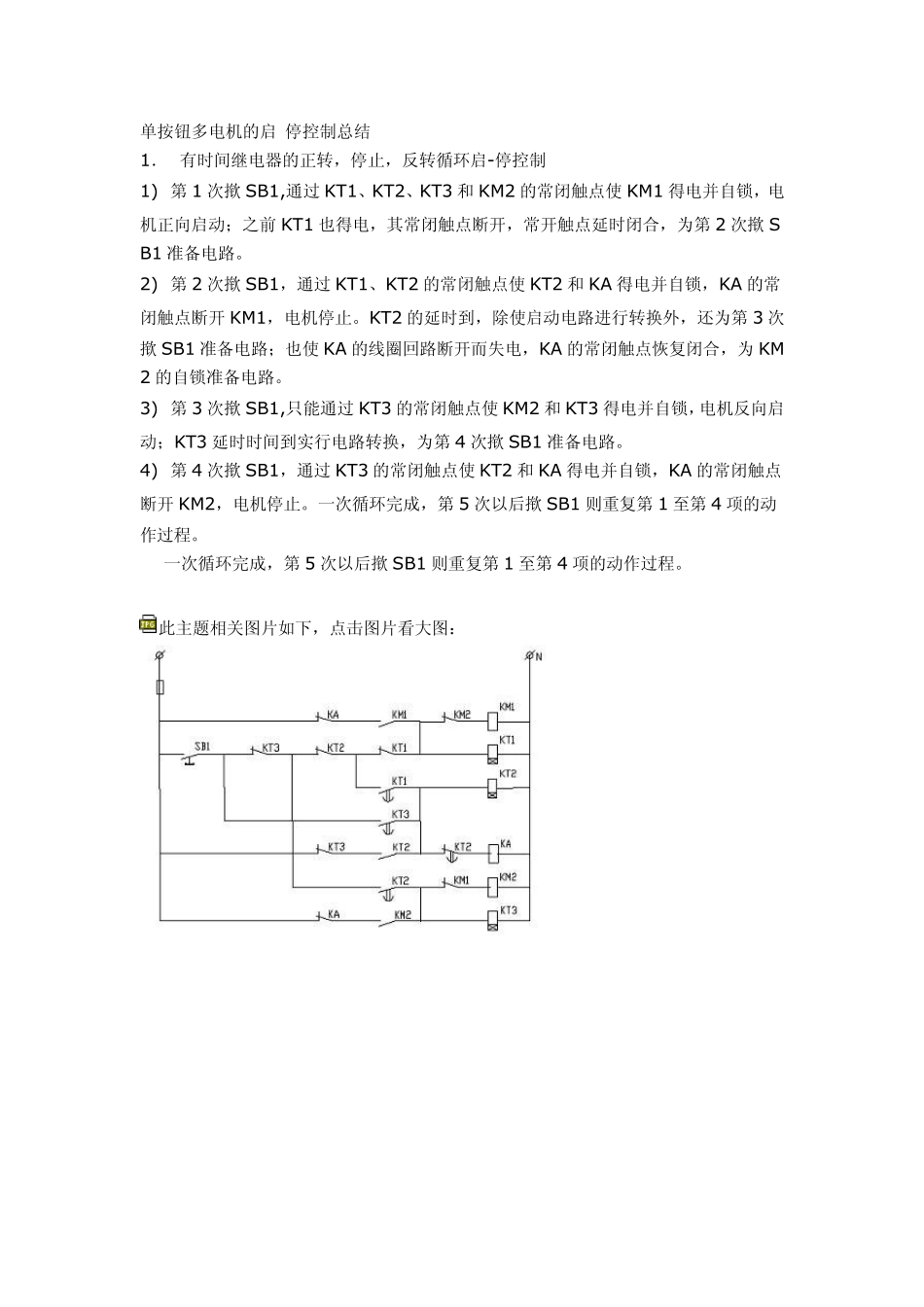

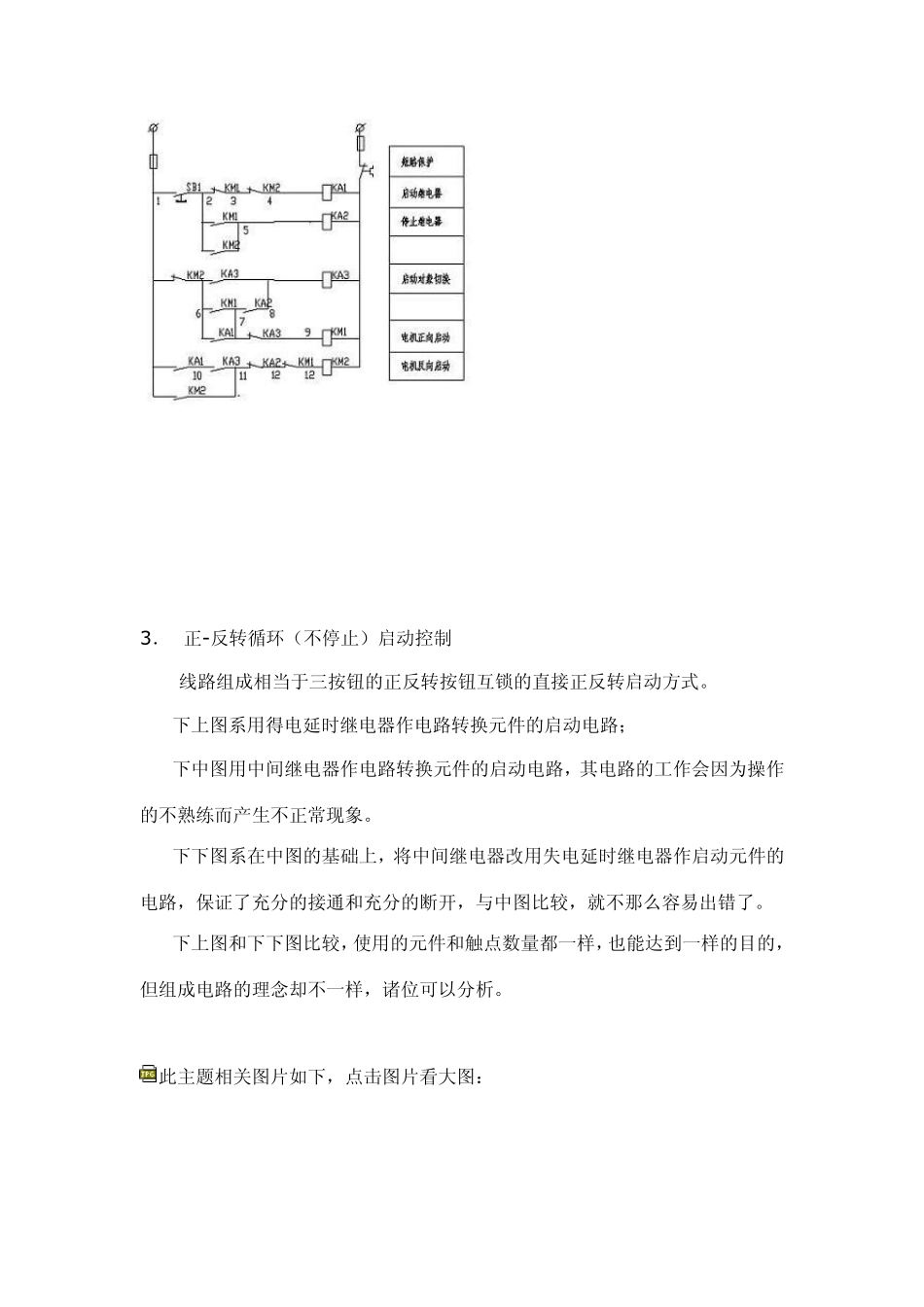

单按钮多电机的启-停控制总结 1． 有时间继电器的正转，停止，反转循环启-停控制 1) 第1 次揿SB1,通过KT1、KT2、KT3 和 KM2 的常闭触点使 KM1 得电并自锁，电机正向启动；之前 KT1 也得电，其常闭触点断开，常开触点延时闭合，为第2 次揿SB1 准备电路。 2) 第2 次揿SB1，通过KT1、KT2 的常闭触点使 KT2 和 KA 得电并自锁，KA 的常闭触点断开 KM1，电机停止。KT2 的延时到，除使启动电路进行转换外，还为第3 次揿SB1 准备电路；也使 KA 的线圈回路断开而失电，KA 的常闭触点恢复闭合，为 KM2 的自锁准备电路。 3) 第3 次揿SB1,只能通过KT3 的常闭触点使 KM2 和 KT3 得电并自锁，电机反向启动；KT3 延时时间到实行电路转换，为第4 次揿SB1 准备电路。 4) 第4 次揿SB1，通过KT3 的常闭触点使 KT2 和 KA 得电并自锁，KA 的常闭触点断开 KM2，电机停止。一次循环完成，第5 次以后揿SB1 则重复第1 至第4 项的动作过程。 一次循环完成，第5 次以后揿SB1 则重复第1 至第4 项的动作过程。 此主题相关图片如下，点击图片看大图： 2． 无时间继电器正转，停，反转的循环启-停控制 4 次揿按钮时，电路的工作情况如下： 第1 次揿SB1，通过 KM1(2-3)—KM2(3-4)触点使KA1 得电；又通过 KM2(1-6)-- KA1(6-7)—KA3(7-9) 使 KM1 得电并自锁，正向启动，同时切换了启/停信号通路。 第2 次揿SB1，通过 KM1(2-5) 触点使KA2 得电；又通过 KM2(1-6)-- KM1(6-7)—KA2(7-8)使KA3 得 电并自锁，同时切换了启动对象；KM1 由于通电回路中的KA3(7-9)的断开而失电，正向停止。 第3 次揿SB1，通过KM1(2-3)—KM2(3-4)使KA1 得电；由于 KA3(7-9)的断开，KM1 不会再 得电；又通过KA1(1-10)-- KA3(10-11) -- KA2(11-12)--KM1(12-13)的路径使KM2 得电并自锁，反向启动，同时又切换了启/停信号通路。 第4 次揿SB1，通过 KM2(2-5)使KA2 得电；由于 KM2(1-6)是断开的，虽有 KA2(7-8)的接通，但不能使KA3 再得电，而是 KA2(11-12)断开 KM2 的线圈回路而使之失电，反向停止。 一次循环完成，第5 次以后揿SB1 则重复第1 至第4 项的动作过程。 电路的最大缺点就是只能按顺序启-停。 启-停信号的切换是否会因为操作不当的原因而造成抢电现象，需要在实践中验证。 此主题相关图片如下，点击图片看大图： 3 ． 正-反转循环（不停止）启动控制 线路组成相当于三按钮的正反...
