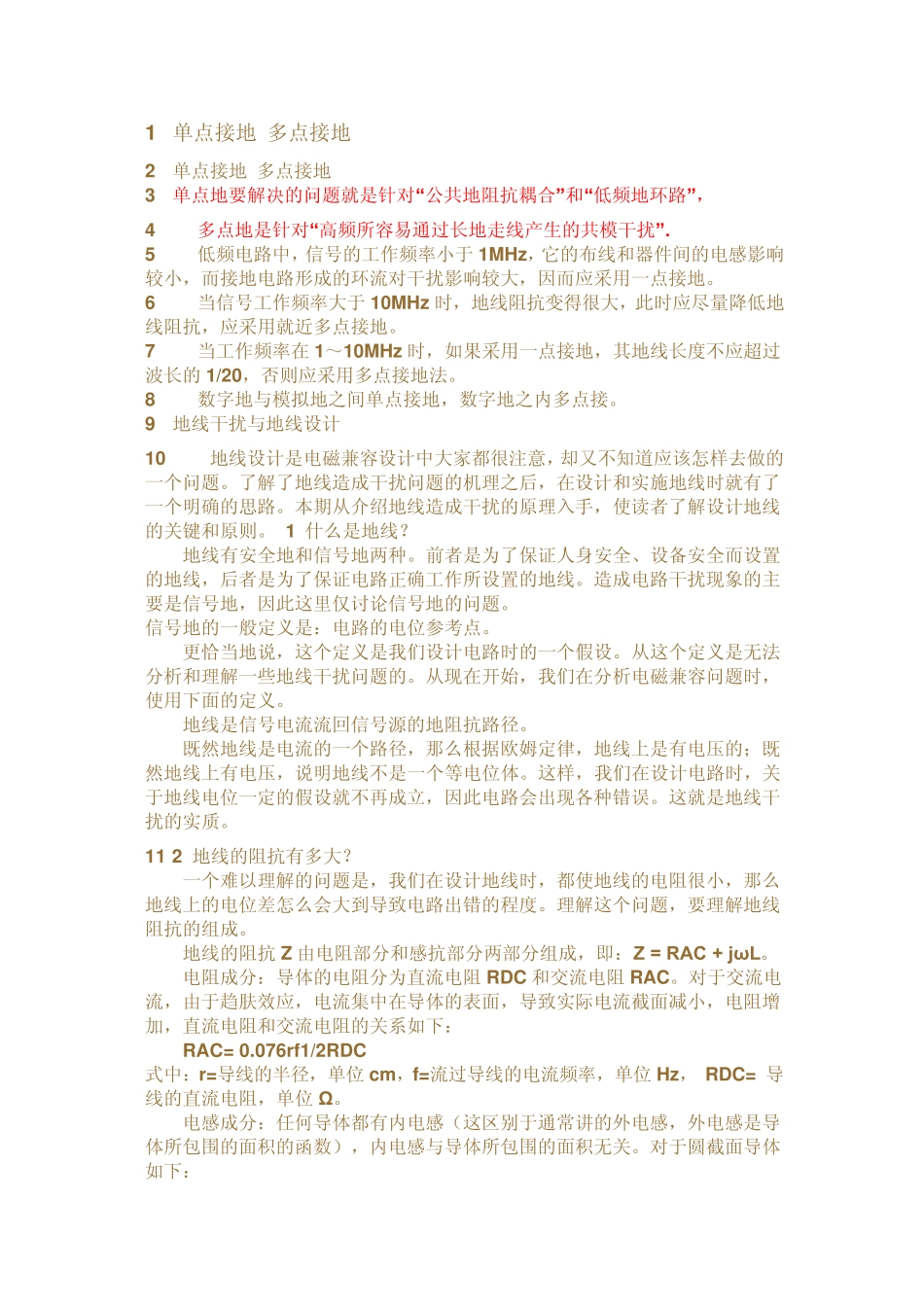

单点接地多点接地

1 单点接地 多点接地 2 单点接地 多点接地 3 单点地要解决的问题就是针对“公共地阻抗耦合” 和“低频地环路” ， 4 多点地是针对“高频所容易通过长地走线产生的共模干扰” . 5 低频电路中，信号的工作频率小于 1MHz，它的布线和器件间的电感影响较小，而接地电路形成的环流对干扰影响较大，因而应采用一点接地。 6 当信号工作频率大于 10MHz 时，地线阻抗变得很大，此时应尽量降低地线阻抗，应采用就近多点接地。 7 当工作频率在 1～10MHz 时，如果采用一点接地，其地线长度不应超过波长的 1/20，否则应采用多点接地法。 8 数字地与模拟地之间单点接地，数字地之内多点接。 9 地线干扰与地线设计 10 地线设计是电磁兼容设计中大家都很注意，却又不知道应该怎样去做的一个问题。了解了地线造成干扰问题的机理之后，在设计和实施地线时就有了一个明确的思路。本期从介绍地线造成干扰的原理入手，使读者了解设计地线的关键和原则。 1 什么是地线？ 地线有安全地和信号地两种。前者是为了保证人身安全、设备安全而设置的地线，后者是为了保证电路正确工作所设置的地线。造成电路干扰现象的主要是信号地，因此这里仅讨论信号地的问题。 信号地的一般定义是：电路的电位参考点。 更恰当地说，这个定义是我们设计电路时的一个假设。从这个定义是无法分析和理解一些地线干扰问题的。从现在开始，我们在分析电磁兼容问题时，使用下面的定义。 地线是信号电流流回信号源的地阻抗路径。 既然地线是电流的一个路径，那么根据欧姆定律，地线上是有电压的；既然地线上有电压，说明地线不是一个等电位体。这样，我们在设计电路时，关于地线电位一定的假设就不再成立，因此电路会出现各种错误。这就是地线干扰的实质。 11 2 地线的阻抗有多大？ 一个难以理解的问题是，我们在设计地线时，都使地线的电阻很小，那么地线上的电位差怎么会大到导致电路出错的程度。理解这个问题，要理解地线阻抗的组成。 地线的阻抗 Z 由电阻部分和感抗部分两部分组成，即：Z = RAC + jωL。 电阻成分：导体的电阻分为直流电阻 RDC 和交流电阻 RAC。对于交流电流，由于趋肤效应，电流集中在导体的表面，导致实际电流截面减小，电阻增加，直流电阻和交流电阻的关系如下： RAC= 0.076rf1/2RDC 式中：r=导线的半径，单位 cm，f=流过导线的电流频率，单位 Hz， RDC= 导线的直流电阻，单位 Ω。 电感成分：任何导体都有内电...
