单片机PWM控制直流电机的速度

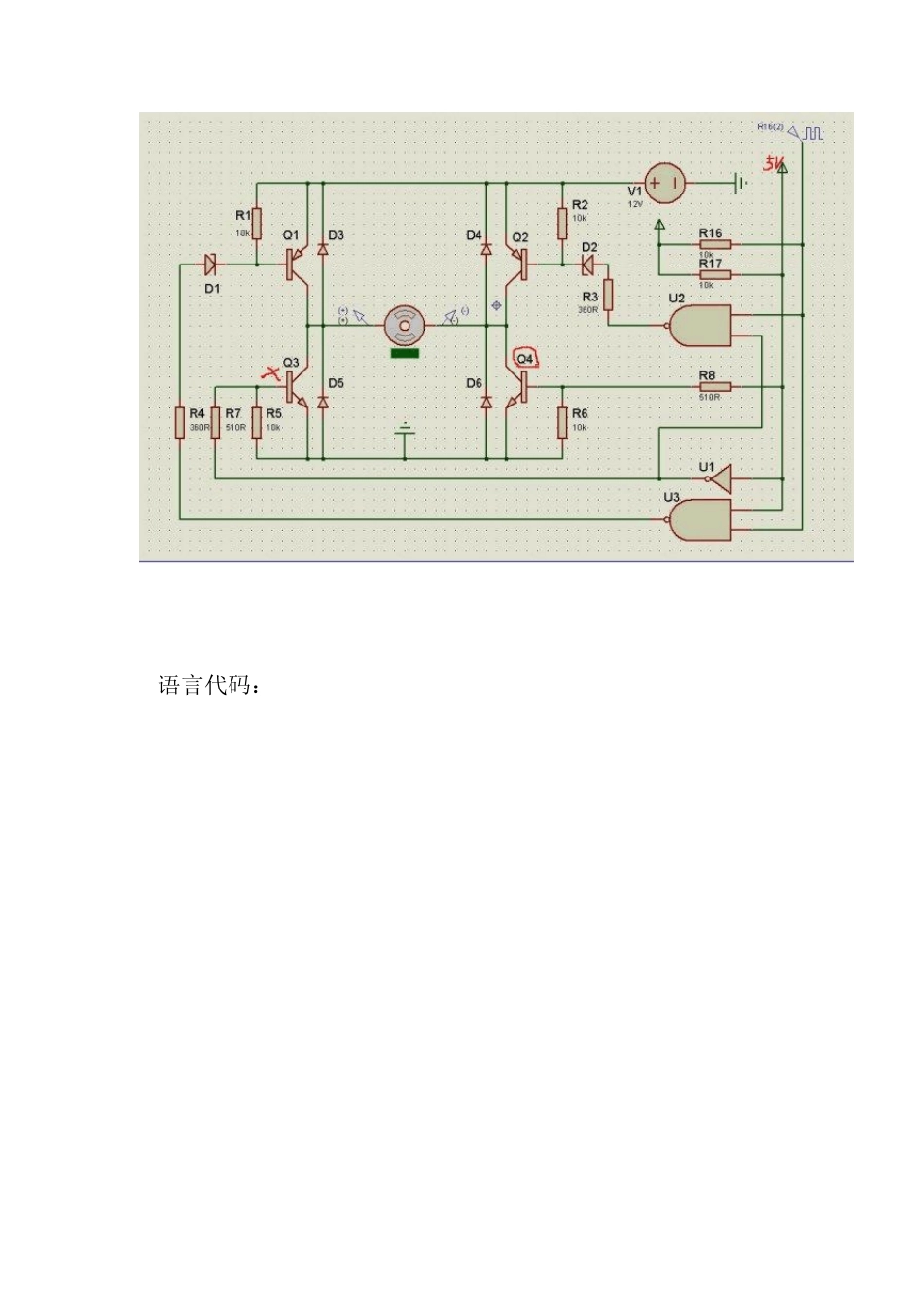

用单片机控制直流电机的速度 直流调速器就是调节直流电动机速度的设备，上端和交流电源连接，下端和直流电动机连接，直流调速器将交流电转化成两路输出直流电源，一路输入给直流电机砺磁（定子），一路输入给直流电机电枢（转子），直流调速器通过控制电枢直流电压来调节直流电动机转速。同时直流电动机给调速器一个反馈电流，调速器根据反馈电流来判断直流电机的转速情况，必要时修正电枢电压输出，以此来再次调节电机的转速。 直流电机的调速方案一般有下列3种方式：  1、改变电枢电压；  2、改变激磁绕组电压；  3、改变电枢回路电阻。 使用单片机来控制直流电机的变速，一般采用调节电枢电压的方式，通过单片机控制PWM1，PWM2,产生可变的脉冲，这样电机上的电压也为宽度可变的脉冲电压。根据公式 U=aVCC 其中：U为电枢电压；a为脉冲的占空比（0 #define uchar unsigned char #define uint unsigned int sbit K5=P1^4; sbit K6=P1^5; sbit PWM1=P1^0; sbit PWM2=P1^1; sbit FMQ=P3^6; uchar ZKB1,ZKB2; void delaynms(uint aa) { uchar bb; while(aa--) { for(bb=0;bb<115;bb++) //1ms基准延时程序 { ; } } } void delay500us(void) { int j; for(j=0;j<57;j++) { ; } } void beep(void) { uchar t; for(t=0;t<100;t++) { delay500us(); FMQ=!FMQ; //产生脉冲 } FMQ=1; //关闭蜂鸣器 delaynms(300); } void main(void) { TR0=0; //关闭定时器0 TMOD=0x01; //定...
