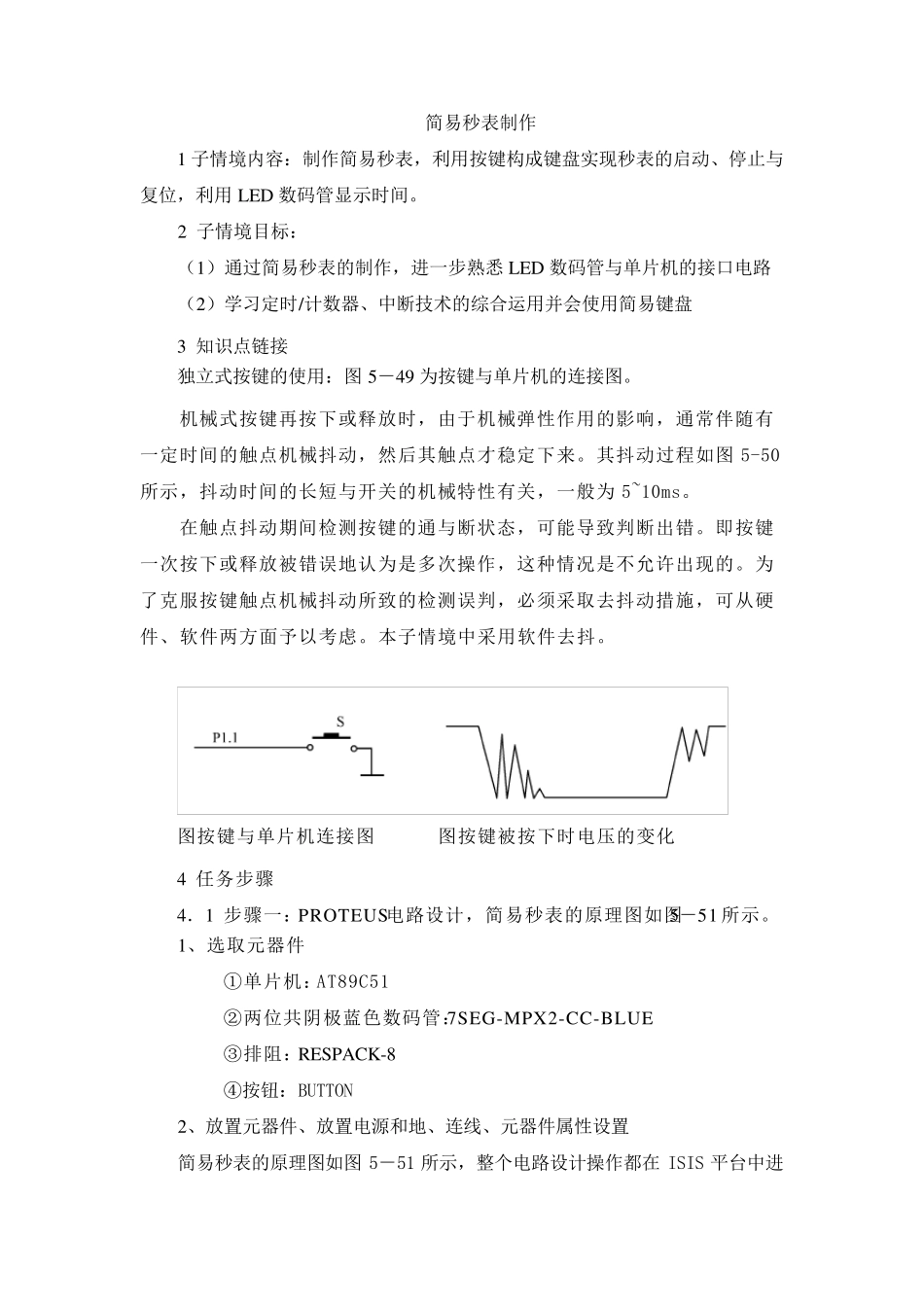

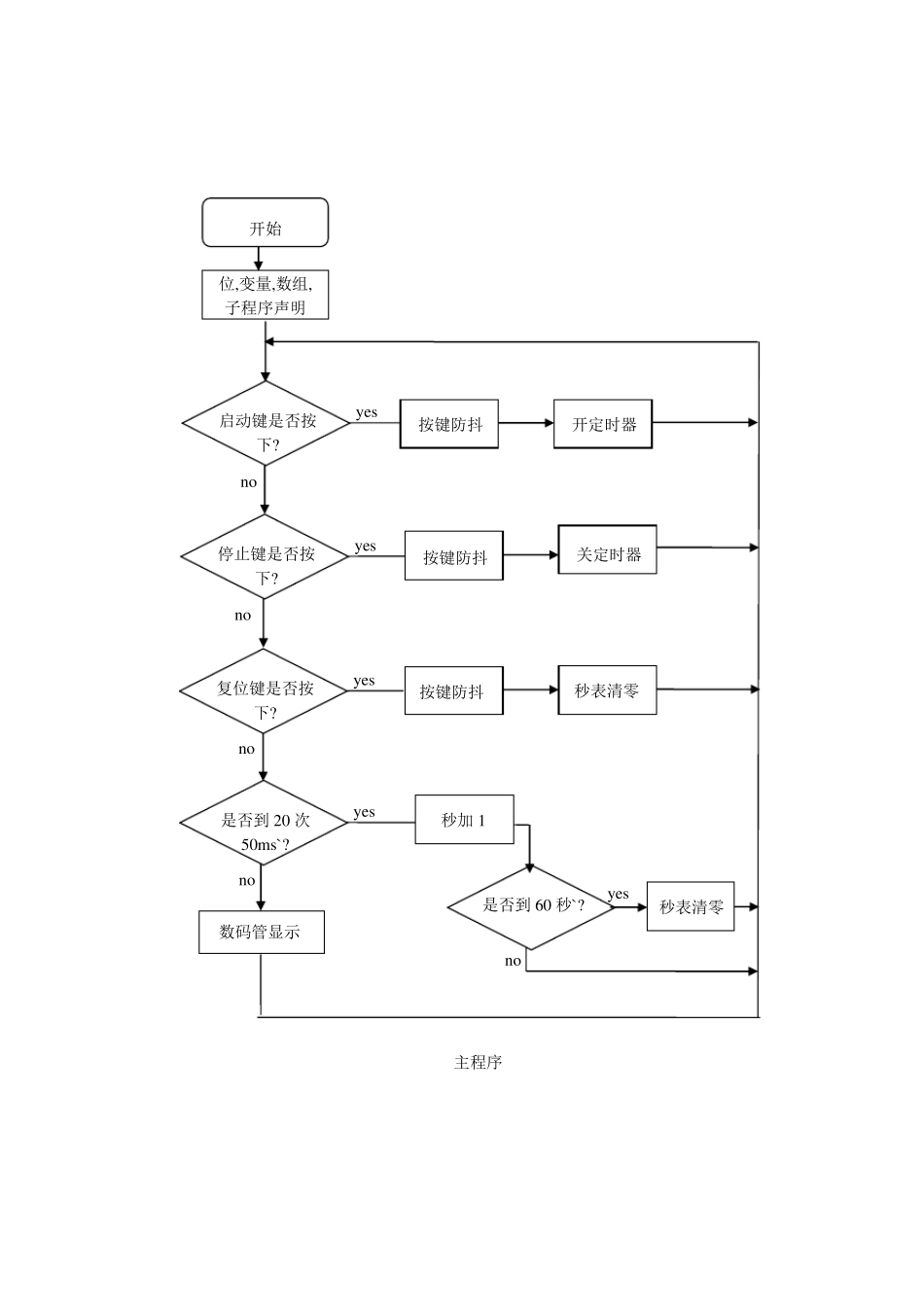

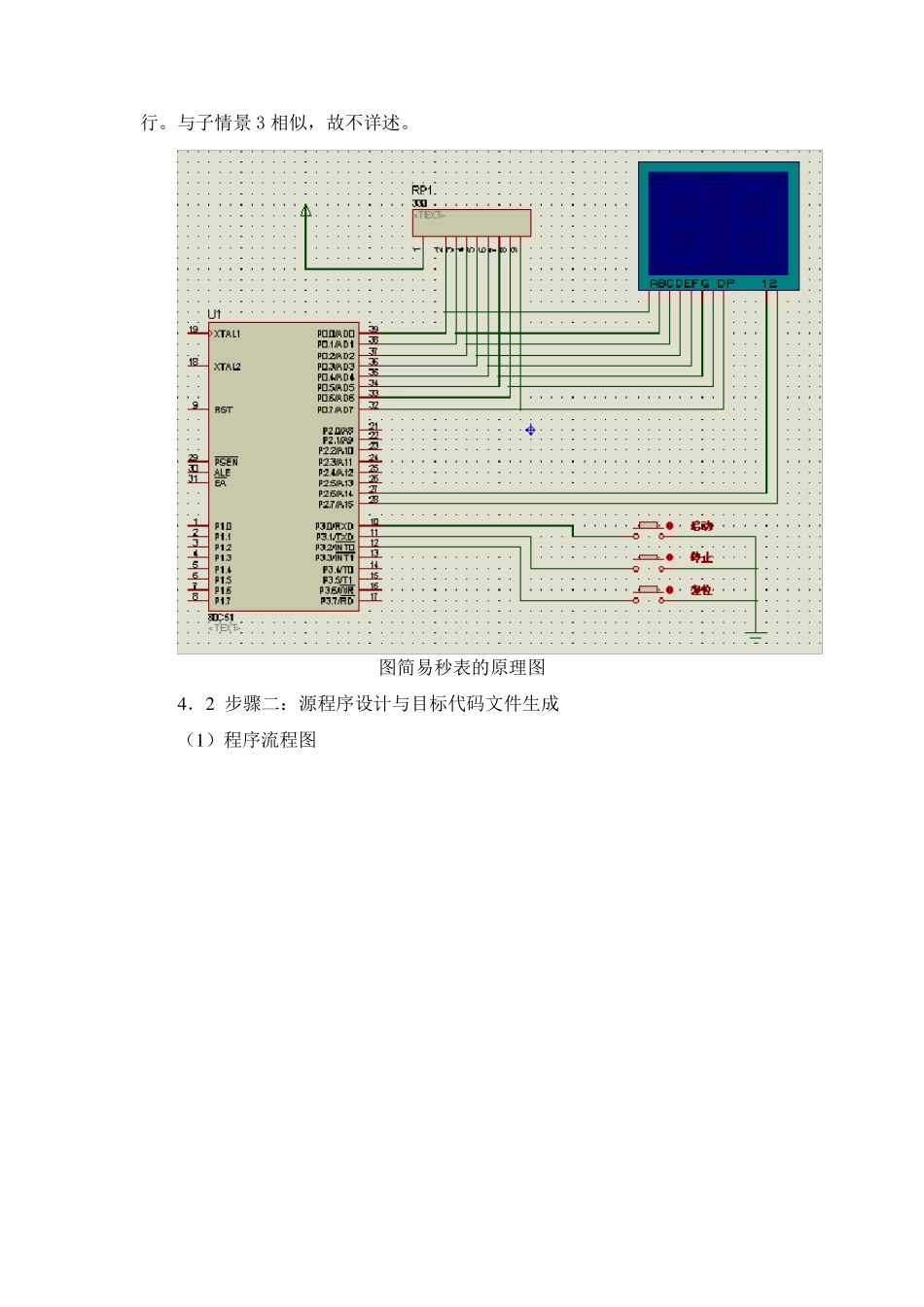

简 易 秒 表 制 作 1 子 情 境 内 容 ： 制 作 简 易 秒 表 ， 利 用 按 键 构 成 键 盘 实 现 秒 表 的 启 动 、 停 止 与复 位 ， 利 用 LED 数 码 管 显 示 时 间 。 2 子 情 境 目 标 ： （ 1） 通 过 简 易 秒 表 的 制 作 ， 进 一 步 熟 悉 LED 数 码 管 与 单 片 机 的 接 口 电 路 （ 2） 学 习 定 时 /计 数 器 、 中 断 技 术 的 综 合 运 用 并 会 使 用 简 易 键 盘 3 知 识 点 链 接 独 立 式 按 键 的 使 用 ： 图5－ 49 为 按 键 与 单 片 机 的 连 接 图 。 机 械 式 按 键 再 按 下 或 释 放 时 ， 由 于 机 械 弹 性 作 用 的 影 响 ， 通 常 伴 随 有一 定 时 间 的 触 点 机 械 抖 动 ， 然 后 其 触 点 才 稳 定 下 来 。 其 抖 动 过 程 如 图5-50所 示 ， 抖 动 时 间 的 长 短 与 开 关 的 机 械 特 性 有 关 ， 一 般 为5~10ms。 在 触 点 抖 动 期 间 检 测 按 键 的 通 与 断 状 态 ， 可 能 导 致 判 断 出 错。 即按 键一 次按 下 或 释 放 被错误地认为 是多次操作 ， 这种情 况是不允许出 现 的 。 为了克服按 键 触 点 机 械 抖 动 所 致 的 检 测 误判 ， 必须采取去抖 动 措施， 可 从硬件、 软件两方面予以考虑。 本子 情 境 中 采用 软件去抖 。 图 按 键 与 单 片 机 连 接 图 图 按 键 被按 下 时 电 压的 变化 4 任务步 骤 4．1 步 骤一 ： PROTEU S电 路 设计 ， 简 易 秒 表 的 原理图 如 图5－ 51 所 示 。 1、 选取元器 件 ①单 片 机 ： AT89C51 ②两位 共阴极蓝色数 码 管 ：7SEG-MPX 2-CC-BLU E ③排阻： RESPACK-8 ④按 钮： BUTTON 2、 放 置元器 件、 放 置电 源和地、 连 线、 元器 件属性 设置 简 易 秒 表 的 原理图 如 图5－ 51 所 示 ， 整个电 路 设计 操作 都在ISIS 平台中 进行。与子情景 3 相似，故不详述。 图简易秒表的原理图 4 ．2 步骤二：源程序设计与目标代码文件生成 （1 ）程序流程图 开始 位,变量,数组,子程序声明 主程序 启动键是否按下? no...
