单片机电子密码锁LCD1602显示

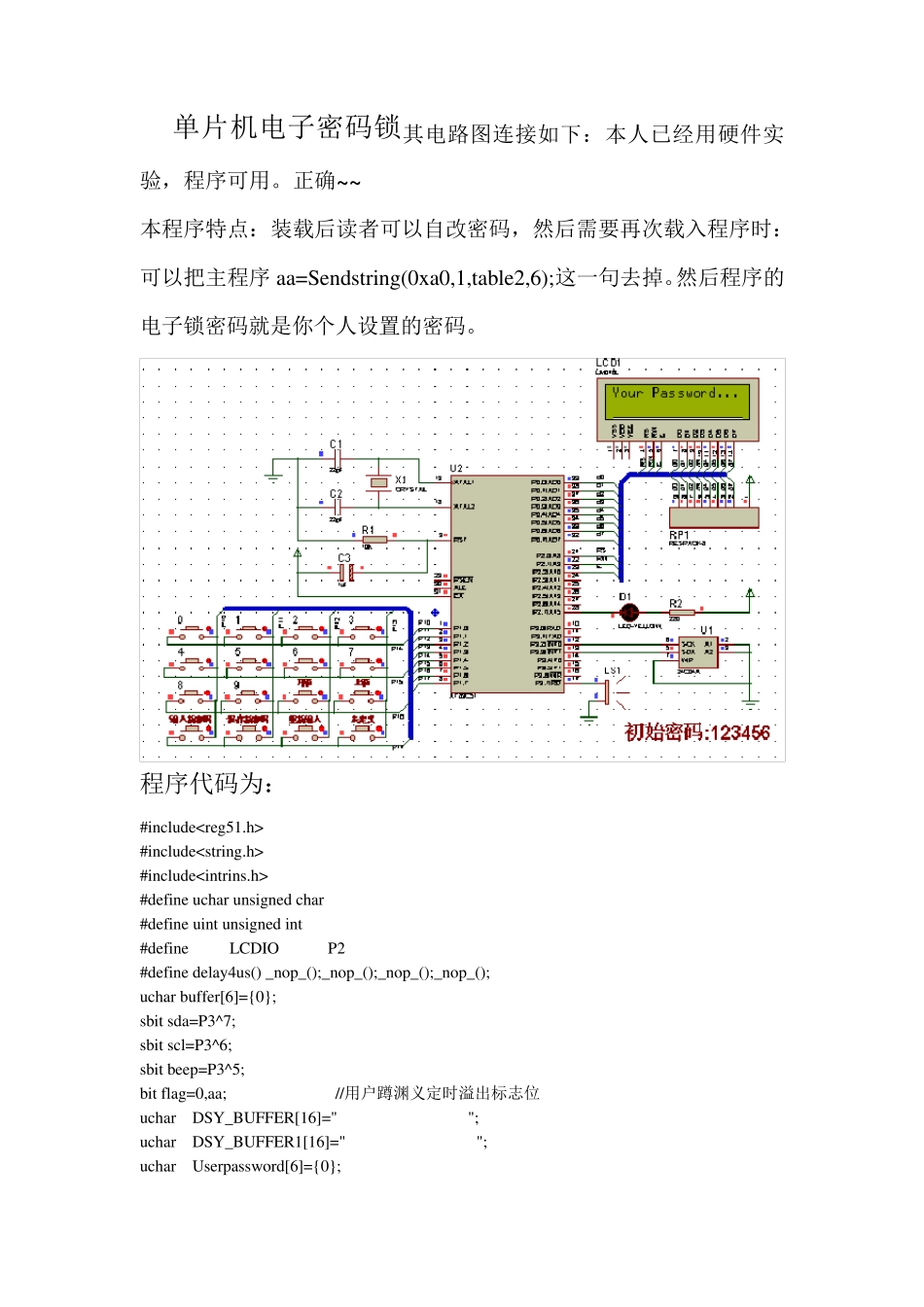

单片机电子密码锁LCD1602显示_第1页
1/10

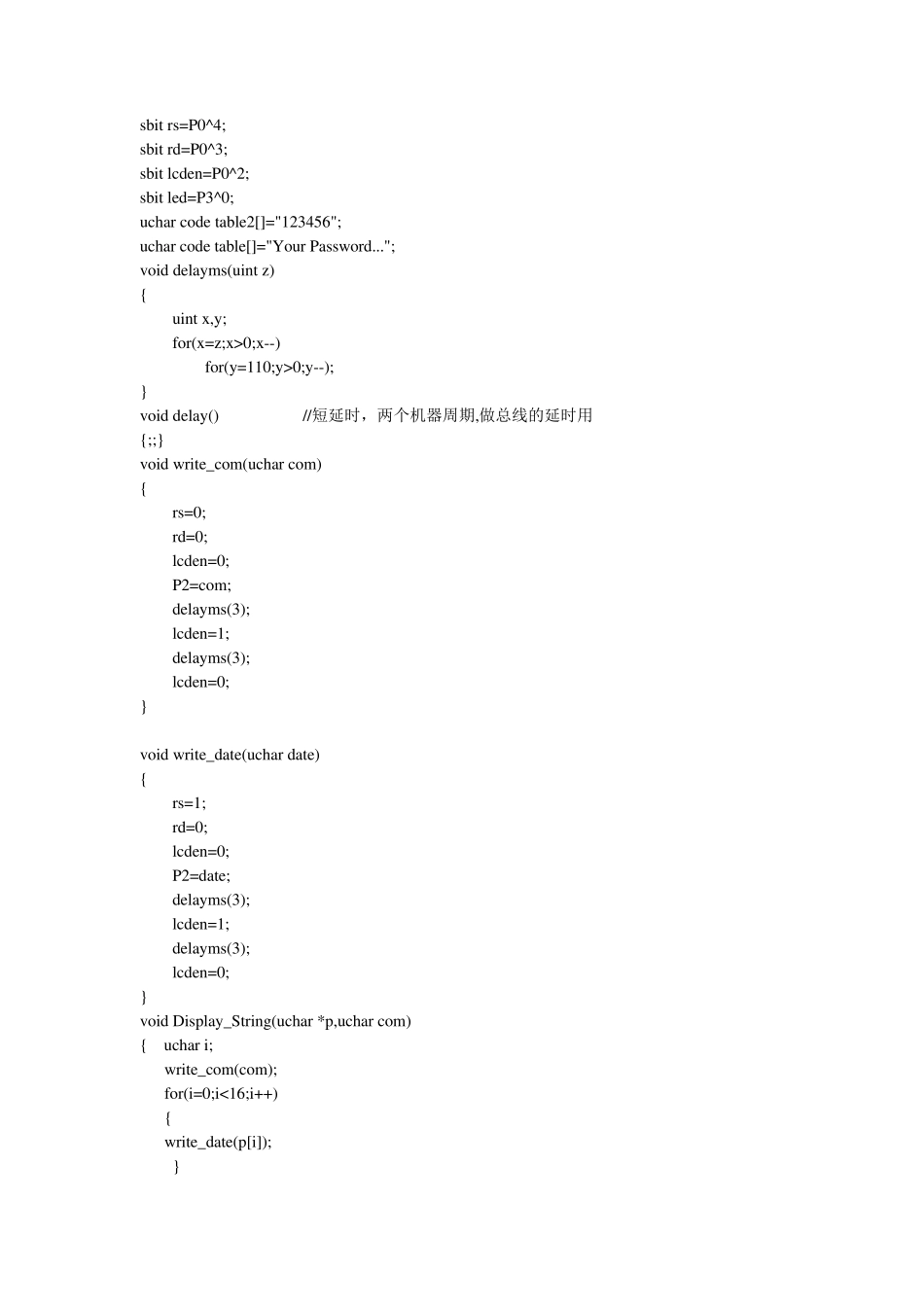

单片机电子密码锁LCD1602显示_第2页
2/10

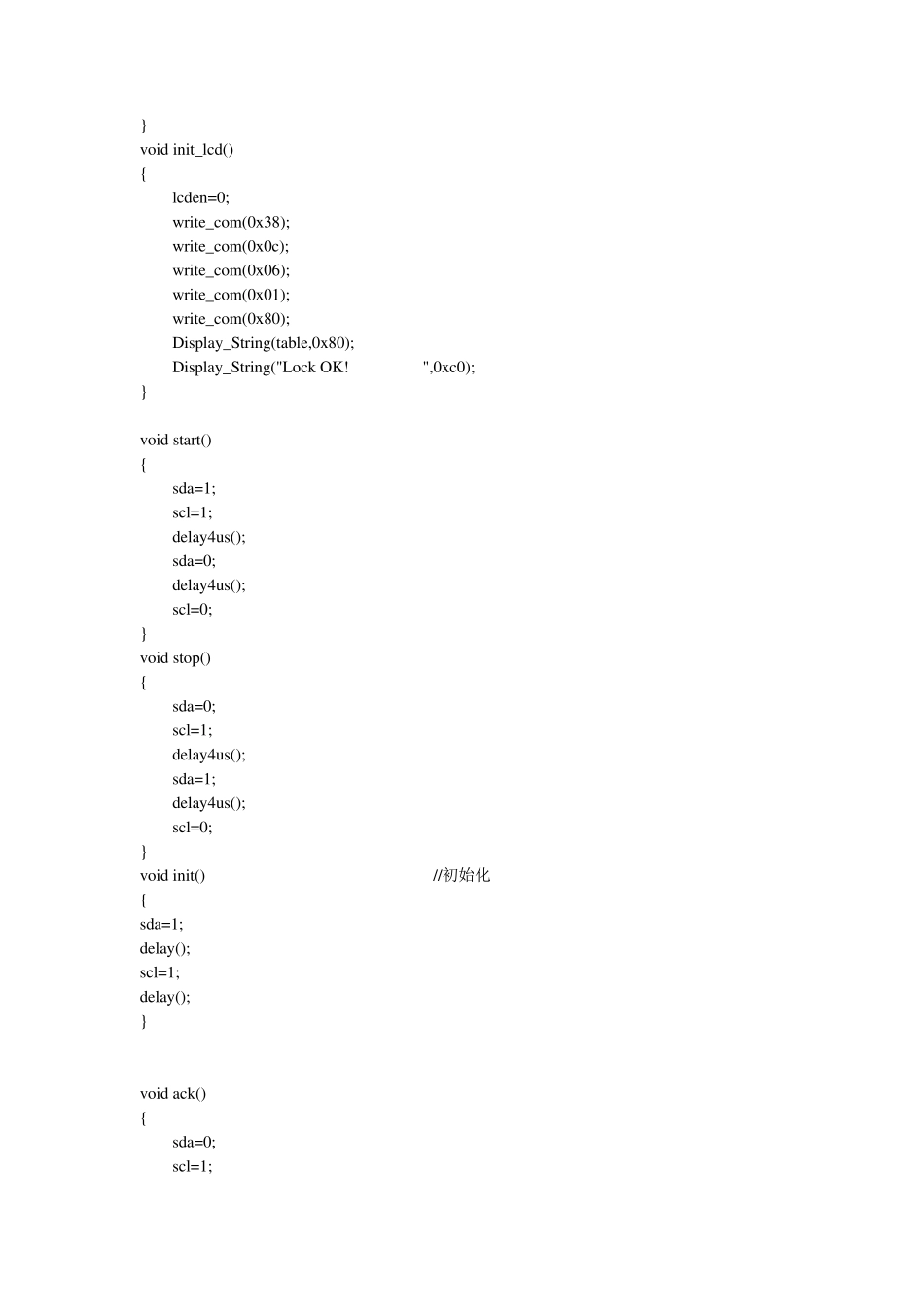

单片机电子密码锁LCD1602显示_第3页
3/10
单片机电子密码锁其电路图连接如下:本人已经用硬件实验,程序可用。正确~ ~ 本程序特点:装载后读者可以自改密码,然后需要再次载入程序时: 可以把主程序aa=Sendstring(0xa0,1,table2,6);这一句去掉。然后程序的电子锁密码就是你个人设置的密码。 程序代码为: #include #include #include #define uchar unsigned char #define uint unsigned int #define LCDIO P2 #define delay4us() _nop_();_nop_();_nop_();_nop_(); uchar buffer[6]={0}; sbit sda=P3^7; sbit scl=P3^6; sbit beep=P3^5; bit flag=0,aa; //用户蹲渊义定时溢出标志位 uchar DSY_BUFFER[16]=" "; uchar DSY_BUFFER1[16]=" "; uchar Userpassword[6]={0}; sbit rs=P0^4; sbit rd=P0^3; sbit lcden=P0^2; sbit led=P3^0; uchar code table2[]="123456"; uchar code table[]="Your Password..."; void delayms(uint z) { uint x,y; for(x=z;x>0;x--) for(y=110;y>0;y--); } void delay() //短延时,两个机器周期,做总线的延时用 {;;} void write_com(uchar com) { rs=0; rd=0; lcden=0; P2=com; delayms(3); lcden=1; delayms(3); lcden=0; } void write_date(uchar date) { rs=1; rd=0; lcden=0; P2=date; delayms(3); lcden=1; delayms(3); lcden=0; } void Display_String(uchar *p,uchar com) { uchar i; write_com(com); for(i=0;i<16;i++) { write_date(p[i]); } } void init_lcd() { lcden=0; write_com(0x38); write_com(0x0c); write_com(0x06); write_com(0x01); write_com(0x80); Display_String(table,0x80); Display_String("Lock OK! ",0xc0); } void start() { sda=1; scl=1; delay4us(); sda=0; delay4us(); scl=0; } void stop() { sda=0; scl=1; delay4us(); sda=1; delay4us(); scl=0; } void init() //初始化 { sda=1; delay(); scl=1; delay(); } void ack() { sda=0; scl=1; delay4us(); scl=0; sda=1; } void noack() { sda=1; scl=1; delay4us(); scl=0; sda=0; } uchar recbyte() { uchar i,rd; rd=0x00; sda=1; for(i=0;i<8;i++) { scl=1; rd<<=1; rd|=sda; delay4us(); scl=0; delay4us(); } scl=0; delay4us(); ret...
