单片机电子时钟课程设计设计报告

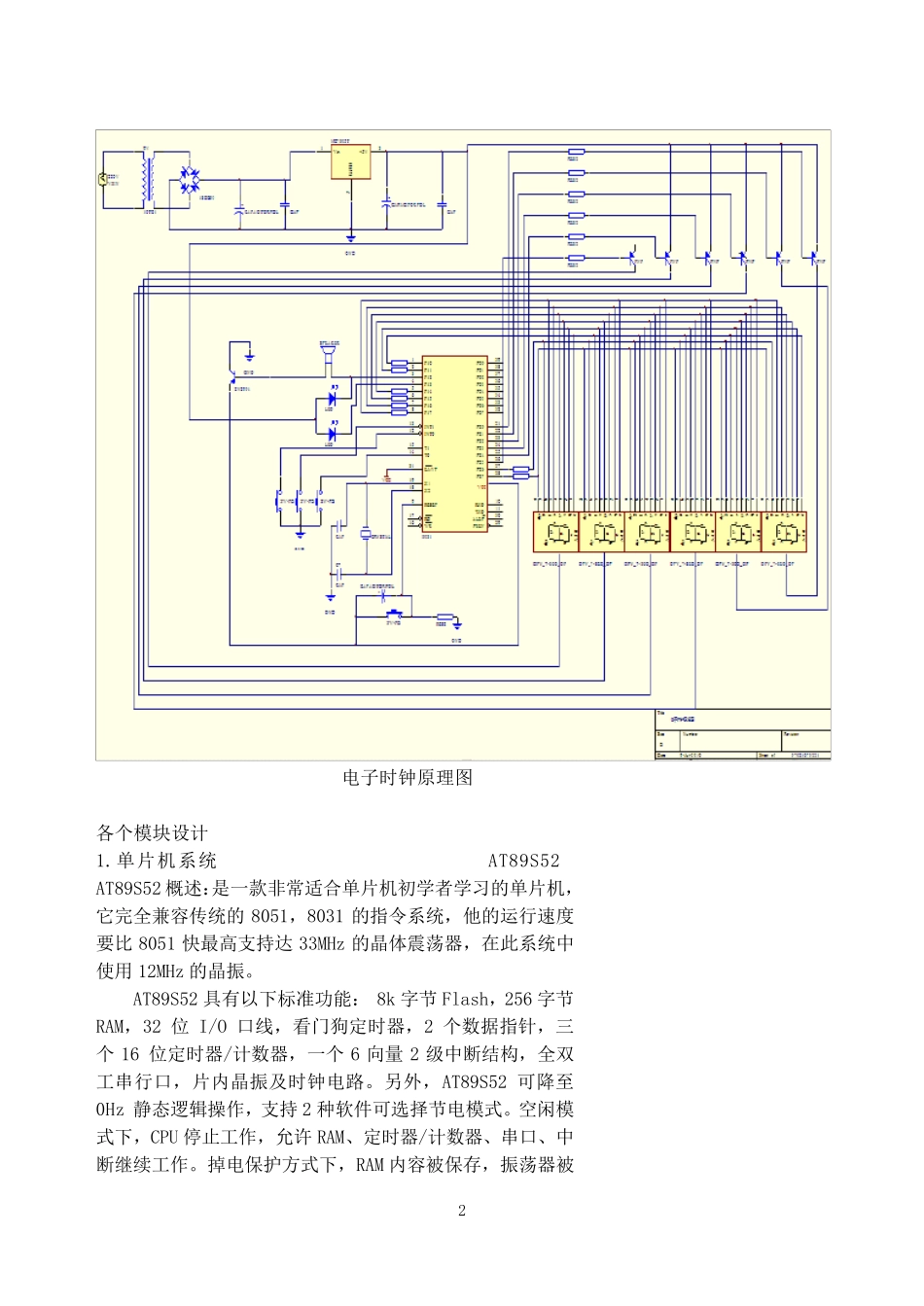

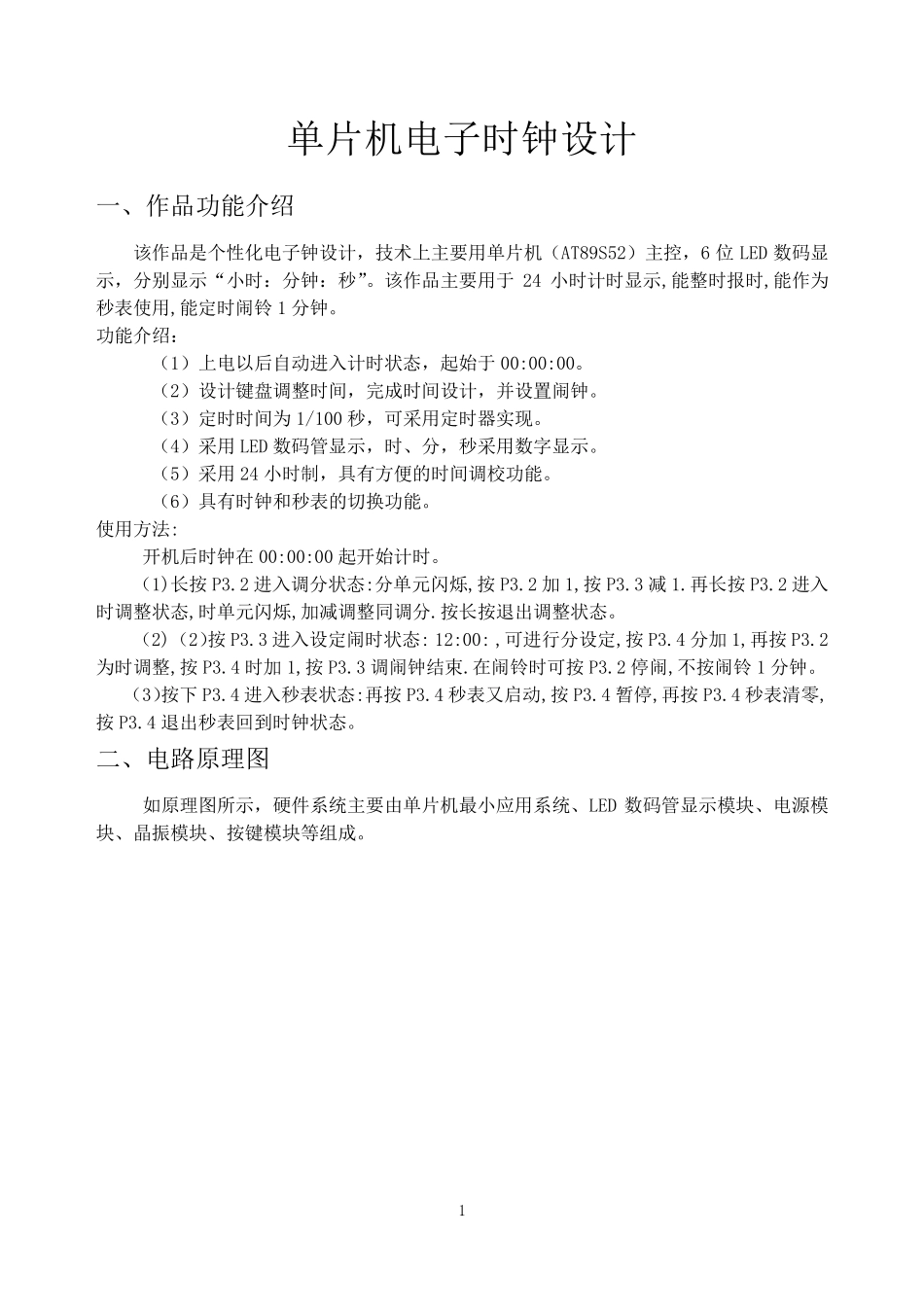

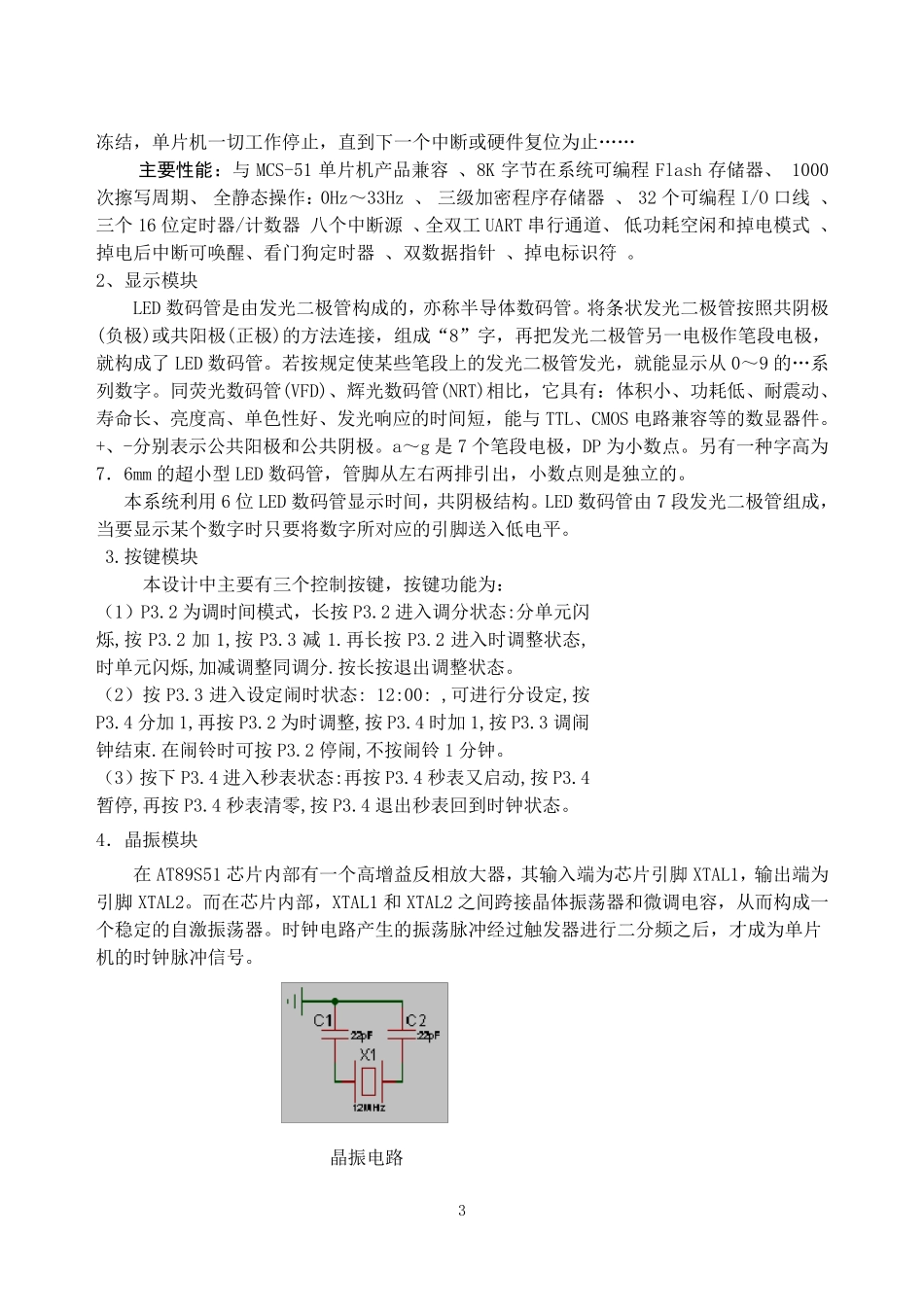

1 单片机电子时钟设计 一、作品功能介绍 该作品是个性化电子钟设计，技术上主要用单片机（AT89S52）主控，6 位LED 数码显示，分别显示“小时：分钟：秒”。该作品主要用于 24 小时计时显示,能整时报时,能作为秒表使用,能定时闹铃 1 分钟。 功能介绍： （1）上电以后自动进入计时状态，起始于 00:00:00。 （2）设计键盘调整时间，完成时间设计，并设置闹钟。 （3）定时时间为 1/100 秒，可采用定时器实现。 （4）采用LED 数码管显示，时、分，秒采用数字显示。 （5）采用24 小时制，具有方便的时间调校功能。 （6）具有时钟和秒表的切换功能。 使用方法: 开机后时钟在 00:00:00 起开始计时。 （1)长按 P3.2 进入调分状态:分单元闪烁,按 P3.2 加 1,按 P3.3 减 1.再长按 P3.2 进入 时调整状态,时单元闪烁,加减调整同调分.按长按退出调整状态。 （2)（2）按 P3.3 进入设定闹时状态: 12:00: ,可进行分设定,按 P3.4 分加 1,再按 P3.2为时调整,按 P3.4 时加 1,按 P3.3 调闹钟结束.在闹铃时可按 P3.2 停闹,不按闹铃 1 分钟。 （3）按下 P3.4 进入秒表状态:再按 P3.4 秒表又启动,按 P3.4 暂停,再按 P3.4 秒表清零,按 P3.4 退出秒表回到时钟状态。 二、电路原理图 如原理图所示，硬件系统主要由单片机最小应用系统、LED 数码管显示模块、电源模块、晶振模块、按键模块等组成。 2 电子时钟原理图 各个模块设计 1.单片机系统 AT89S52 AT89S52 概述：是一款非常适合单片机初学者学习的单片机，它完全兼容传统的8051，8031 的指令系统，他的运行速度要比8051 快最高支持达33MHz 的晶体震荡器，在此系统中使用12MHz 的晶振。 AT89S52 具有以下标准功能： 8k 字节Flash，256 字节RAM，32 位I/O 口线，看门狗定时器，2 个数据指针，三个16 位定时器/计数器，一个6 向量2 级中断结构，全双工串行口，片内晶振及时钟电路。另外，AT89S52 可降至0Hz 静态逻辑操作，支持2 种软件可选择节电模式。空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM 内容被保存，振荡器被 3 冻 结 ， 单 片 机 一 切 工 作 停 止 ， 直 到 下 一 个 中 断 或 硬 件 复 位 为 止 … … 主要性能：与MCS-51 单 片 机 产 品 兼 容 、 8K 字 节 在 系 统 可 编 程Flash 存 储 器 、 1000次...
