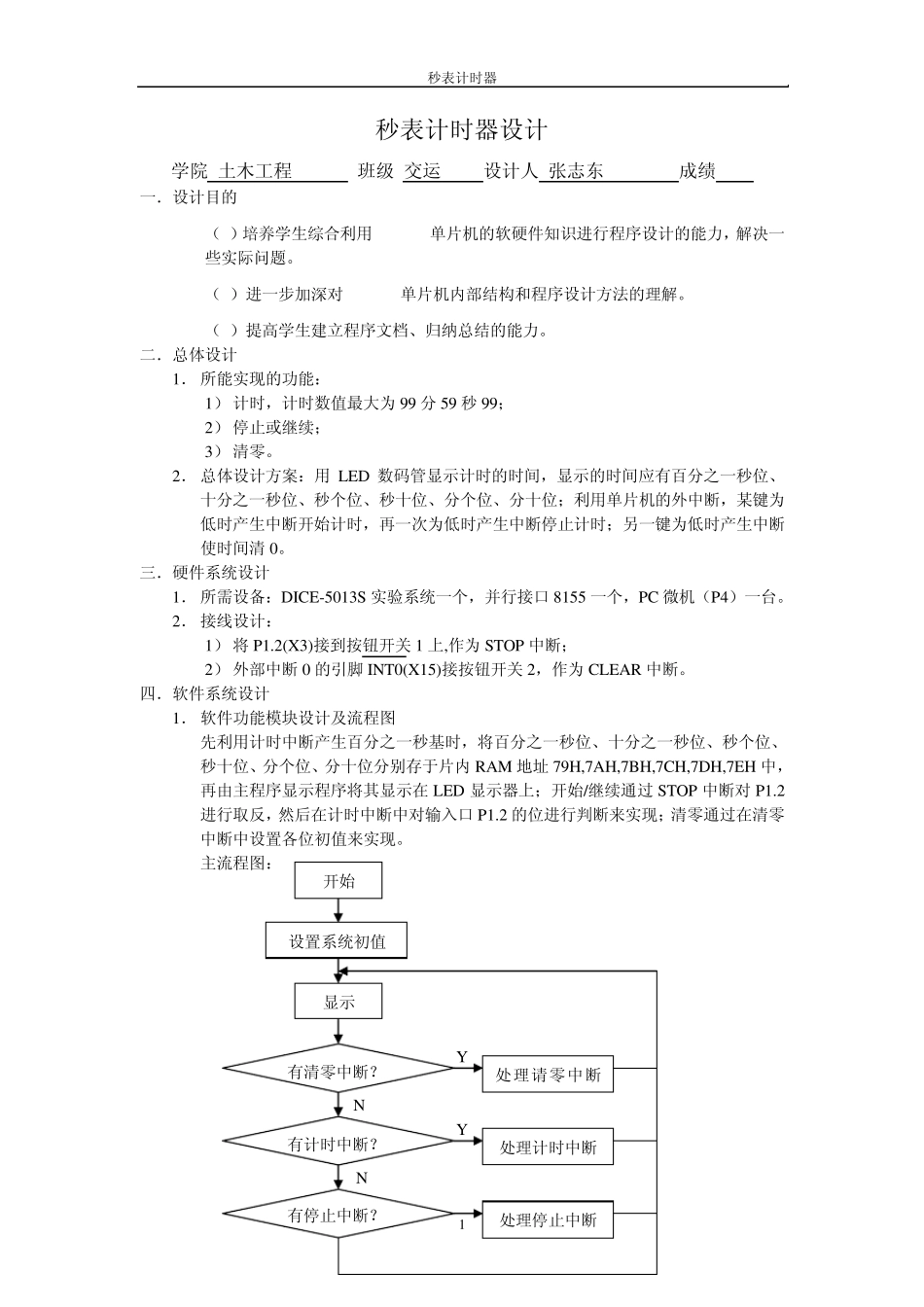

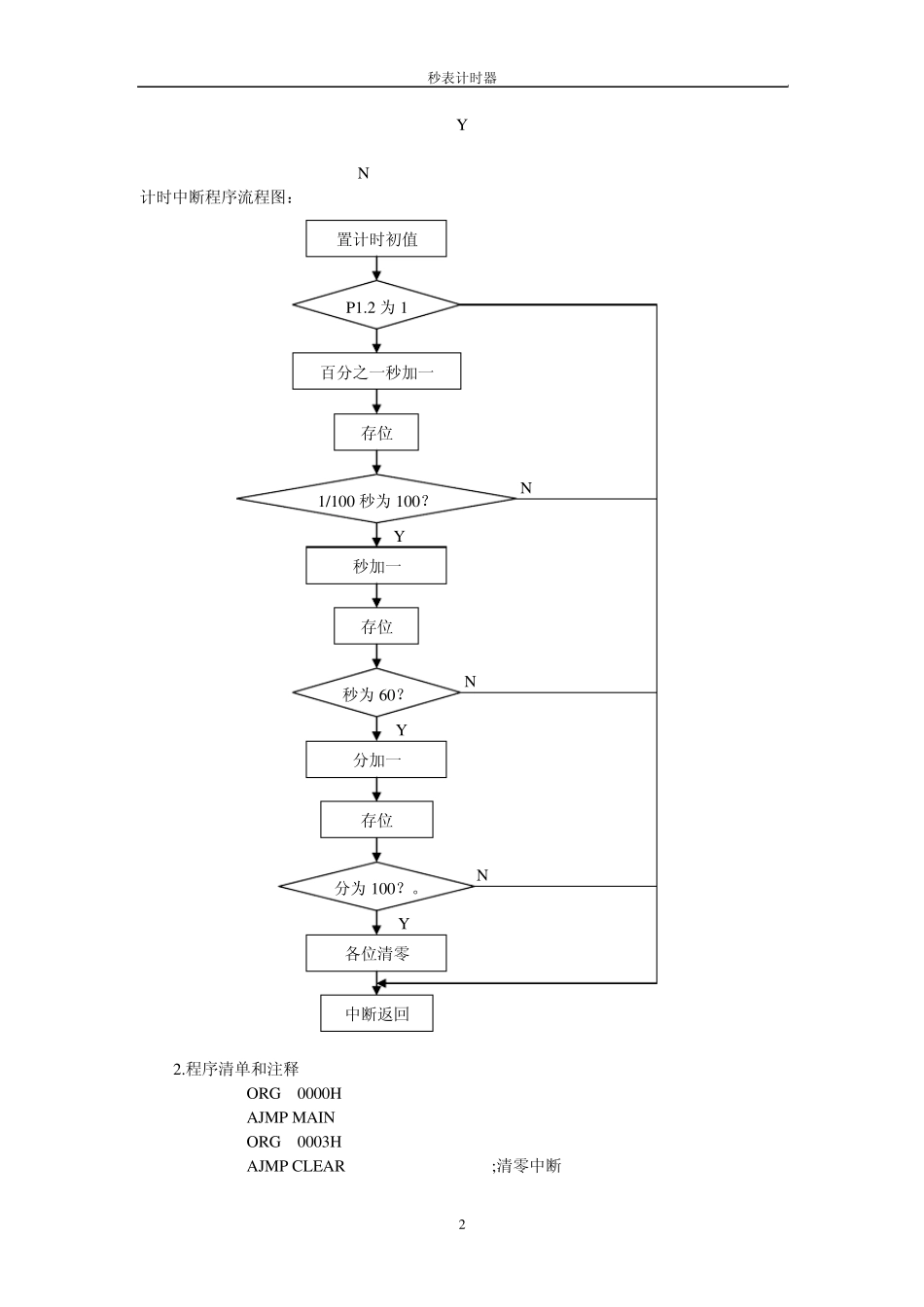

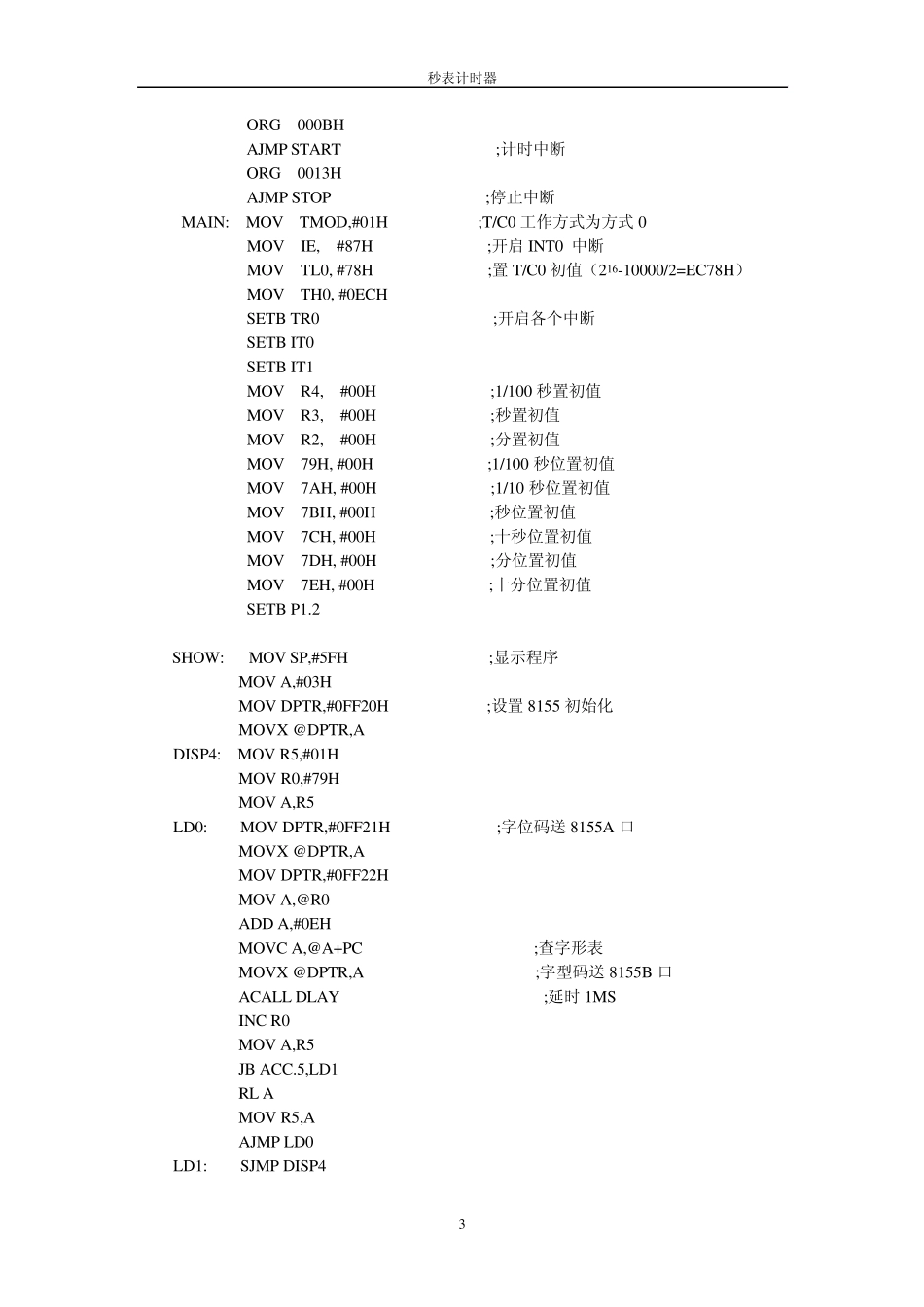

秒表计时器 1 秒表计时器设计 学院 土木工程 班级 交运021 设计人 张志东 __ 成绩 __ 一．设计目的 （1）培养学生综合利用MCS-51单片机的软硬件知识进行程序设计的能力，解决一些实际问题。 （2）进一步加深对MCS-51单片机内部结构和程序设计方法的理解。 （2）提高学生建立程序文档、归纳总结的能力。 二．总体设计 1． 所能实现的功能： 1） 计时，计时数值最大为 99 分 59 秒99； 2） 停止或继续； 3） 清零。 2． 总体设计方案：用LED 数码管显示计时的时间，显示的时间应有百分之一秒位、十分之一秒位、秒个位、秒十位、分个位、分十位；利用单片机的外中断，某键为低时产生中断开始计时，再一次为低时产生中断停止计时；另一键为低时产生中断使时间清 0。 三．硬件系统设计 1． 所需设备：DICE-5013S 实验系统一个，并行接口 8155 一个，PC 微机（P4）一台。 2． 接线设计： 1） 将 P1.2(X3)接到按钮开关 1 上,作为 STOP 中断； 2） 外部中断 0 的引脚 INT0(X15)接按钮开关 2，作为 CLEAR 中断。 四．软件系统设计 1． 软件功能模块设计及流程图 先利用计时中断产生百分之一秒基时，将百分之一秒位、十分之一秒位、秒个位、秒十位、分个位、分十位分别存于片内RAM 地址 79H,7AH,7BH,7CH,7DH,7EH 中，再由主程序显示程序将其显示在 LED 显示器上；开始/继续通过 STOP 中断对P1.2进行取反，然后在计时中断中对输入口 P1.2 的位进行判断来实现；清零通过在清零中断中设置各位初值来实现。 主流程图： Y N Y N 开始设置系统初值 显示 有清零中断？ 有计时中断？ 有停止中断？ 处理请零中断 处理停止中断处理计时中断秒表计时器 2 Y N 计时中断程序流程图： N Y N Y N Y 2.程序清单和注释 ORG 0000H AJMP MAIN ORG 0003H AJMP CLEAR ;清零中断 置计时初值 P1.2 为1 百分之一秒加一 存位 1/100 秒为100？ 秒加一 分加一 存位 存位 秒为60？ 分为100？。 各位清零 中断返回 秒表计时器 3 ORG 000BH AJMP START ;计时中断 ORG 0013H AJMP STOP ;停止中断 MAIN: MOV TMOD,#01H ;T/C0 工作方式为方式0 MOV IE, #87H ;开启INT0 中断 MOV TL0, #78H ;置T/C0 初值（216-10000/2=EC78H） MOV TH0, #0ECH SETB TR0 ;开启各个中断 SETB IT0 SETB IT1 MOV R4, #00H ;1/100 秒置初值 MOV R...
