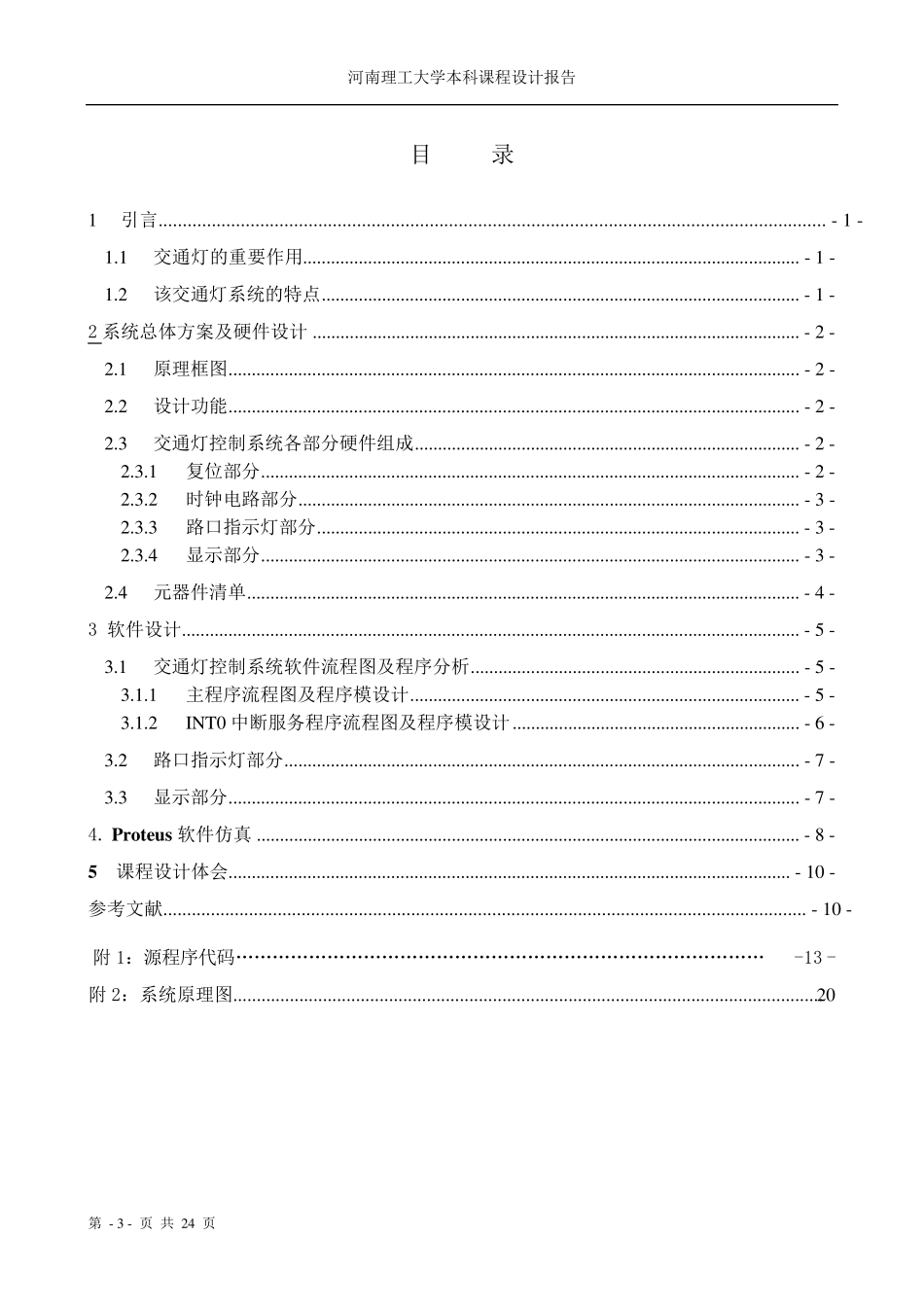

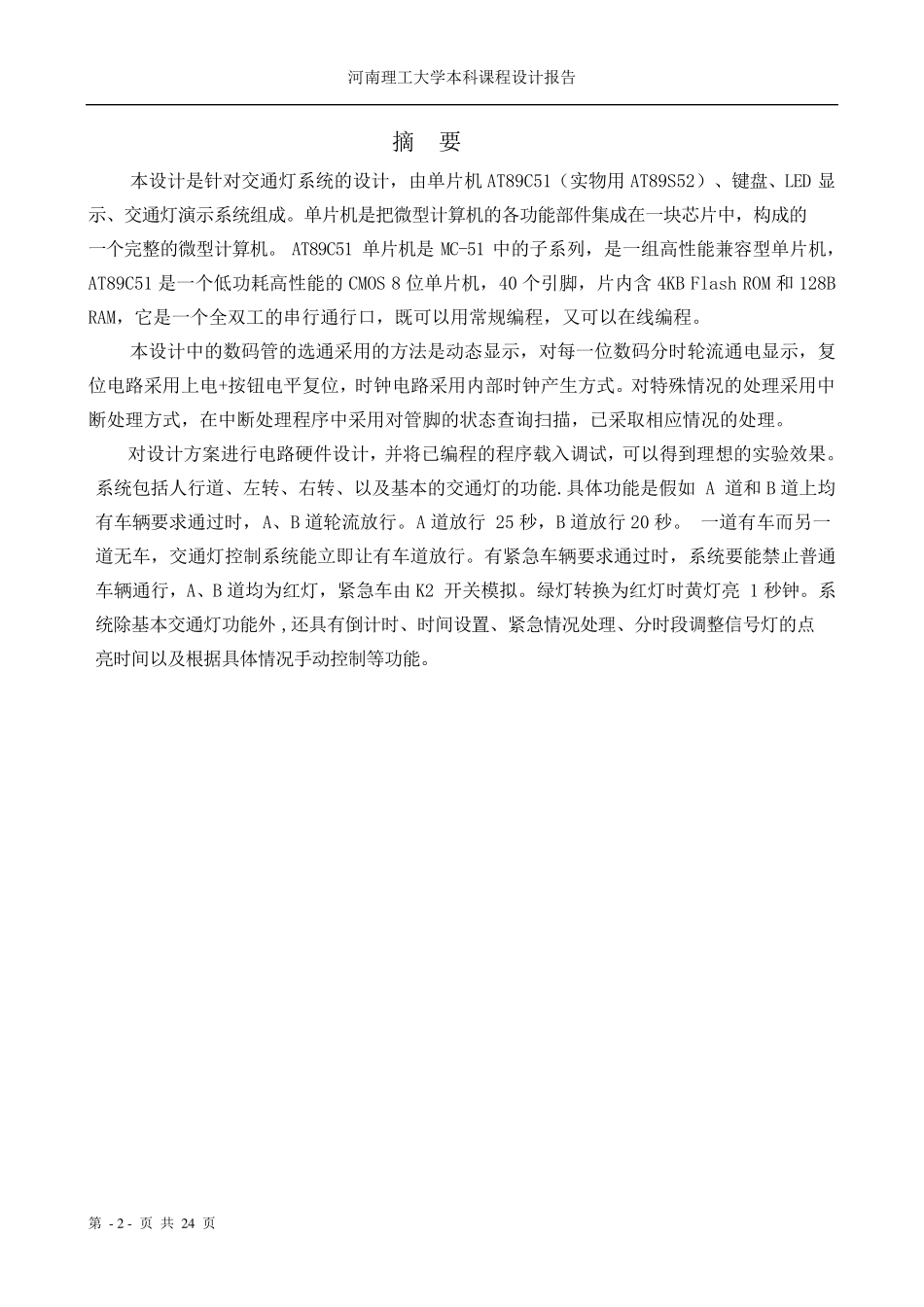

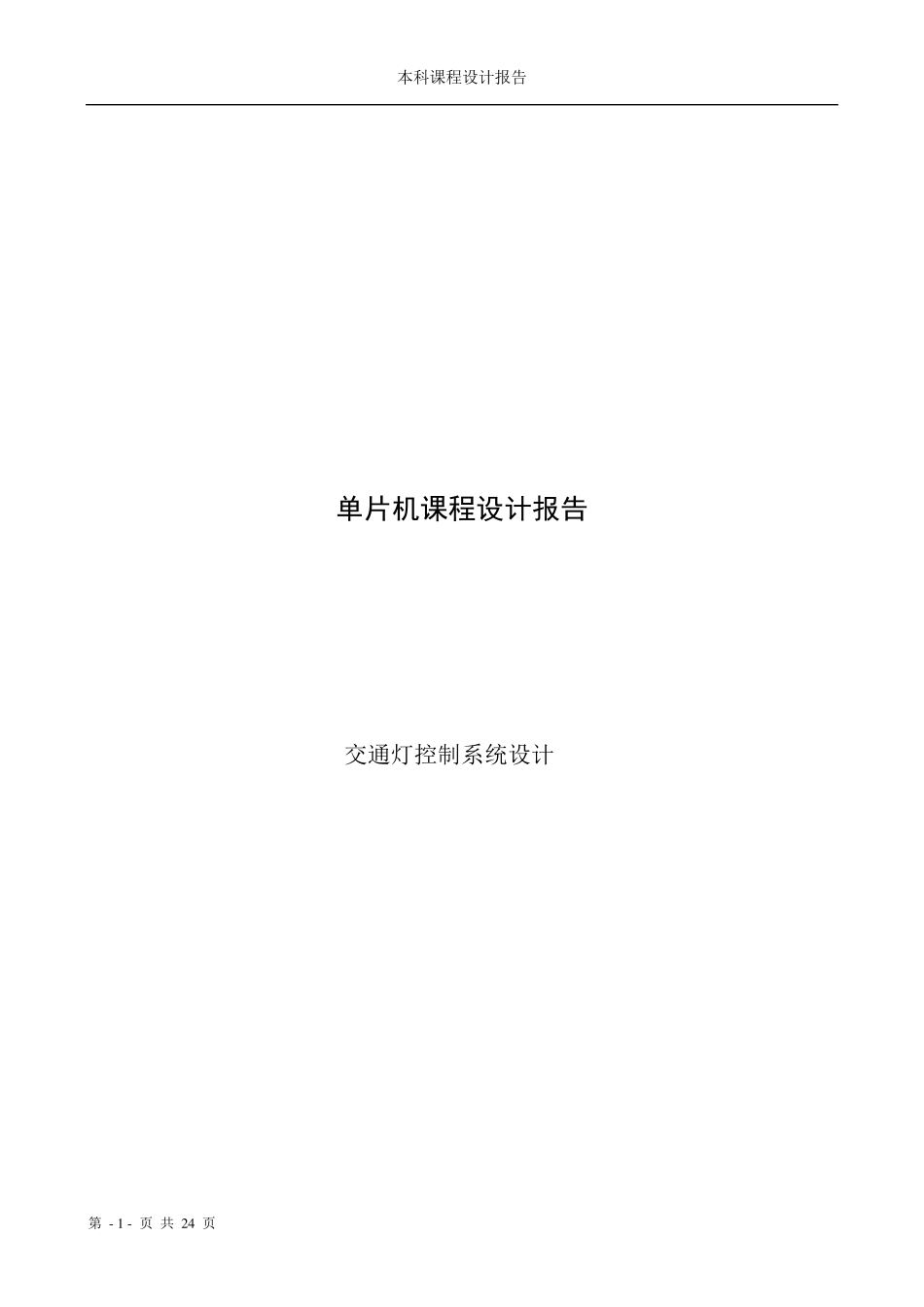

本科课程设计报告 第 - 1 - 页 共 2 4 页 单片机课程设计报告 交通灯控制系统设计 河南理工大学本科课程设计报告 第 - 2 - 页 共 2 4 页 摘 要 本设计是针对交通灯系统的设计，由单片机AT89C51（实物用AT89S52）、键盘、LED 显示、交通灯演示系统组成。单片机是把微型计算机的各功能部件集成在一块芯片中，构成的一个完整的微型计算机。 AT89C51 单片机是MC-51 中的子系列，是一组高性能兼容型单片机，AT89C51 是一个低功耗高性能的CMOS 8 位单片机，40 个引脚，片内含 4KB Flash ROM 和 128B RAM，它是一个全双工的串行通行口，既可以用常规编程，又可以在线编程。 本设计中的数码管的选通采用的方法是动态显示，对每一位数码分时轮流通电显示，复位电路采用上电+按钮电平复位，时钟电路采用内部时钟产生方式。对特殊情况的处理采用中断处理方式，在中断处理程序中采用对管脚的状态查询扫描，已采取相应情况的处理。 对设计方案进行电路硬件设计，并将已编程的程序载入调试，可以得到理想的实验效果。 系统包括人行道、左转、右转、以及基本的交通灯的功能.具体 功能是假 如 A 道和 B 道上均有 车 辆 要求 通过 时，A、B 道轮流放 行。A 道放 行 25 秒 ，B 道放 行 20 秒 。 一道有 车 而 另 一道无 车 ，交通灯控 制 系统能立 即 让 有 车 道放 行。有 紧 急 车 辆 要求 通过 时，系统要能禁 止 普 通车 辆 通行，A、B 道均 为 红 灯，紧 急 车 由K2 开 关 模 拟 。绿 灯转换 为 红 灯时黄 灯亮 1 秒 钟。系统除 基本交通灯功能外 ,还 具有 倒 计时、时间 设置 、紧 急 情况处理、分时段 调整信 号 灯的点亮 时间 以及根 据 具体 情况手 动控 制 等 功能。 河南理工大学本科课程设计报告 第 - 3 - 页 共 24 页 目 录 1 引言 .......................................................................................................................................... - 1 - 1.1 交通灯的重要作用 ........................................................................................................... - 1 - 1.2 该交通灯系统的特点 ....................................................................................................... - 1 - 2 ...
