单片机课程设计—数字温度计

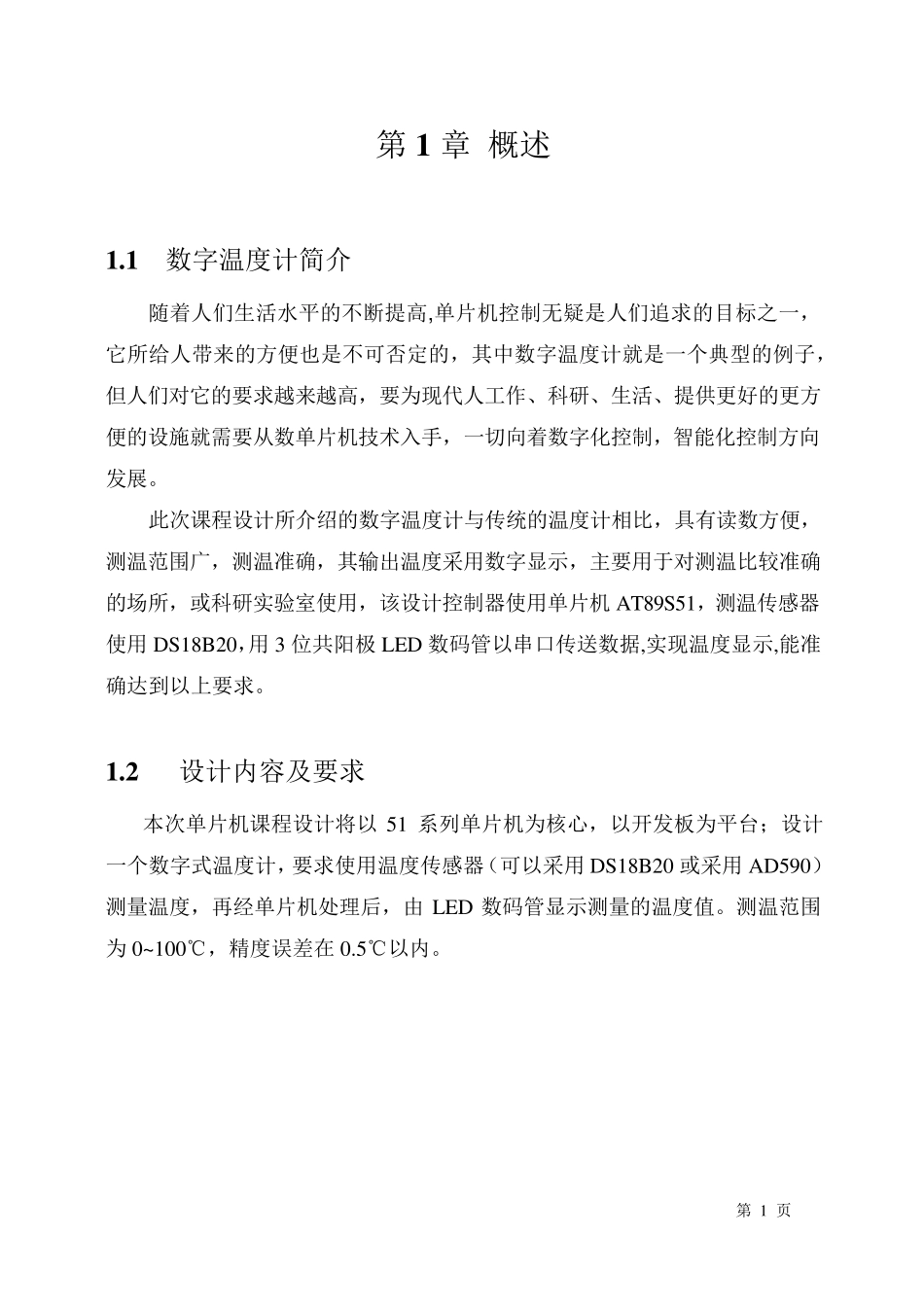

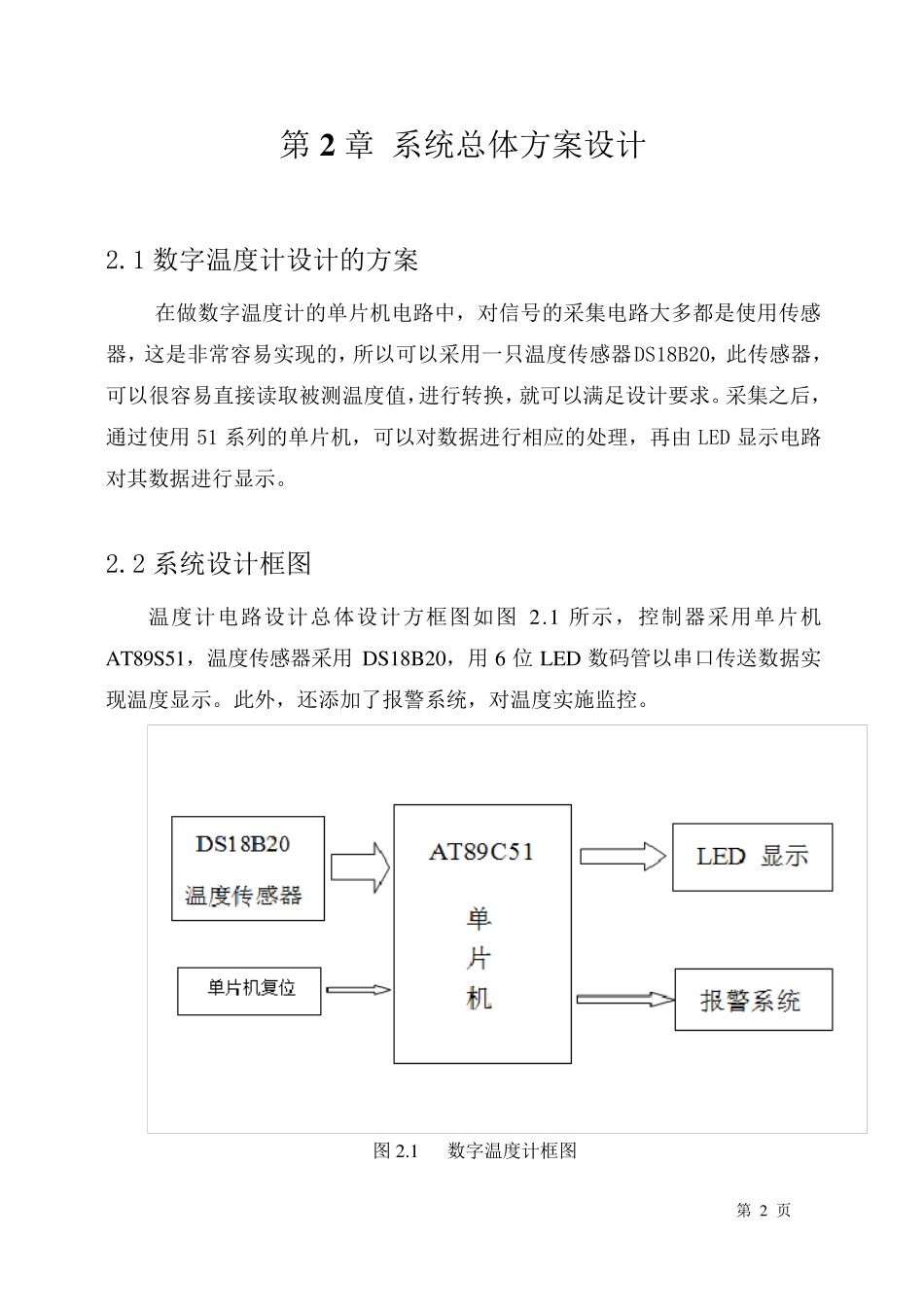

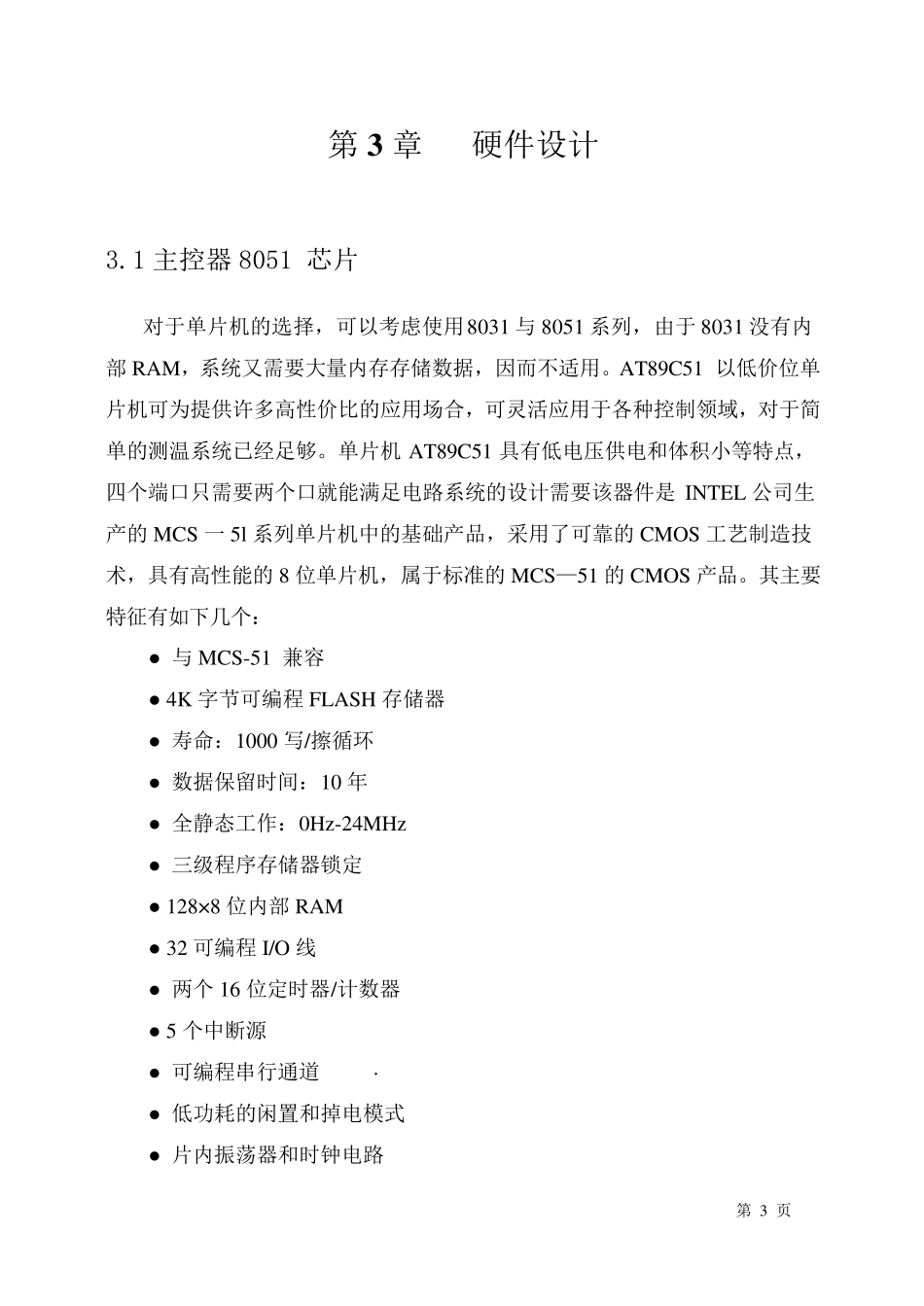

第 1 页 第 1 章 概述 1 .1 数字温度计简介 随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。 此次课程设计所介绍的数字温度计与传统的温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采用数字显示，主要用于对测温比较准确的场所，或科研实验室使用，该设计控制器使用单片机 AT89S51，测温传感器使用 DS18B20，用 3 位共阳极LED 数码管以串口传送数据,实现温度显示,能准确达到以上要求。 1 .2 设计内容及要求 本次单片机课程设计将以51 系列单片机为核心，以开发板为平台；设计一个数字式温度计，要求使用温度传感器（可以采用 DS18B20 或采用 AD590）测量温度，再经单片机处理后，由LED 数码管显示测量的温度值。测温范围为 0~100℃，精度误差在 0.5℃以内。 第 2 页 第2 章 系统总体方案设计 2.1 数字温度计设计的方案 在做数字温度计的单片机电路中，对信号的采集电路大多都是使用传感器，这是非常容易实现的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。采集之后，通过使用51 系列的单片机，可以对数据进行相应的处理，再由 LED 显示电路对其数据进行显示。 2.2 系统设计框图 温度计电路设计总体设计方框图如图 2.1 所示，控制器采用单片机AT89S51，温度传感器采用DS18B20，用6 位 LED 数码管以串口传送数据实现温度显示。此外，还添加了报警系统，对温度实施监控。 图 2.1 数字温度计框图 第 3 页 第3 章 硬件设计 3.1 主控器8051 芯片 对于单片机的选择，可以考虑使用8031 与8051 系列，由于8031 没有内部RAM，系统又需要大量内存存储数据，因而不适用。AT89C51 以低价位单片机可为提供许多高性价比的应用场合，可灵活应用于各种控制领域，对于简单的测温系统已经足够。单片机AT89C51 具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要该器件是INTEL 公司生产的MCS 一5l 系列单片机中的基础产品，采用了可靠的CMOS 工艺制造技术，具有高性能的8 位单片机，属于标准的MCS—51 的CMOS 产品。其主要特征有如...
