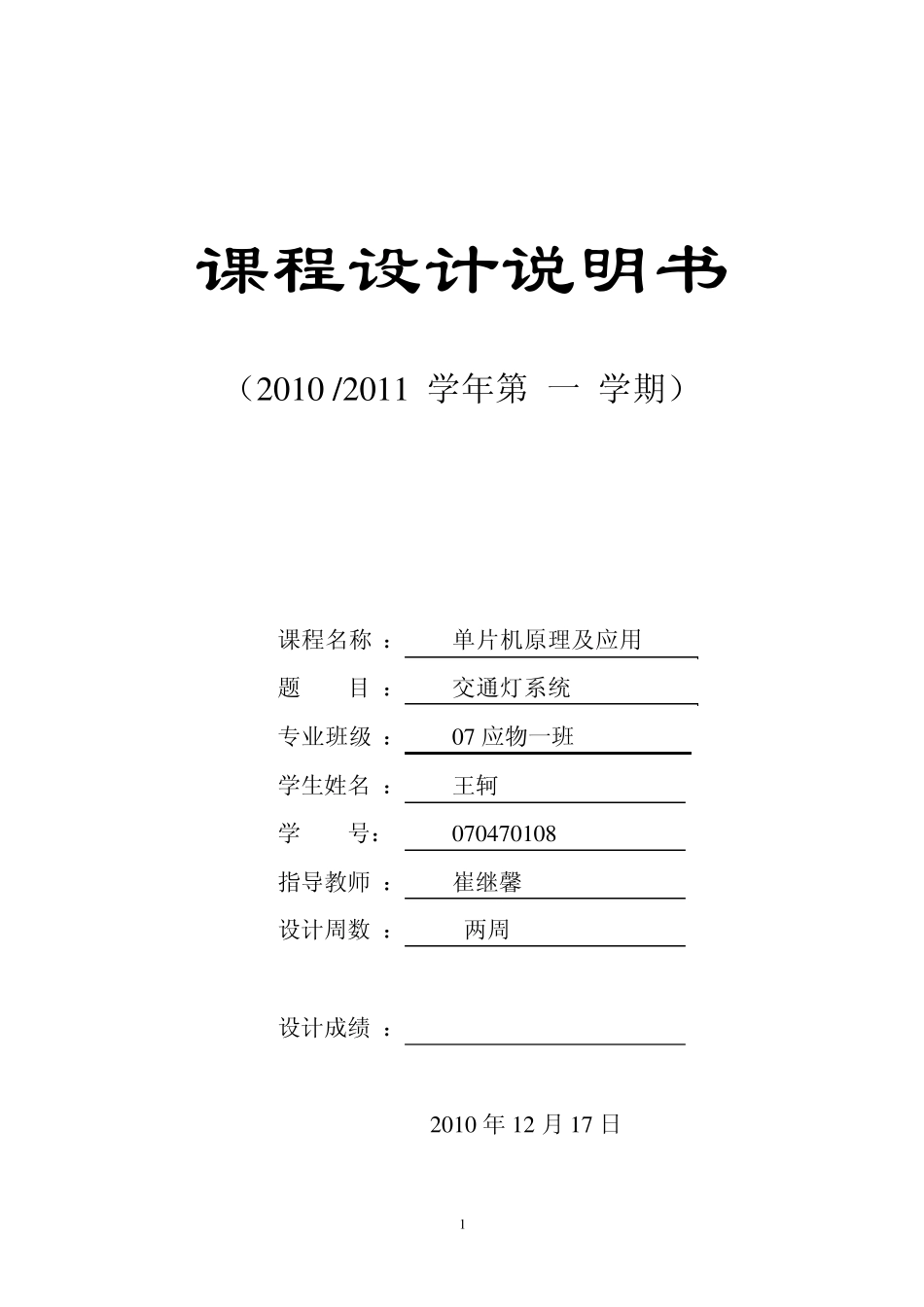

1 课程设计说明书 （2 0 1 0 /2 0 1 1 学年第 一 学期） 课程名称 ： 单片机原理及应用 题 目 ： 交通灯系统 专业班级 ： 0 7 应物一班 学生姓名 ： 王轲 学 号： 0 7 0 4 7 0 1 0 8 指导教师 ： 崔继馨 设计周数 ： 两周 设计成绩 ： 2 0 1 0 年1 2 月 1 7 日 2 一、课程设计目的： （1）掌握单片机的接口技术及相关外围芯片的外特性，控制方法。 （2）通过课程设计，掌握以单片机核心的电路设计的基本方法和技术。 （3）通过实际程序设计和调试，逐步掌握模块化程序设计方法和调试技术。 （4）与模拟电子技术，数字电子技术等课程相结合，进一步熟悉和掌握单片机的结构及工作原理，为以后所学的后续课程打下良好的基础。 （5）通过完成一个包括电路设计和程序开发的完整过程，使学生了解开发一单片机应用系统的全过程，为今后从事相应打下基础。 二．原始数据及主要任务： 按照单片机原理及应用课程设计大纲的要求，在熟练掌握 89C52RC 处理器开发基础上进行交通灯系统硬件电路的设计、仿真、焊接和测试；并能熟练运用 KeilC 开发环境完成软件程序设计，制作一套完整的交通灯系统。 三、技术要求： 本系统模拟真实的交通环境，实现交通控制，用数码管显示红绿灯时间，用发光二极管模拟红绿灯，同时设置按键使红绿灯时间可动态调整；另外，系统外扩接口，用于输入输出新技术带来的更加智能的交通信息，实现交通信息智能化控制。具体要求如下： （1）可以在数码管上显示红绿灯等待时间。 （2）每一秒钟，等待时间自动减 1；时间归零后，红绿灯颜色自动切换。 （3）通过键盘可动态修改红绿灯时间。 （4）应用 Proteu s7 进行硬件电路方案设计及仿真；最终完成硬件焊接和测试。 （5）利用 Keil C 开发环境完成软件设计，下载后调试运行。 四 课程设计正文 3 交通灯系统 近年来随着科技的飞速发展，单片机的应用正在不断地走向深入，同时也带动着传统控制的日新月异更新。在自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，加以完善。 十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。那么靠什么来实现这井然秩序呢？靠的是交通信号灯的自动指挥系统。交通信号灯控制方式很多。本系统采用 MSC-51 系列单片机AT89C51 为中心器件来...
