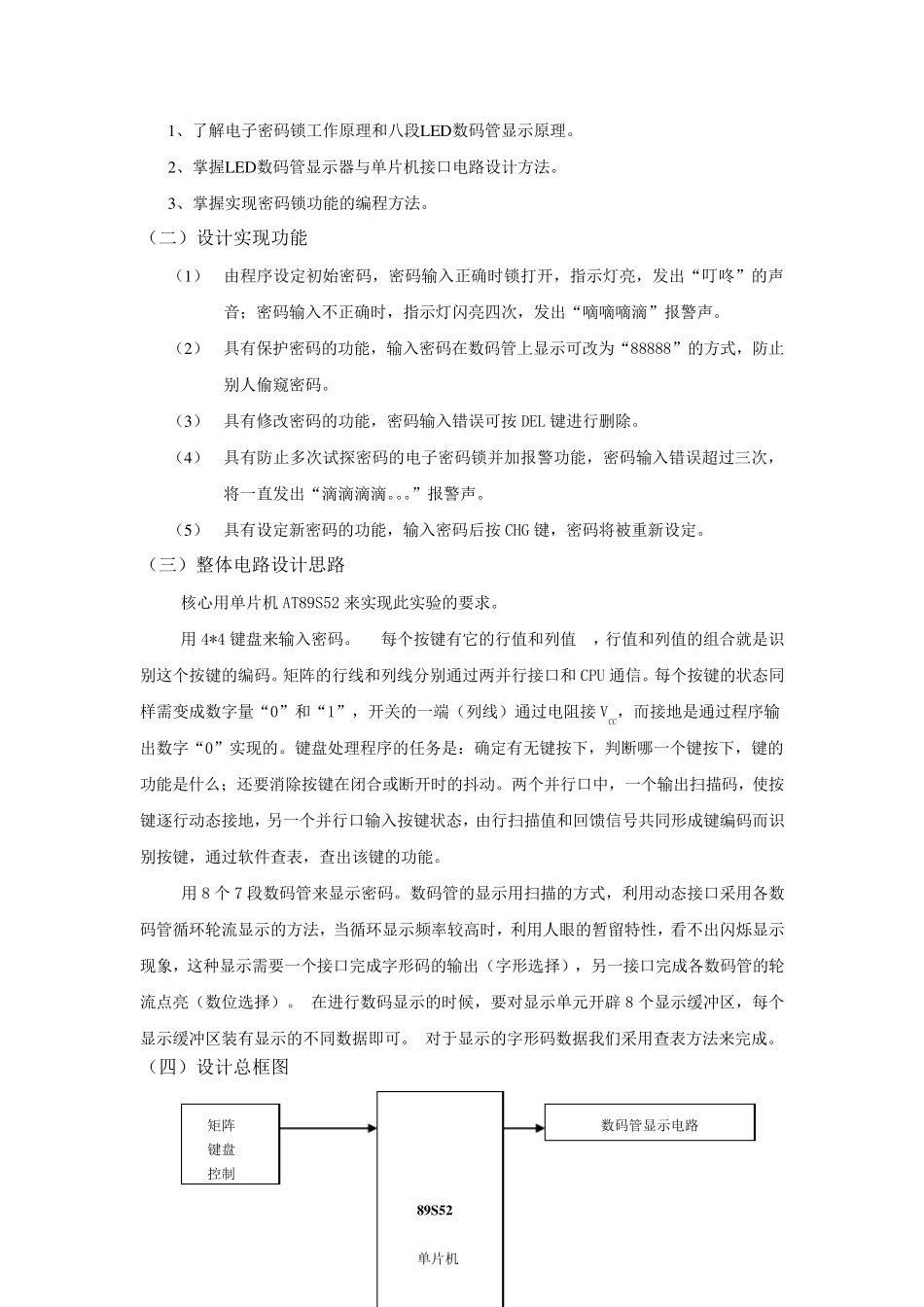

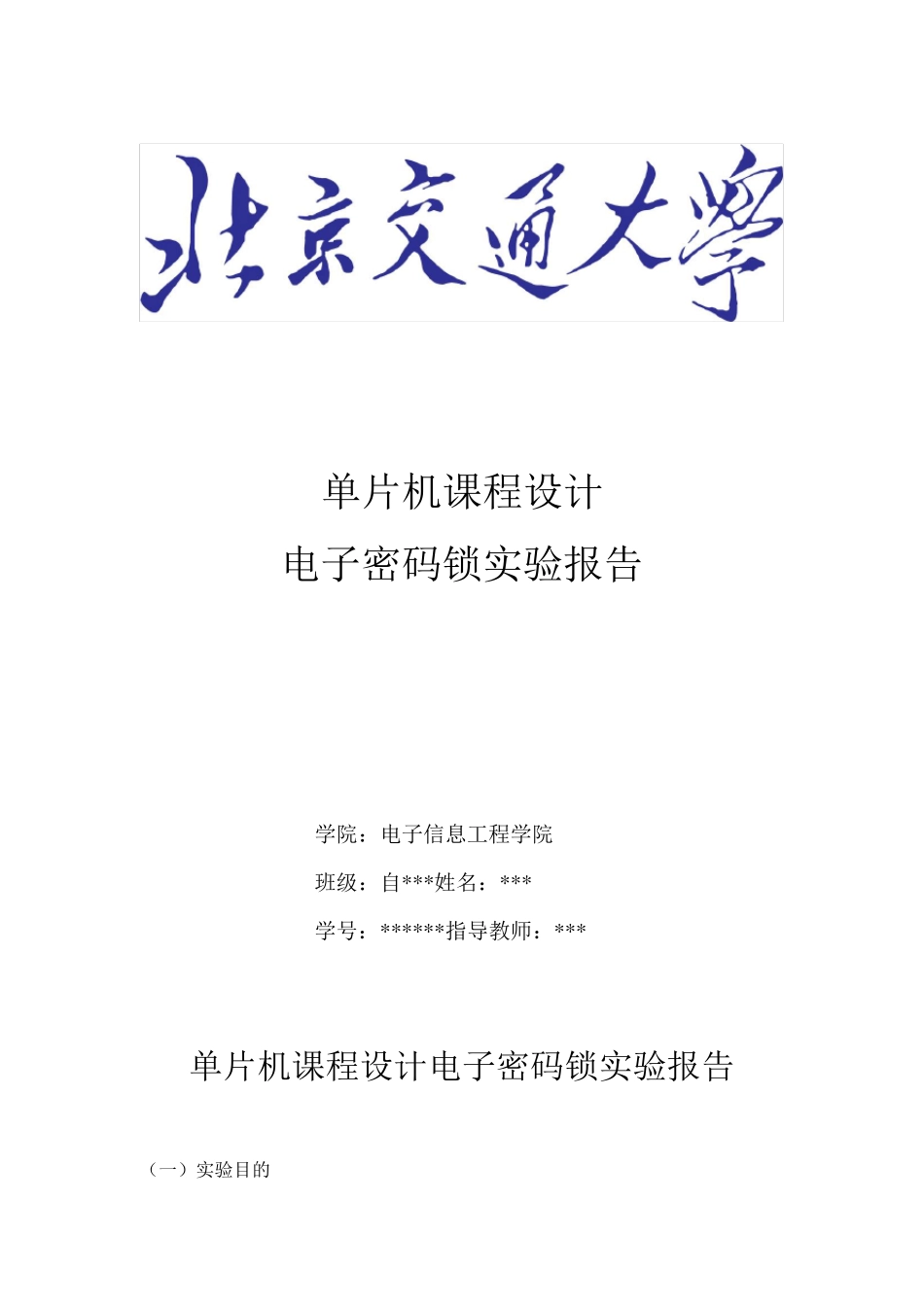

单片机课程设计 电子密码锁实验报告 学院:电子信息工程学院 班级:自* * * 姓名:* * * 学号:* * * * * * 指导教师:* * * 单片机课程设计电子密码锁实验报告 (一)实验目的 1、了解电子密码锁工作原理和八段LED数码管显示原理。 2、掌握LED数码管显示器与单片机接口电路设计方法。 3、掌握实现密码锁功能的编程方法。 (二)设计实现功能 (1) 由程序设定初始密码,密码输入正确时锁打开,指示灯亮,发出“叮咚”的声音;密码输入不正确时,指示灯闪亮四次,发出“嘀嘀嘀滴”报警声。 (2) 具有保护密码的功能,输入密码在数码管上显示可改为“88888”的方式,防止别人偷窥密码。 (3) 具有修改密码的功能,密码输入错误可按 DEL 键进行删除。 (4) 具有防止多次试探密码的电子密码锁并加报警功能,密码输入错误超过三次,将一直发出“滴滴滴滴。。。”报警声。 (5) 具有设定新密码的功能,输入密码后按 CHG 键,密码将被重新设定。 (三)整体电路设计思路 核心用单片机AT89S52 来实现此实验的要求。 用 4*4 键盘来输入密码。 每个按键有它的行值和列值 ,行值和列值的组合就是识别这个按键的编码。矩阵的行线和列线分别通过两并行接口和CPU 通信。每个按键的状态同样需变成数字量“0”和“1”,开关的一端(列线)通过电阻接VCC,而接地 是通过程序输出数字“0”实现的。键盘处 理程序的任 务 是: 确定有无 键按下 ,判 断 哪 一个键按下 ,键的功能是什 么 ;还 要消 除按键在闭 合或 断 开时的抖 动 。两个并行口中 ,一个输出扫 描 码,使 按键逐 行动 态接地 ,另 一个并行口输入按键状态,由行扫 描 值和回 馈 信号 共 同形 成键编码而识别按键,通过软 件 查 表 ,查 出该 键的功能。 用 8 个7 段数码管来显示密码。数码管的显示用扫 描 的方式,利 用动 态接口采 用各 数码管循 环 轮 流 显示的方法,当 循 环 显示频 率 较 高 时,利 用人眼 的暂 留 特 性 ,看 不出闪烁 显示现象 ,这种 显示需要一个接口完 成字形 码的输出(字形 选 择 ),另 一接口完 成各 数码管的轮流 点 亮(数位 选 择 )。 在进行数码显示的时候 ,要对 显示单元 开辟 8 个显示缓 冲 区 ,每个显示缓 冲 区 装 有显示的不同数据 即 可。 对 于 显示的字形 码数据 我 们 采 用查 表...
