单相智能交流电量采集模块可测量电压电流有功功率无功功率视在功率功率因素频率有功电度

单相智能交流电量采集模块可测量电压电流有功功率无功功率视在功率功率因素频率有功电度_第1页
1/10

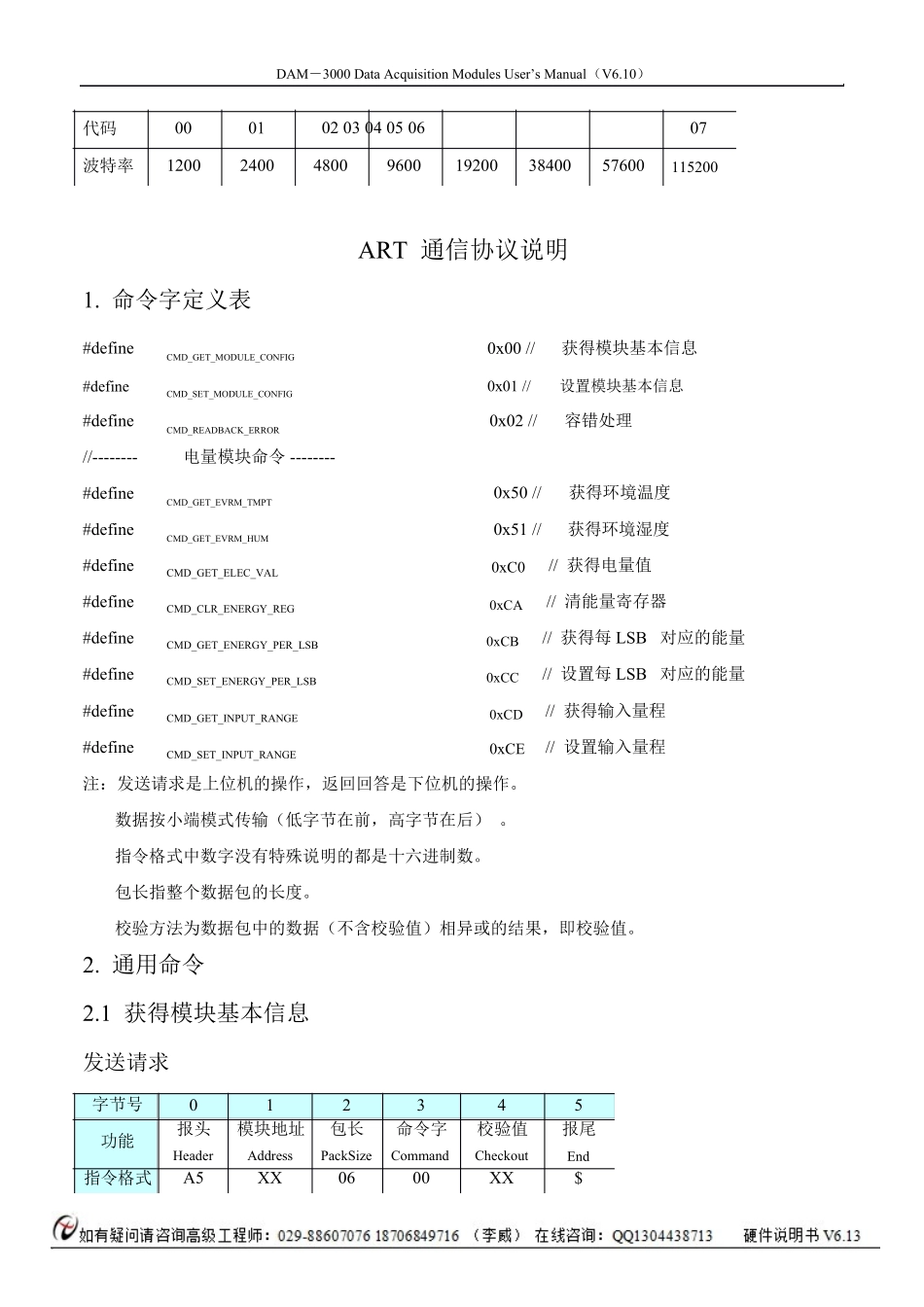

单相智能交流电量采集模块可测量电压电流有功功率无功功率视在功率功率因素频率有功电度_第2页
2/10

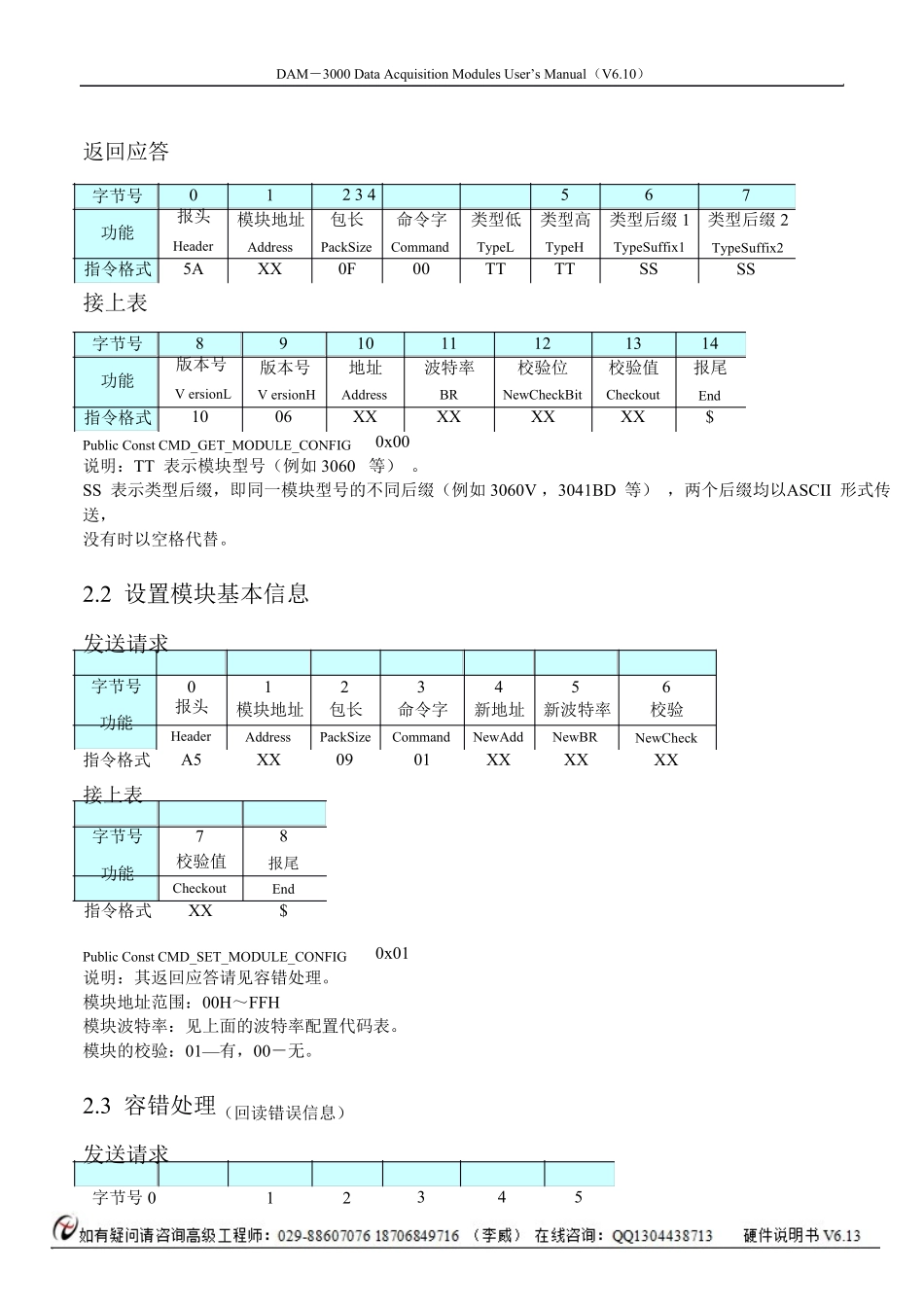

单相智能交流电量采集模块可测量电压电流有功功率无功功率视在功率功率因素频率有功电度_第3页
3/10
★端子分布图: ★主要指标: DAM-3000 Data Acquisition Modules User’s Manual(V6.10) DAM-3502/T 说明书 单相智能交流电量采集模块 ■ 电压量程:400V(可定制) ■ 电流量程:5A(可定制) ■ 精度:± 0.2% ■ 输出参数:电压、电流、无功功率、有功功率、视在功率、功率因数、总电度、 湿度(仅 T 模块支持) 、温度(仅 T 模块支持) ■ 内置看门狗 ■ 板载电流互感器 ■ 板载温湿度传感器(仅 T 模块支持) ■ 电源:未处理+10~+30VDC ■ 功耗:0.22W @ 24VDC ★代码配置表 ■ 波特率配置代码表 代码 00 01 DAM-3000 Data Acquisition Modules User’s Manual(V6.10) 02 03 04 05 06 07 波特率 1200 2400 4800 9600 19200 38400 57600 115200 1. 命令字定义表 #define CMD_GET_MODULE_CONFIG #define CMD_SET_MODULE_CONFIG #define CMD_READBACK_ERROR ART 通信协议说明 0x00 // 获得模块基本信息 0x01 // 设置模块基本信息 0x02 // 容错处理 //-------- 电量模块命令 -------- #define CMD_GET_EVRM_TMPT #define CMD_GET_EVRM_HUM #define CMD_GET_ELEC_VAL #define CMD_CLR_ENERGY_REG #define CMD_GET_ENERGY_PER_LSB #define CMD_SET_ENERGY_PER_LSB #define CMD_GET_INPUT_RANGE #define CMD_SET_INPUT_RANGE 0x50 // 获得环境温度 0x51 // 获得环境湿度 0xC0 // 获得电量值 0xCA // 清能量寄存器 0xCB // 获得每 LSB 对应的能量 0xCC // 设置每 LSB 对应的能量 0xCD // 获得输入量程 0xCE // 设置输入量程 注:发送请求是上位机的操作,返回回答是下位机的操作。 数据按小端模式传输(低字节在前,高字节在后) 。 指令格式中数字没有特殊说明的都是十六进制数。 包长指整个数据包的长度。 校验方法为数据包中的数据(不含校验值)相异或的结果,即校验值。 2. 通用命令 2.1 获得模块基本信息 发送请求 字节号 功能 指令格式 0 报头 Header A5 1 模块地址 Address XX 2 包长 PackSize 06 3 命令字 Command 00 4 校验值 Checkout XX 5 报尾 End $ 返回应答 字节号 0 1 DAM-3000 Data Acquisition Modules User’s Manual(V6.10) 2 3 4 5 6 7 功能 指令格式 接上表 字节号 报头 Header 5A 8 模块地址 Address XX...
