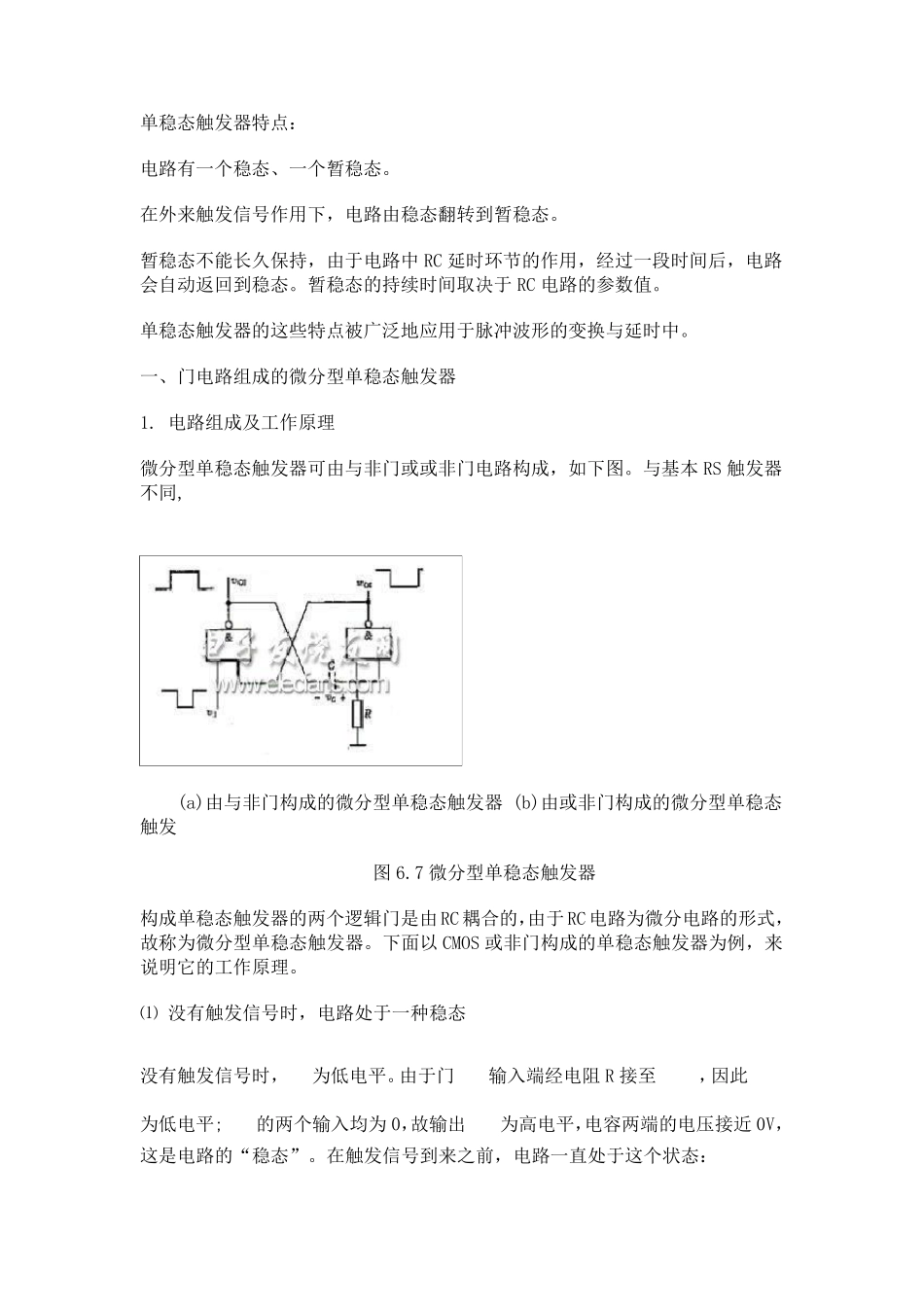

单 稳 态 触 发 器 特 点 ： 电 路 有 一 个 稳 态 、 一 个 暂 稳 态 。 在 外 来 触 发 信 号 作 用 下 ， 电 路 由 稳 态 翻 转 到 暂 稳 态 。 暂 稳 态 不 能 长 久 保 持 ， 由 于 电 路 中 RC 延 时 环 节 的 作 用 ， 经 过 一 段 时 间 后 ， 电 路会 自 动 返 回 到 稳 态 。 暂 稳 态 的 持 续 时 间 取 决 于 RC 电 路 的 参 数 值 。 单 稳 态 触 发 器 的 这 些 特 点 被 广 泛 地 应 用 于 脉 冲 波 形 的 变 换 与 延 时 中 。 一 、 门 电 路 组 成 的 微 分 型 单 稳 态 触 发 器 1. 电 路 组 成 及 工 作 原 理 微 分 型 单 稳 态 触 发 器 可 由 与 非 门 或 或 非 门 电 路 构 成 ， 如 下 图 。 与 基 本 RS 触 发 器不 同 , (a)由 与 非 门 构 成 的 微 分 型 单 稳 态 触 发 器 (b)由 或 非 门 构 成 的 微 分 型 单 稳 态触 发 图 6.7 微 分 型 单 稳 态 触 发 器 构 成 单 稳 态 触 发 器 的 两 个 逻 辑 门 是 由 RC 耦 合 的 ，由 于 RC电 路 为 微 分 电 路 的 形 式 ，故 称 为 微 分 型 单 稳 态 触 发 器 。 下 面 以 CMOS 或 非 门 构 成 的 单 稳 态 触 发 器 为 例 ， 来说 明 它 的 工 作 原 理 。 ⑴ 没 有 触 发 信 号 时 ， 电 路 处 于 一 种 稳 态 没 有 触 发 信 号 时 ， 为 低 电 平 。 由 于 门 输 入 端 经 电 阻 R 接 至 ， 因 此 为 低 电 平 ; 的 两 个 输 入 均 为 0，故 输 出 为 高 电 平 ，电 容 两 端 的 电 压 接 近 0V，这 是 电 路 的 “稳 态 ”。 在 触 发 信 号 到 来 之前， 电 路 一 直处 于 这 个 状态 ： , 。 ⑵ 外加触发信号，电路由稳态翻转到暂稳态 当 时， 的输出 由 1 0，经电容 C 耦合，使 ,于是 的输出 v02 =1, 的高电平接至 门 的输入端，从而再次瞬间导致如下反馈过程： 这样 导通 截至在瞬间完成。此时，即使触发信号 撤除（ ），由于 的作用， 仍维持低电平。然而，电路的这种状态是不能长久保持...
