单级减速器课程设计

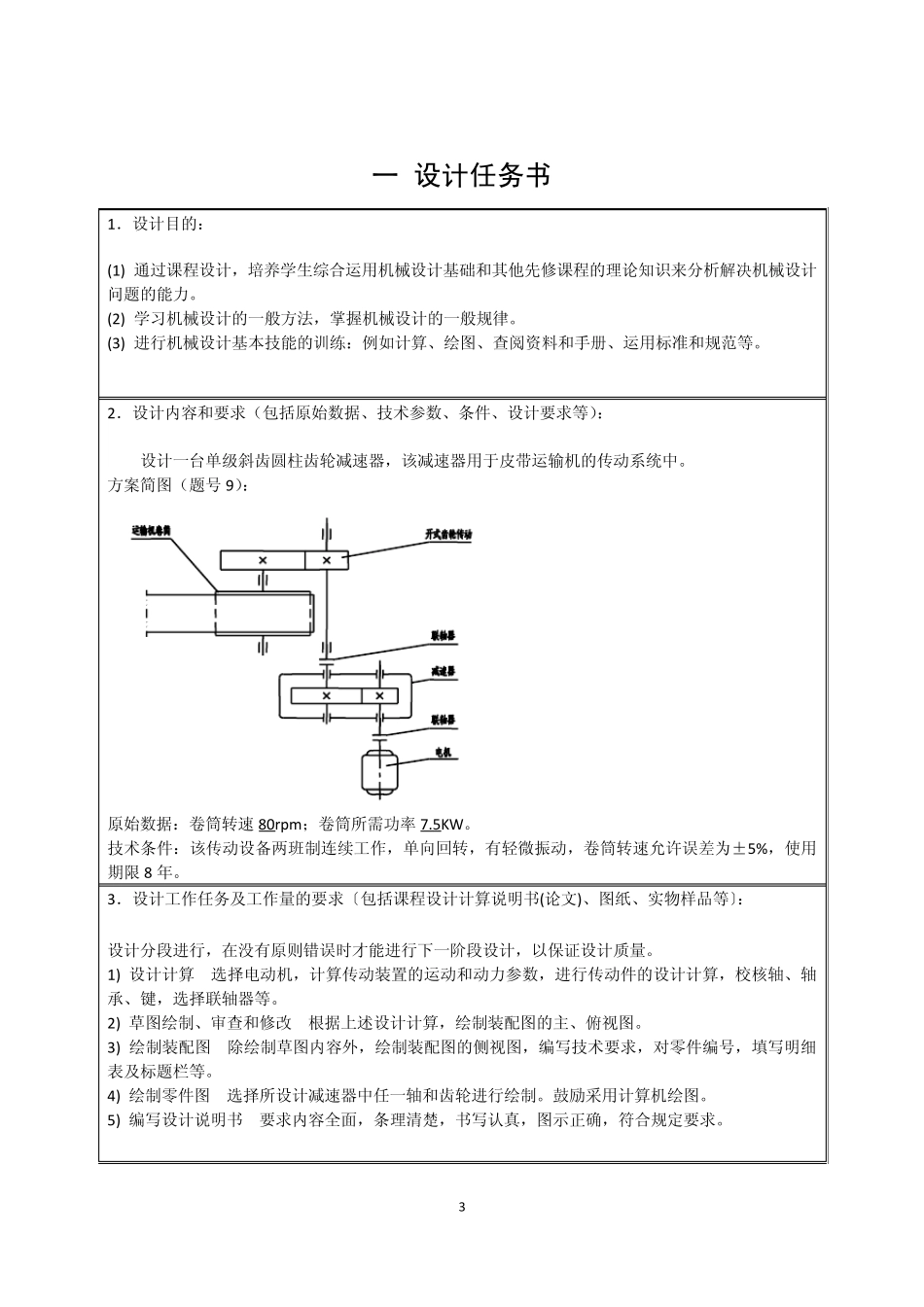

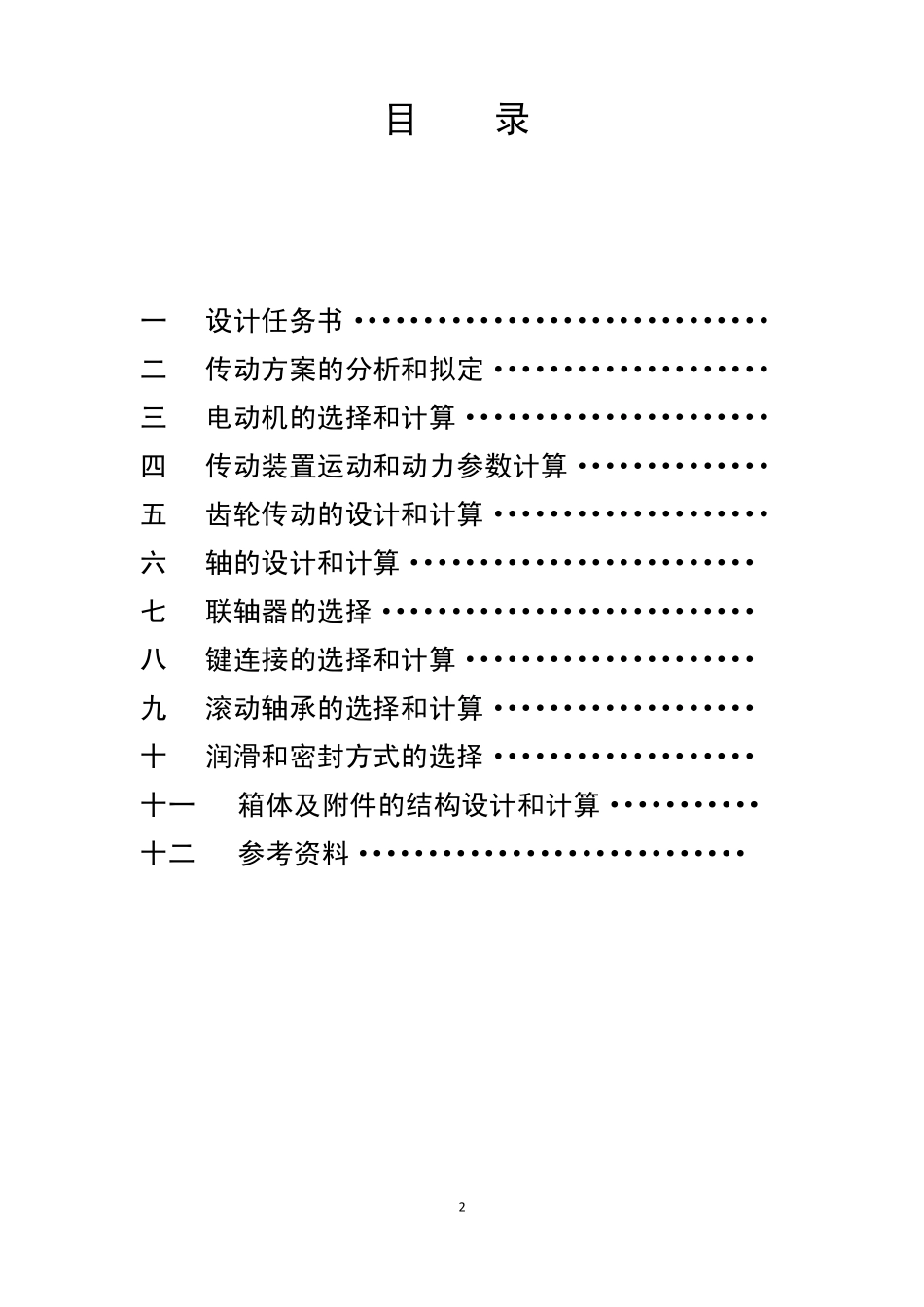

1 中北大学 课程设计说明书 2012 /2013 学年第 一 学期 学 院：机电工程学院 专 业：热能与动力工程 学 生 姓 名：学 号： 课程设计题目： 单级斜齿圆柱齿轮减速器 起 迄 日 期： 课程设计地点： 指 导 教 师： 董亚峰 乔峰丽 系 主 任： 暴 建 岗 下达任务书日期: 2012年 8月 20日 2 目 录 一. 设计任务书······························3 二. 传动方案的分析和拟定····················6 三. 电动机的选择和计算······················6 四. 传动装置运动和动力参数计算··············7 五. 齿轮传动的设计和计算····················8 六. 轴的设计和计算·························11 七. 联轴器的选择···························17 八. 键连接的选择和计算·····················17 九. 滚动轴承的选择和计算···················17 十. 润滑和密封方式的选择···················17 十一. 箱体及附件的结构设计和计算···········18 十二. 参考资料····························19 3 一.设计任务书 1．设计目的： (1) 通过课程设计，培养学生综合运用机械设计基础和其他先修课程的理论知识来分析解决机械设计问题的能力。 (2) 学习机械设计的一般方法，掌握机械设计的一般规律。 (3) 进行机械设计基本技能的训练：例如计算、绘图、查阅资料和手册、运用标准和规范等。 2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）： 设计一台单级斜齿圆柱齿轮减速器，该减速器用于皮带运输机的传动系统中。 方案简图（题号 9）： 原始数据：卷筒转速 80rpm；卷筒所需功率 7.5KW。 技术条件：该传动设备两班制连续工作，单向回转，有轻微振动，卷筒转速允许误差为±5%，使用期限 8 年。 3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕： 设计分段进行，在没有原则错误时才能进行下一阶段设计，以保证设计质量。 1) 设计计算 选择电动机，计算传动装置的运动和动力参数，进行传动件的设计计算，校核轴、轴承、键，选择联轴器等。 2)...
