单级斜齿圆柱齿轮减速器课程设计带式运输机传动装置

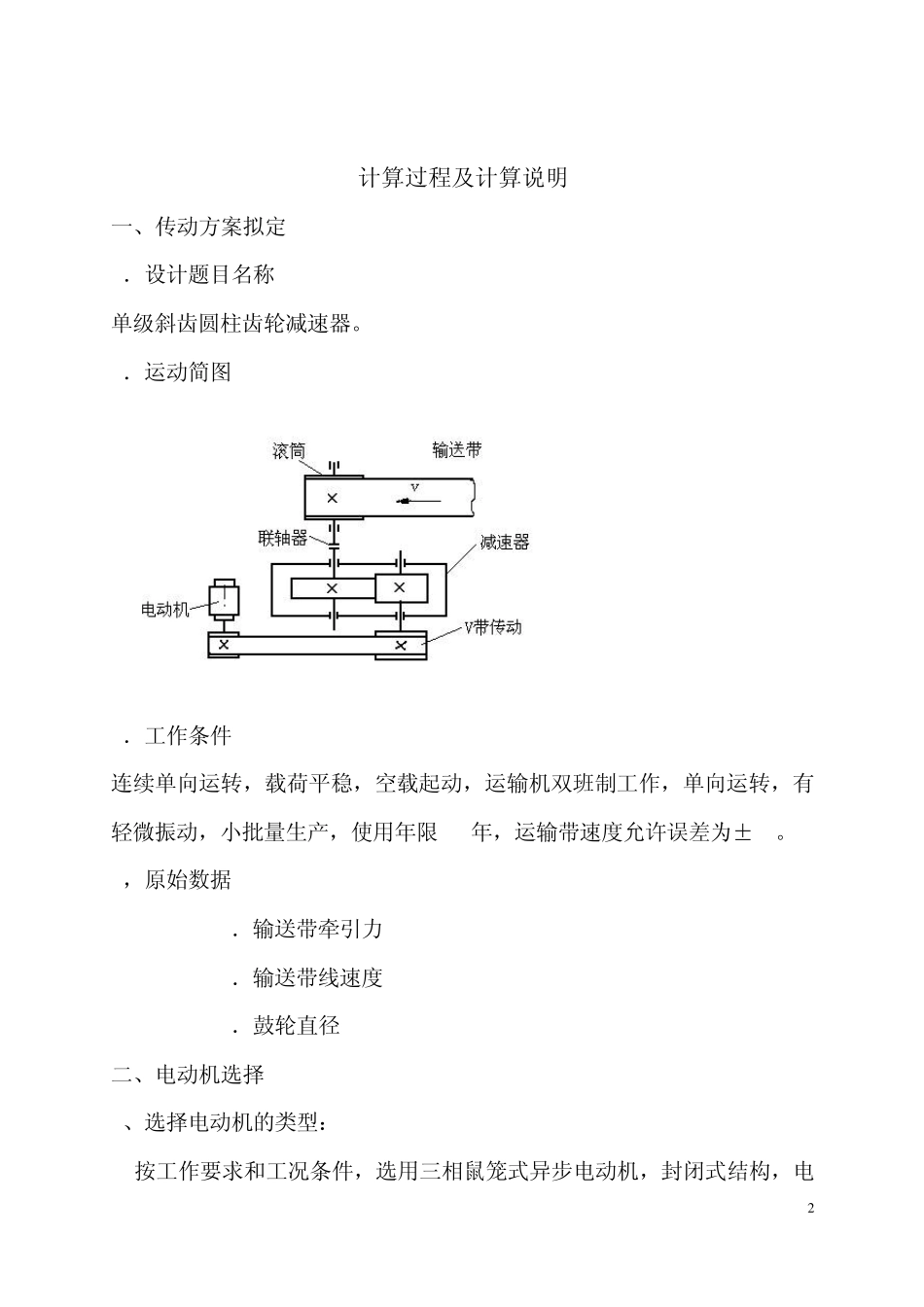

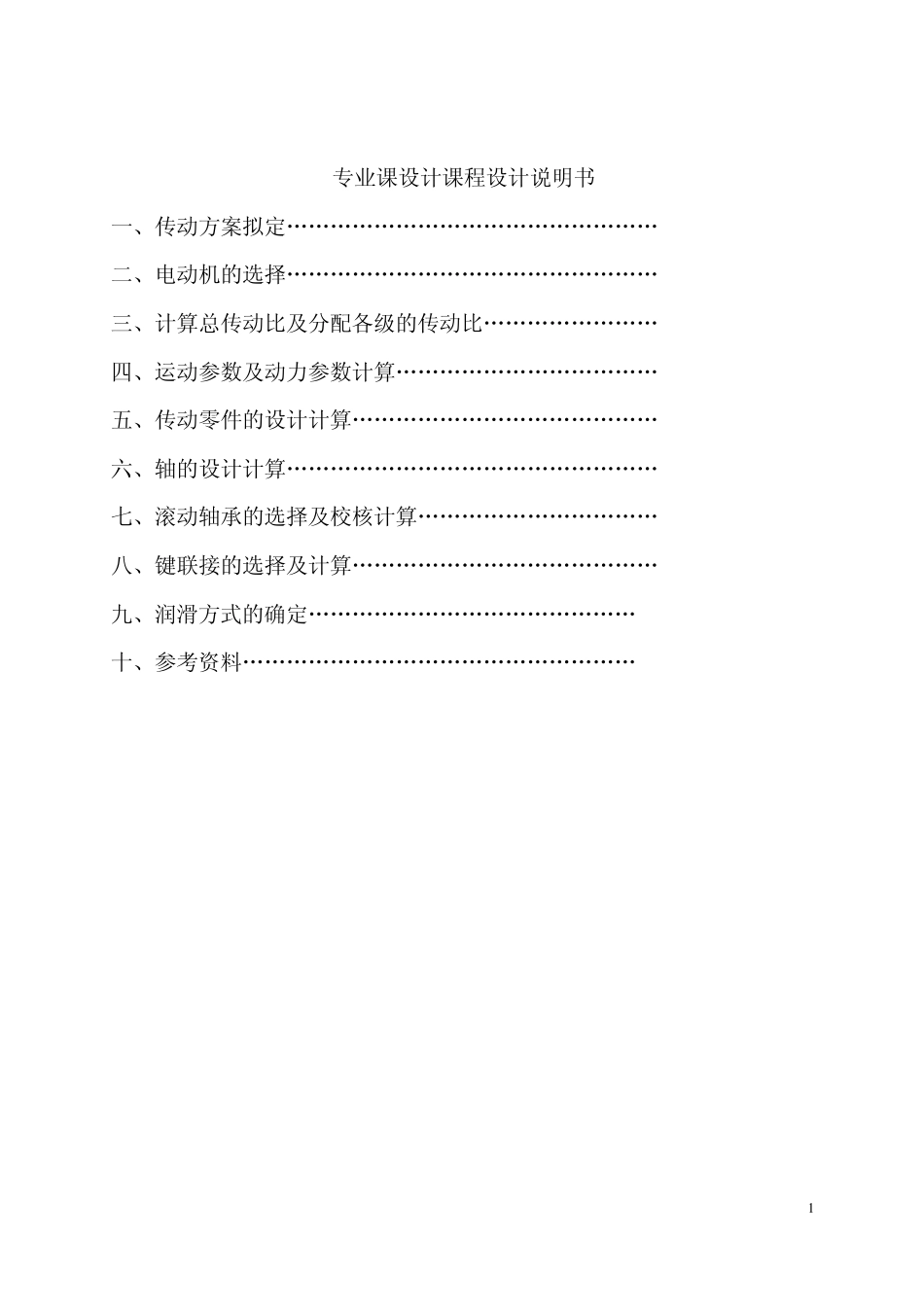

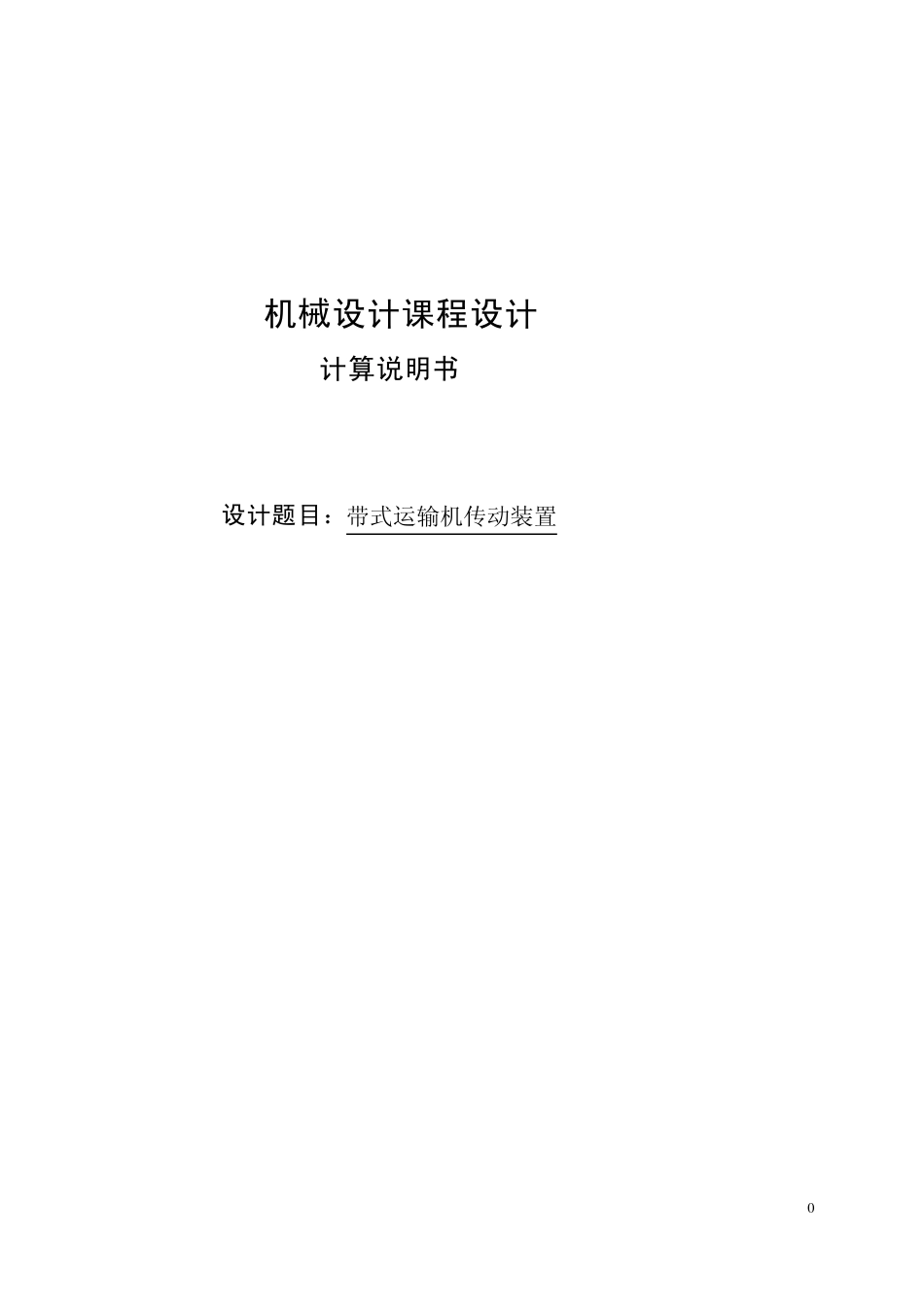

0 机械设计课程设计 计算说明书 设计题目：带式运输机传动装置 1 专业课设计课程设计说明书 一、传动方案拟定……………………………………………2 二、电动机的选择……………………………………………2 三、计算总传动比及分配各级的传动比…………………… 四、运动参数及动力参数计算……………………………… 五、传动零件的设计计算…………………………………… 六、轴的设计计算…………………………………………… 七、滚动轴承的选择及校核计算…………………………… 八、键联接的选择及计算…………………………………… 九、润滑方式的确定……………………………………… 十、参考资料……………………………………………… 2 计算过程及计算说明 一、传动方案拟定 1．设计题目名称 单级斜齿圆柱齿轮减速器。 2．运动简图 3．工作条件 连续单向运转，载荷平稳，空载起动，运输机双班制工作，单向运转，有轻微振动，小批量生产，使用年限10年，运输带速度允许误差为±5%。 4，原始数据 1．输送带牵引力 F=740 N 2．输送带线速度 V=1.3 m/s 3．鼓轮直径 D=240 mm 二、电动机选择 1、选择电动机的类型： 按工作要求和工况条件，选用三相鼠笼式异步电动机，封闭式结构，电 3 压为380V，Y型。 2、计算电机的容量dP ： a——电机至工作机之间的传动装置的总效率： 312345==总0.98×0.983×0.98×0.99×0.96=0.876 V带传动效率：0.98；2 －滚子轴承传动效率：0.98 3 －圆柱齿轮的传动效率：0.98；4 －弹性联轴器的传动效率：0.99 5 —卷筒的传动效率：0.96 已知运输带的速度 v=0.95m/s： kwawdPP kwFvwwP1000 所以：d7401.3100010000.96awFVP    1.143KW 从表 22-1中可选额定功率为1.5kw的电动机。 3、确定电机转速： 卷筒的转速为： n=60×1000V/(∏D) =60×1000×1.3÷(3.14×240) =103.503r/min 按表 14-8推荐的传动比合理范围，取 V带传动比4~21i 单级圆柱齿轮减速器传动比6~42i，则从电动机到卷轴筒的总传动比合理范围为：24~8i。 故电动机转速可选的范围为： nd=i×n=(8~24)×103.65=830~2488 4 符合这一范围的转速有：1000r/min、1500r/min， ；综合考虑电动机和传动装置的尺寸、重量、和带传动、减速器的传动比，可见第1种方案比较合适，因此选用电动机型号为Y100L-6，其主要参数如下：...
